Shift Y：待測元件之 Y 方向位移的容許值。
Skew Difference：相鄰兩個[Lead]框之間的高低差的容許值
Shift Mode：以圓的方式來檢測並作為檢測方式的基準。當勾選此功能後，參數設
定的 Shift X 與 Shift Y 會變成僅有 Shift R，如下圖所示。其表示檢測方式以檢測框
中心位置的偏移量取代 X 及 Y 方向的偏移量。Shift R 的數值標示檢測框中心位置偏
移量的容許值。
4.10.2.3 Void
此檢測框是用來檢查元件的空焊、缺件、極性。利用灰階值(0-255)來設定門檻值及所
佔比例來判斷是否通過檢測，且可以針對不同的情況使用測亮或測暗的檢測方式。
Test Research Inc.
TR7700 SII User Guide–Software 389

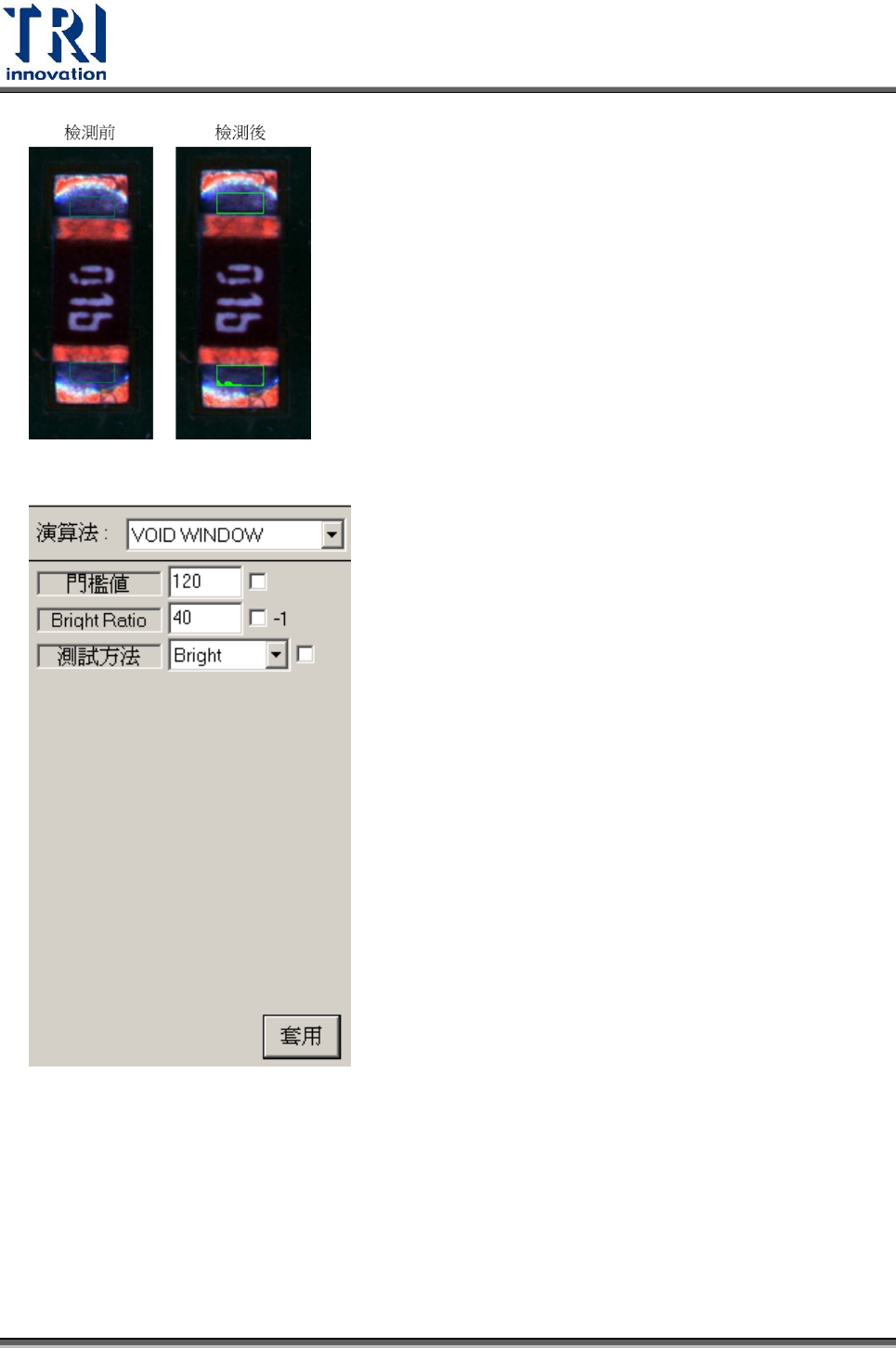

[Train]模式下的檢測參數設定畫面：
B/W Threshold：設定區分暗與亮的門檻值。舉例來說，若設定值為 120，代表
檢測框內，灰階值落於 0 到 119 之間的區域皆判定為暗，而落於 120 到 255 之
間的區域皆判定為亮。
Bright Ratio：設定在檢測框中，亮的區域在所有區域占有比例的容許值。
測試方法：選擇檢測的方式為測亮或者測暗。測亮與測暗的定義如下：
Test Research Inc.
390 TR7700 SII User Guide–Software
Bright (測亮)：若檢測框中亮的區域在所有區域中占有比例小於設定值時，判定
為 Pass；反之，若超過設定值時，則判定為 Fail。
Dark (測暗)：若檢測框中亮的區域在所有區域中占有比例小於設定值時，判定為
Fail；反之，若超過設定值時，則判定為 Pass。
4.10.2.4 Lead void
用來檢查 IC 腳的空焊、翹腳。利用灰階值(0-255)來設定門檻值及所佔比例來判斷是
否通過檢測，與 Void 之檢測原理相同。唯一的差異在於當進行 train 時，軟體會先忽
略亮的區域而不列入檢測範圍計算。因此，就算相同尺寸之檢測框在計算時每個檢測
框之分母仍將會有所差異。

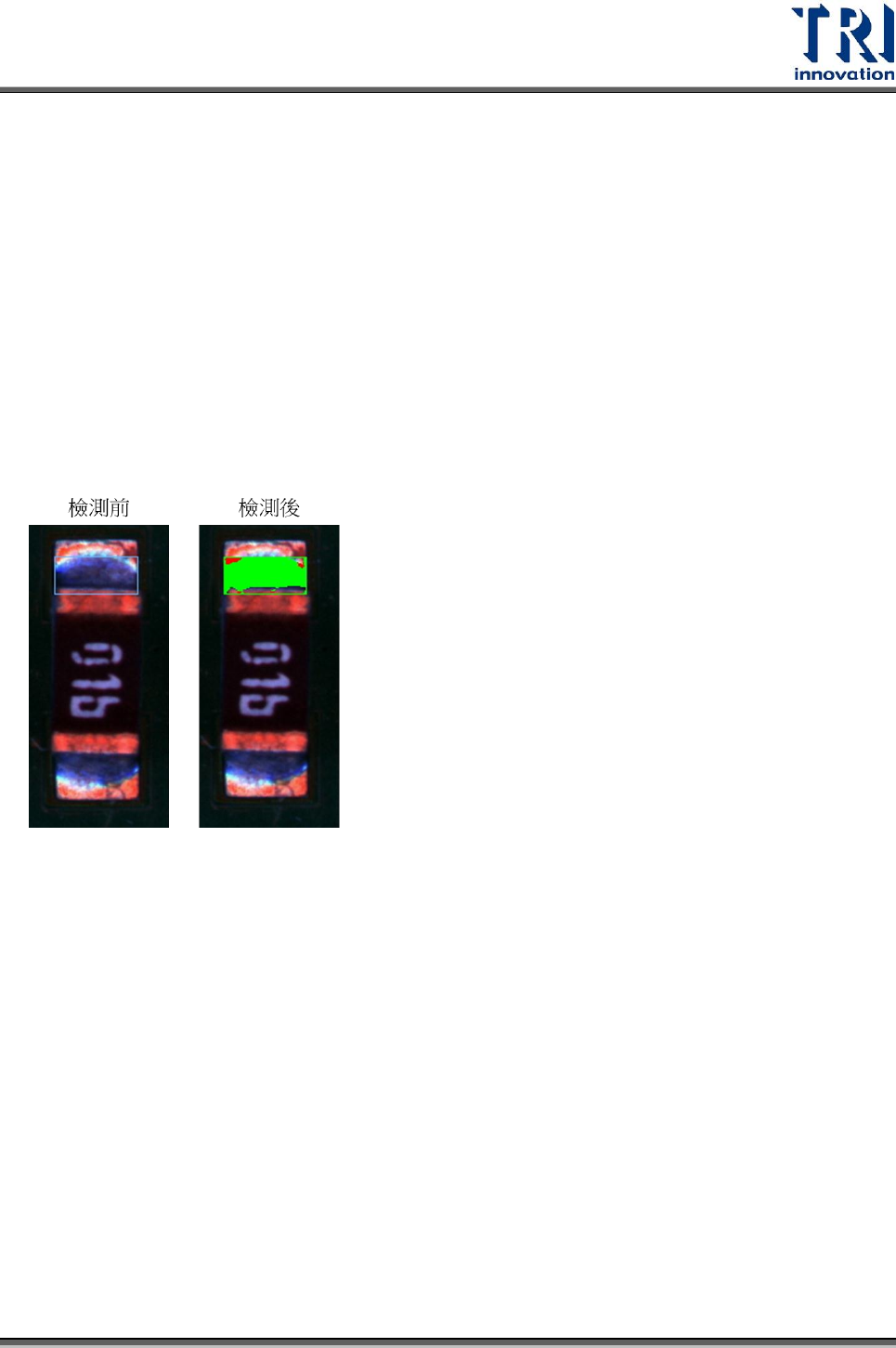

[Train]模式下的檢測參數設定畫面：
