Test Research Inc. TR 7700 S II User Guid e – Softwar e 27 2. 將攝影機紅色十字中心 移動到第一子板右下角位置後，按下 [Set Right Down] 按鈕， 取得其座標位置。 3. 點選 [ 下一步 ] 按鈕進入下一個步驟設定 。
Test Research Inc.
26 TR7700 SII User Guide–Software
1. 將攝影機中紅色十字中心移動到第一子板左上角位置後，按下[Set Left Top]按鈕，
取得其座標位置。
Test Research Inc.
TR7700 SII User Guide–Software 27

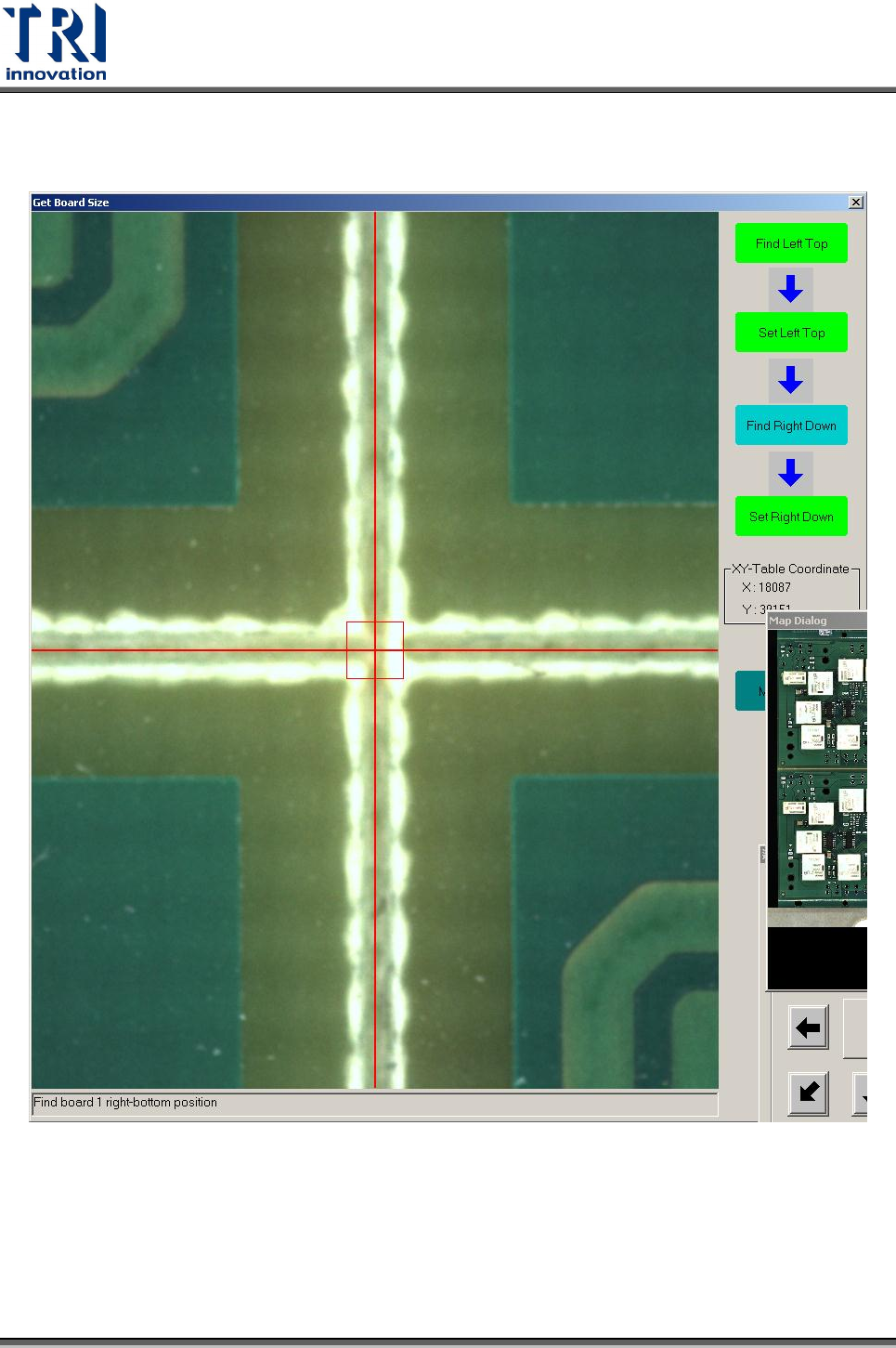

2. 將攝影機紅色十字中心移動到第一子板右下角位置後，按下[Set Right Down]按鈕，
取得其座標位置。
3. 點選[下一步]按鈕進入下一個步驟設定。
Test Research Inc.
28 TR7700 SII User Guide–Software
2.5 學習對位標記
2.5.1 學習對位標記
學習對位標記以作為每片待測板位置的標準。
1. 按下[定位對位標記]按鈕( )後，會跳出以下視窗。
2. 首先尋找第一個對位標記(Fiducial0)。若對位標記點有座標列在 CAD 中，則可直
接輸入其元件名稱，接著按[確定]，若對位標記點沒有座標列在 CAD 中，則可按
[無 CAD]，以手動尋找對位標記。
有 CAD
Step1. 輸入對位標記的名稱及所在板號，並按下[確定]
Step2. 系統會將攝影機自行移動到所在元件位置
無 CAD
Step1. 按下[無 CAD] 按鈕。
Step2. 使用[運動控制視窗]或者定位地圖配合滑鼠左鍵來移動紅色十字中心位置至
指定的對位標記位置，並且調整藍色外框大小至包含整個對位標記，如下圖
所示。
