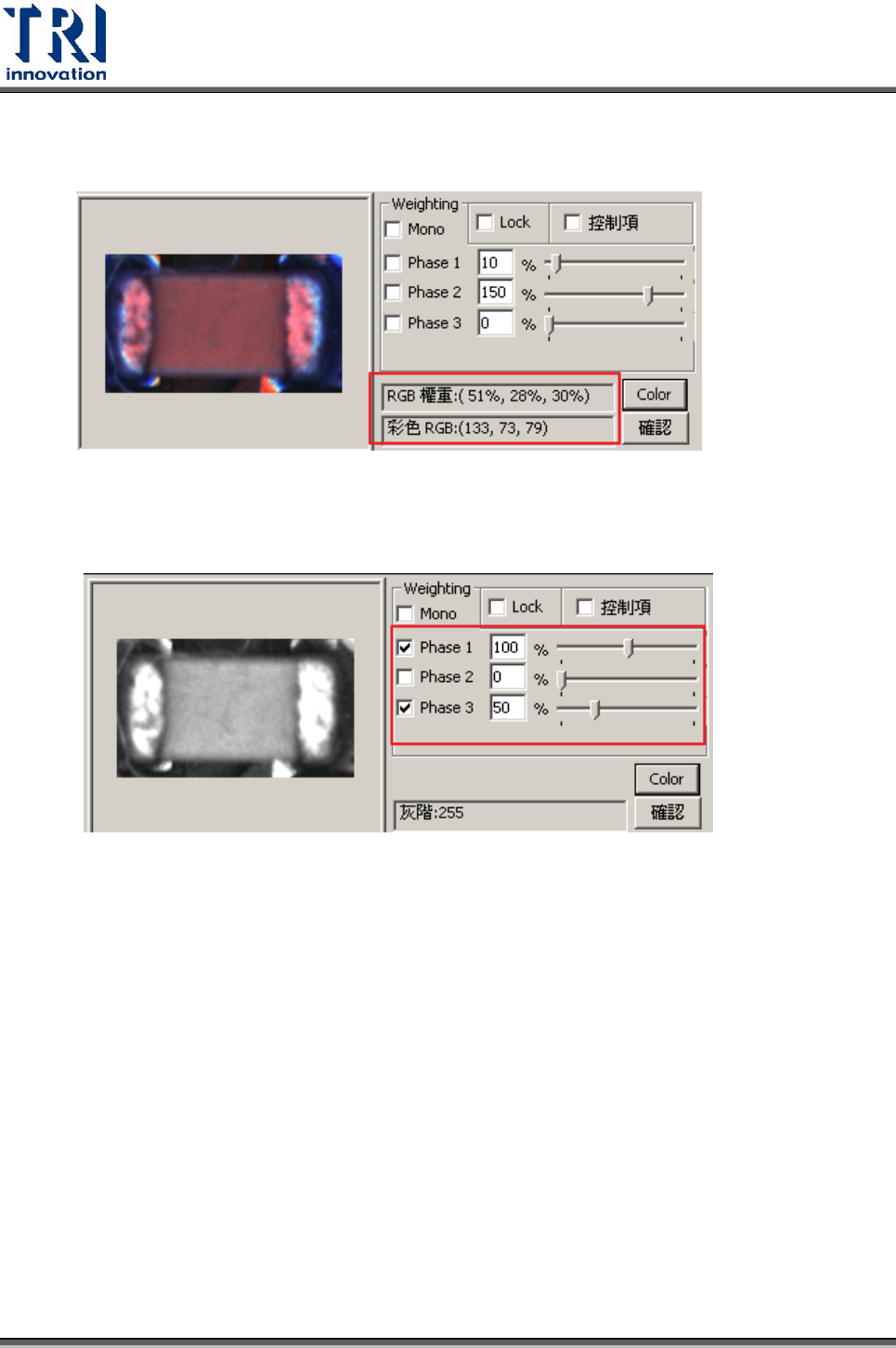

2. 在彩色影像時顯示顯示游標所指位置的 RGB 值，在黑白影像時顯示游標所指位置
的灰階值。
3. 設定 RGB Weighting 百分比權重，可直接輸入數值或以滑鼠在捲軸上左右滑動調
整大小。在此，Phase 1 代表紅光(R)，Phase 2 代表綠光(G)，而 Phase 3 代表藍
光(B)。
4. 勾選[Lock]表示保留本次權重的設定，作為下一次開啟本視窗的顯示預設值。當
權重調整完後，須按下[確定]鈕，才可以將此組權重設到選定的影像。
4.10.3.3 RGB Weighting 範例說明

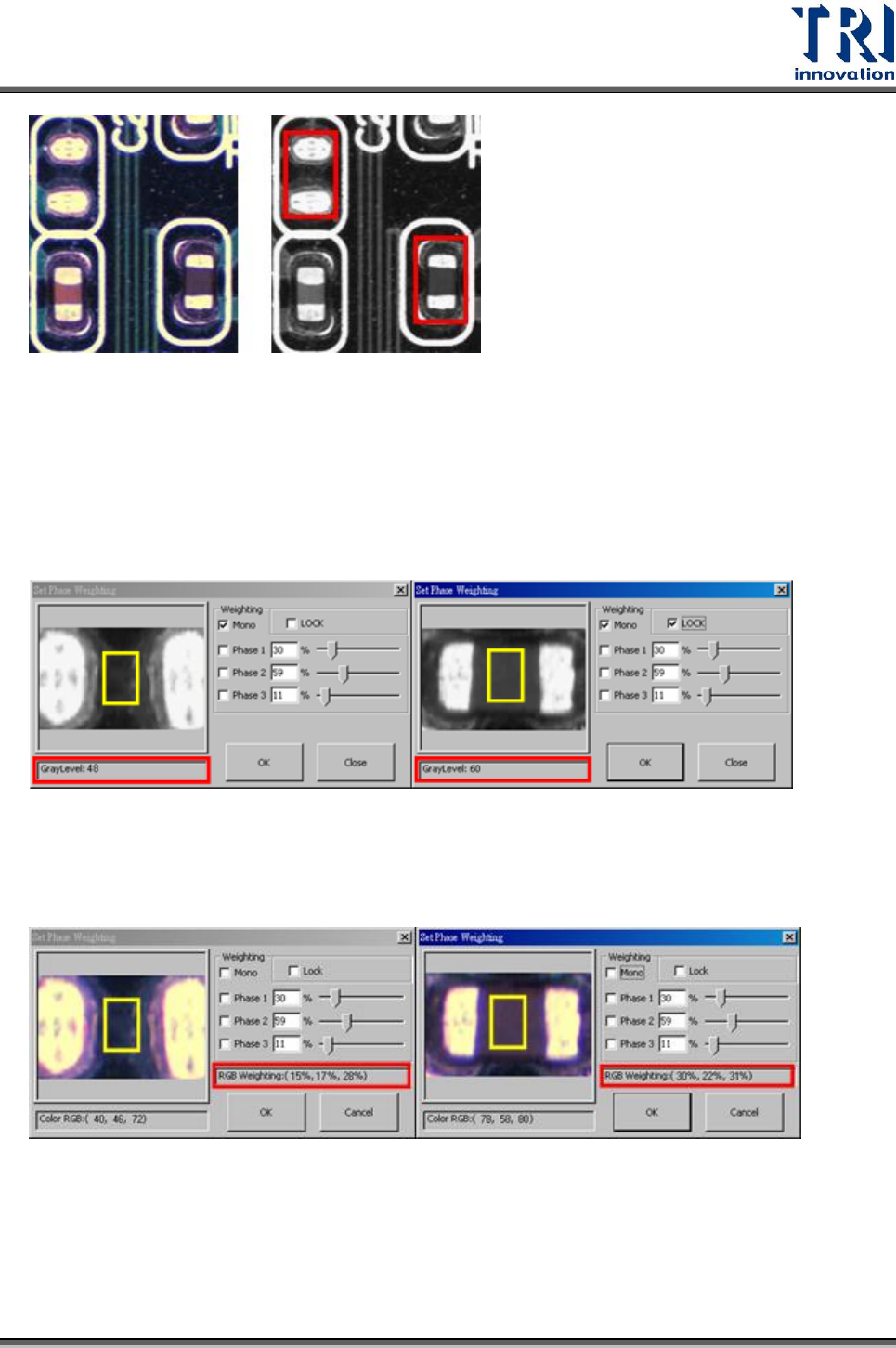

舉例「缺件」範例來說明 RGB Weighting 權重設定的重要性。如圖，由紅色框框選的
兩個元件位置，一邊為缺件(Missing)，另一邊為元件本身顏色與底板顏色相近的 Chip
類元件。如下，左圖為 AOI 擷取的彩色影像，右圖為一般黑白攝影機擷取的灰階影像。
Test Research Inc.
424 TR7700 SII User Guide–Software
如下圖所示，缺件在灰階影像的灰階值為 48，而 Chip 元件在灰階影像的灰階值為 60，
由於底板顏色與元件顏色在一般黑白攝影機擷取的灰階影像裡，若底板與元件的灰階
值會趨於相似，確實會造成檢測上的誤判，最常見的是把缺件誤判成有元件，元件本
體的灰階值亦攔不下來。以一般黑白攝影機擷取的灰階影像，黃色框為 Graylevel 值取
得的位置。
下圖以 3 CCD True Color 攝影機擷取的影像，由黃色區域表現出來的 RGB 比例：缺件
為 RGB(15%,17%,28%)，Chip 元件為 RGB(30%,22%,31%)。
由上述之 RGB 比例來判斷，以 R 的比例差異最大，可差到兩倍大小，有鑑於此，AOI
可針對彩色影像加入 RGB Weighting 權重設定，以取得對於底板與元件色差對比較大

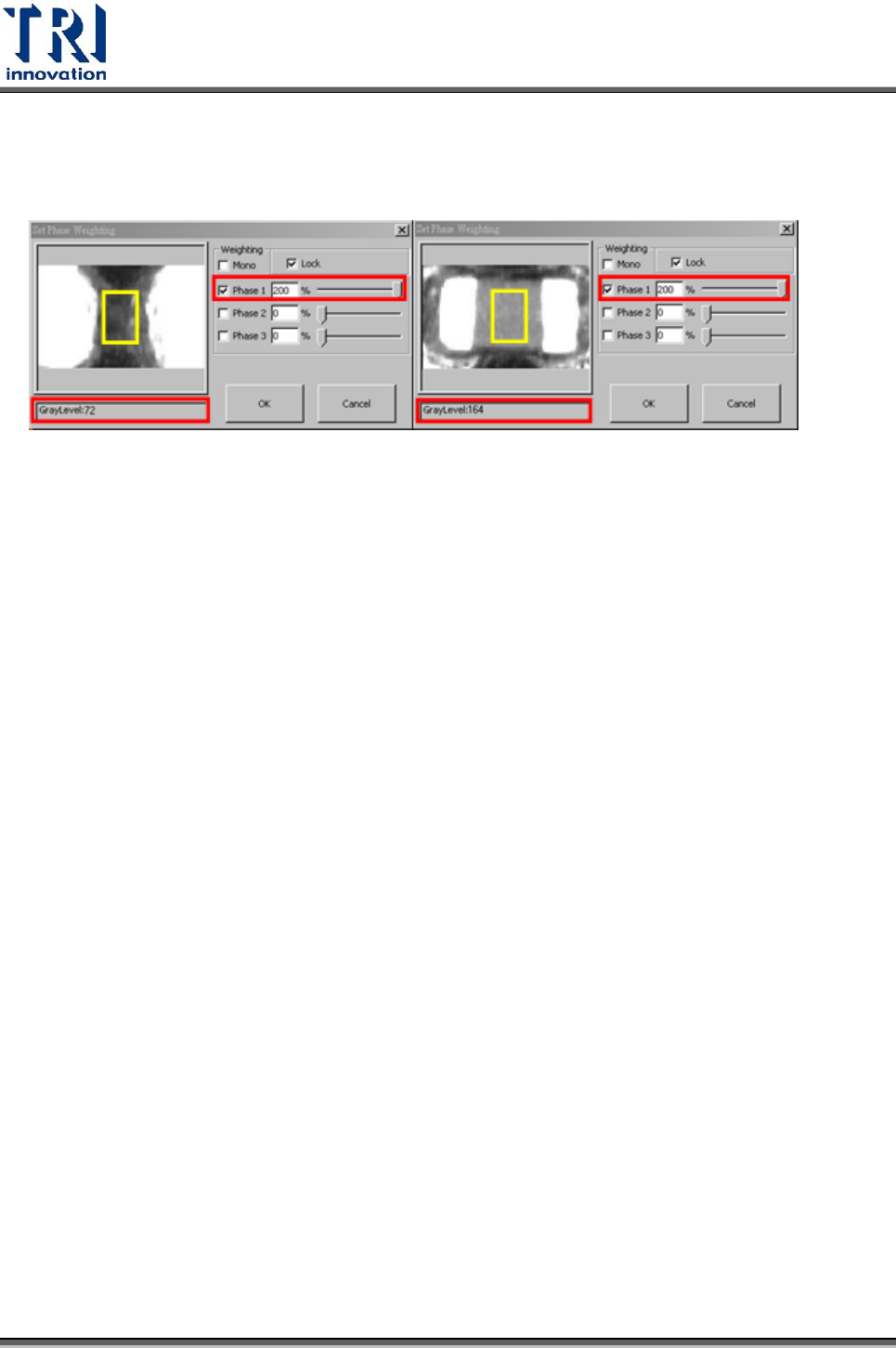

的影像，可只取 R 影像並加重權重(加至 200%)，結果如下圖所示。原本缺件在灰階
Test Research Inc.
TR7700 SII User Guide–Software 425
影像的灰階值為 48，而 Chip 元件在灰階影像的灰階值為 60；只設定 R Weighting 及
壓抑掉 G 及 B 影像後，缺件在灰階影像的灰階值變為 72，而 Chip 元件在灰階影像的
灰階值變為 164。因此即可輕易地將缺件影像與有元件影像區隔開來。
對於上述的問題，在 RGB Weighting 調整權重功能上可針對元件本身顏色上的特性來
強化與底板顏色上的色差對比，使 Missing 檢測框做檢測時不會造成誤判情形發生，
此即為 RGB Weighting 所呈現的強大功能，稱之為 CCM 色差對比法 (Color Check
Method)。
