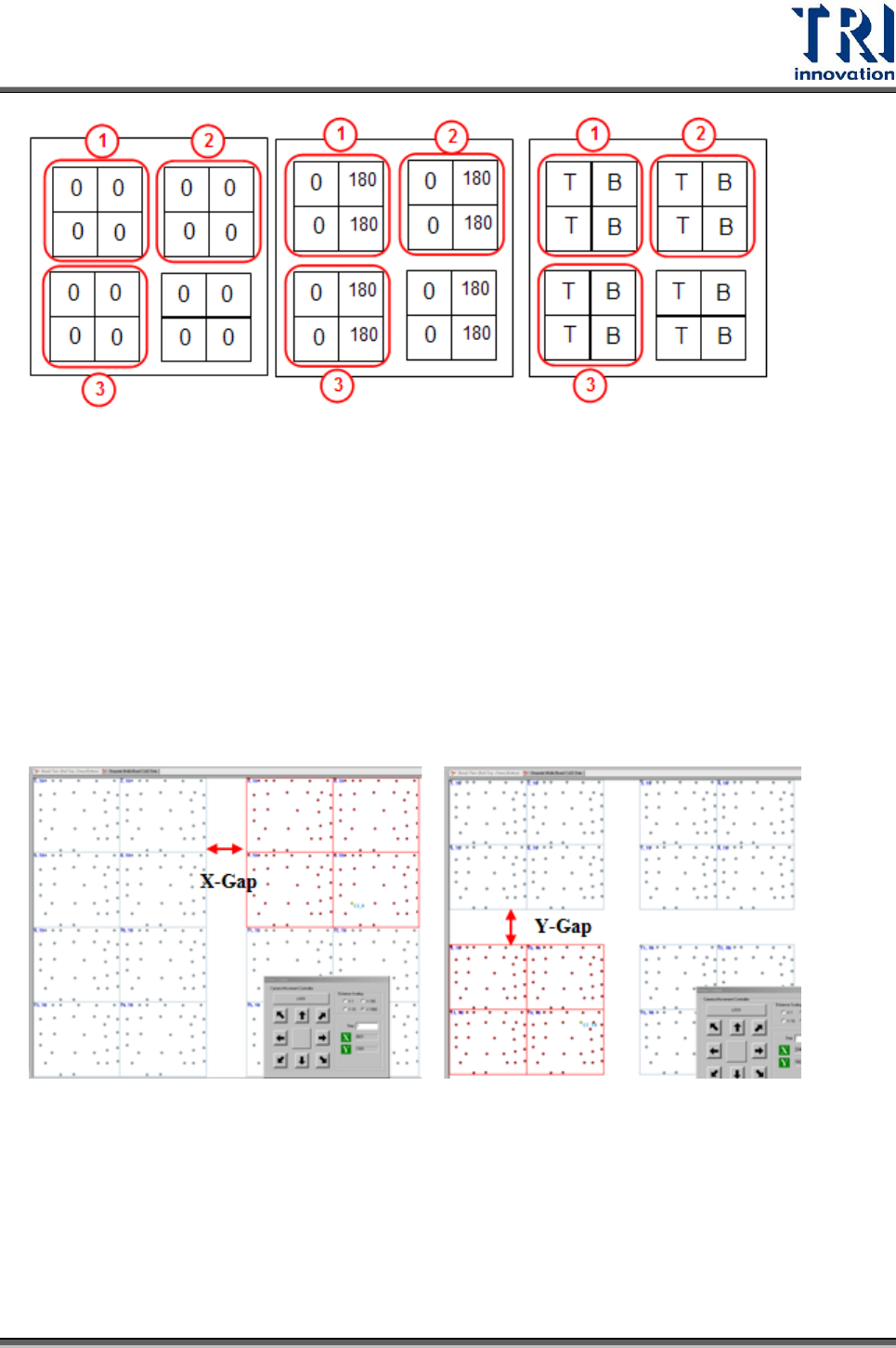

類型 1：
1. 進行 6 號板的定位動作，可以得到板子 X 及 Y 方向的間距。
2. 用[Shift]選取區塊 2 的多連板，然後在區塊 2 中找一顆元件進行定位。可以得到
區塊間的 X 方向間距。
3. 用[Shift]選取區塊 3 的多連板，然後在區塊 3 中找一顆元件進行定位。可以得到
區塊間的 Y 方向間距。

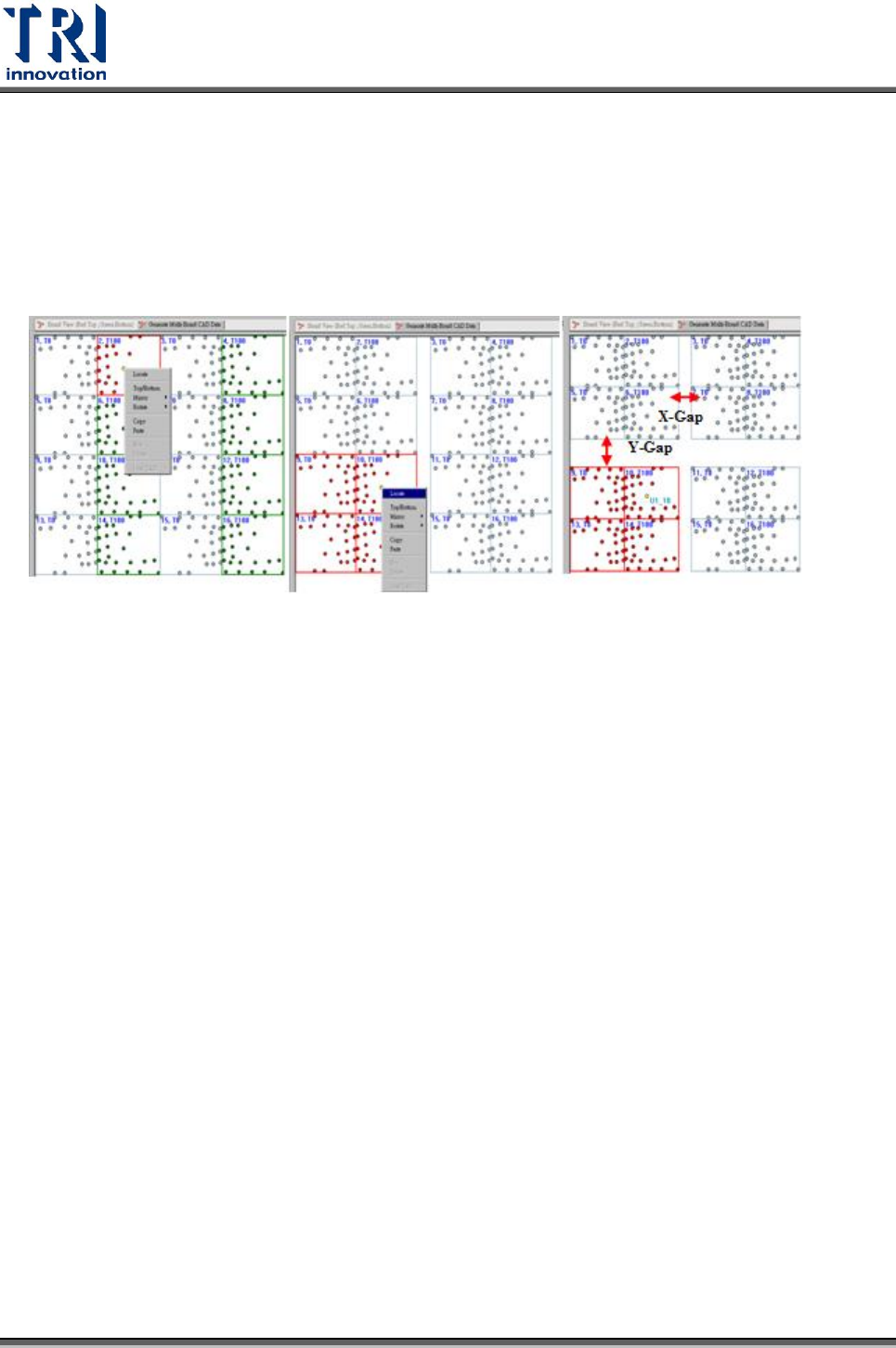

類型 2 及 3：
Test Research Inc.
TR7700 SII User Guide–Software 431
1. 先進行 2 號板及 5 號板的定位，可以得到板子 X 及 Y 方向的間距。
2. 用[Shift]選取區塊 2 的多連板，然後在區塊 2 中找一顆元件進行定位。可以得到
區塊間的 X 方向間距。
3. 用[Shift]選取區塊 3 的多連板，然後在區塊 3 中找一顆元件進行定位。可以得到
區塊間的 Y 方向間距。
4.11.5 以空板製作程式
利用空板製作程式時，程式可以自動[Relocate]和增加[Warp]框，可以節省有實板
後的程式製作時間。
製作方法
Step1. 載入一個已存在的 Library，利用[Add All]功能加入[Locate Window]框。
[Locate window]檢測原理與[Lead window]相同。
Test Research Inc.
432 TR7700 SII User Guide–Software
Step2. 點選[Locate Window]時如果所設定的燈光為 Angle Light，系統會自動打反向
燈以使 Pad 看得更清楚，例如：[Locate Window]的燈光為 LeftlightA 則系統
會自動使用 RightlightA。
Step3. 替[Locate Window]加上 Pad 的影像，以做為定位用。
Step4. merge 時系統會詢問目前製作程式是否以空板來製作，選[是]即可
Step5. 擷取 FOV 影像：如果 FOV 設定的燈光為 angle lighting，系統會自動打反向
燈以使 PAD 看得更清楚。例如：[Locate Window]的燈光為[LeftlightA]，則
系統會打[RightlightA]來進行 FOV 取像。
Step6. 再次定位(Relocate)：系統會以[Locate Window]的影像來定位相同元件的檢
測框。
Step7. 再次擷取 FOV 影像：系統會以原本的燈光再擷取一次 FOV 影像。
