Test Research Inc.
530 TR7700 SII User Guide–Software

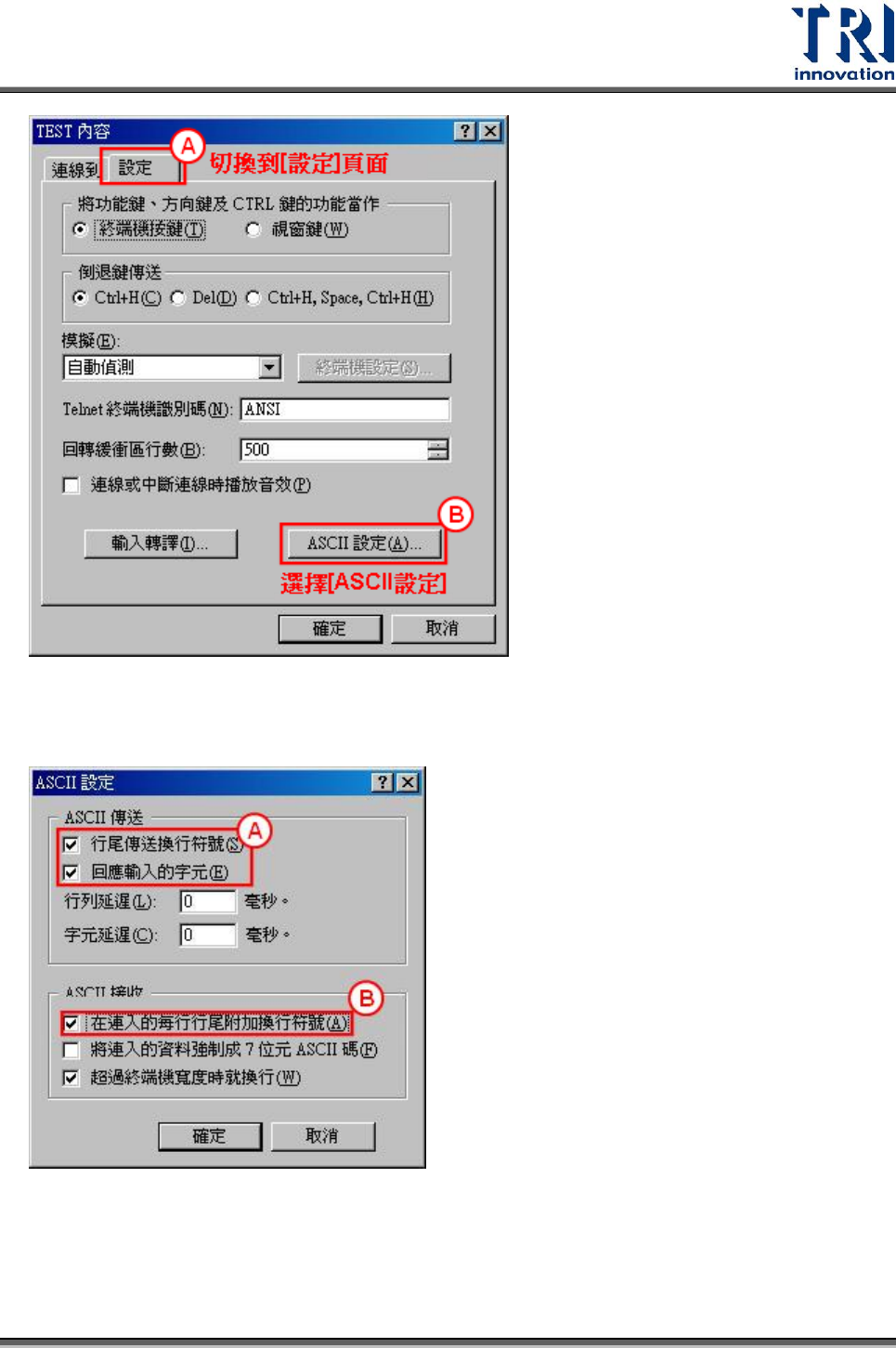

Step10. ASCII 設定。
Step11. 指令測試。
Test Research Inc.
TR7700 SII User Guide–Software 531
使用說明
Step1. 登錄檔[AutoConveyerWidth]要根據現場機台的軌道進行設定。一段式軌道
AutoConveyerWidth = 1，二段式軌道 AutoConveyerWidth = 2。

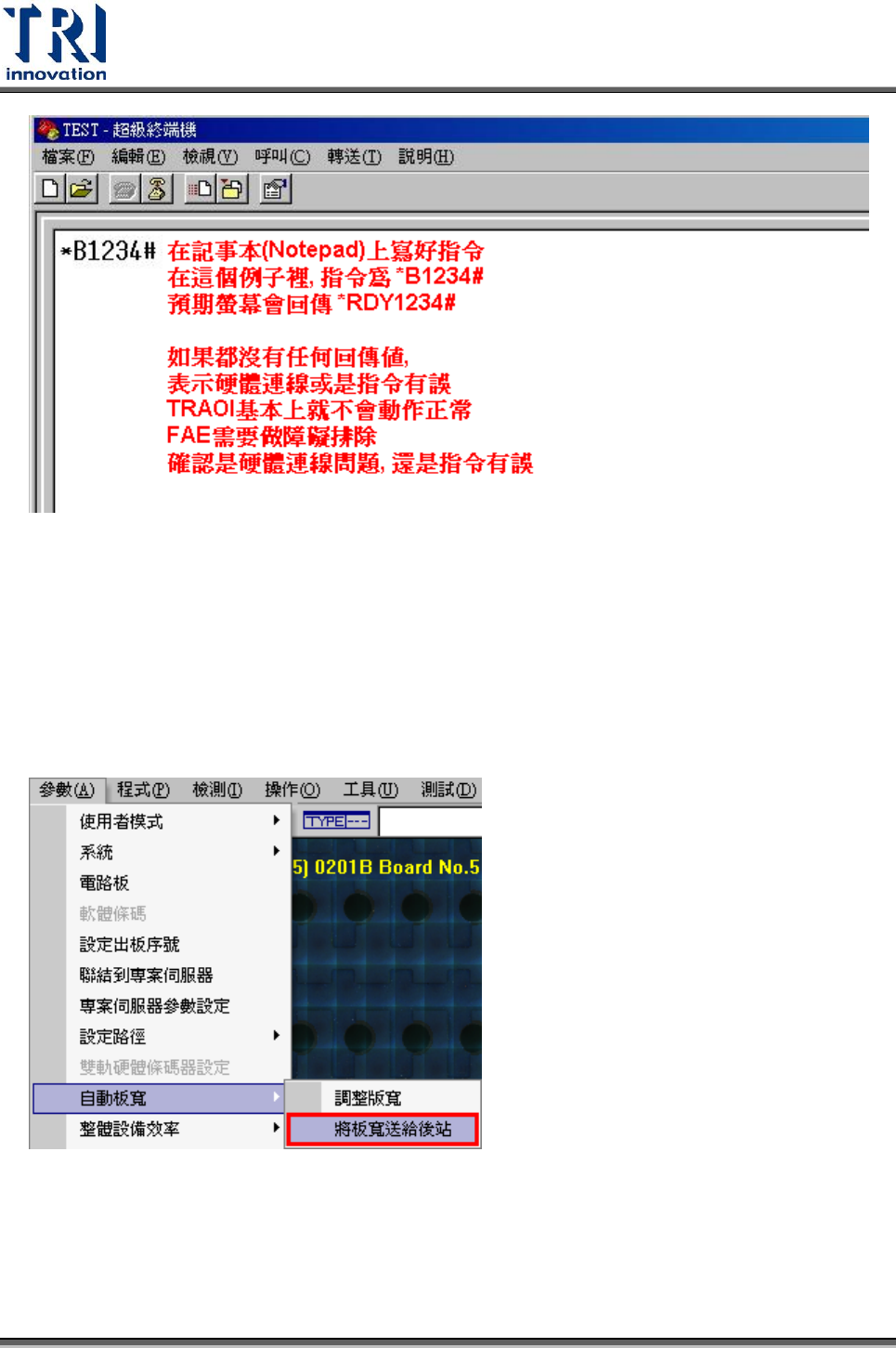

Step2. 選擇[自動板寬(Auto Conveyor Width Ouput)/ 將板寬送給後站(Send Width to
Next Station)]。

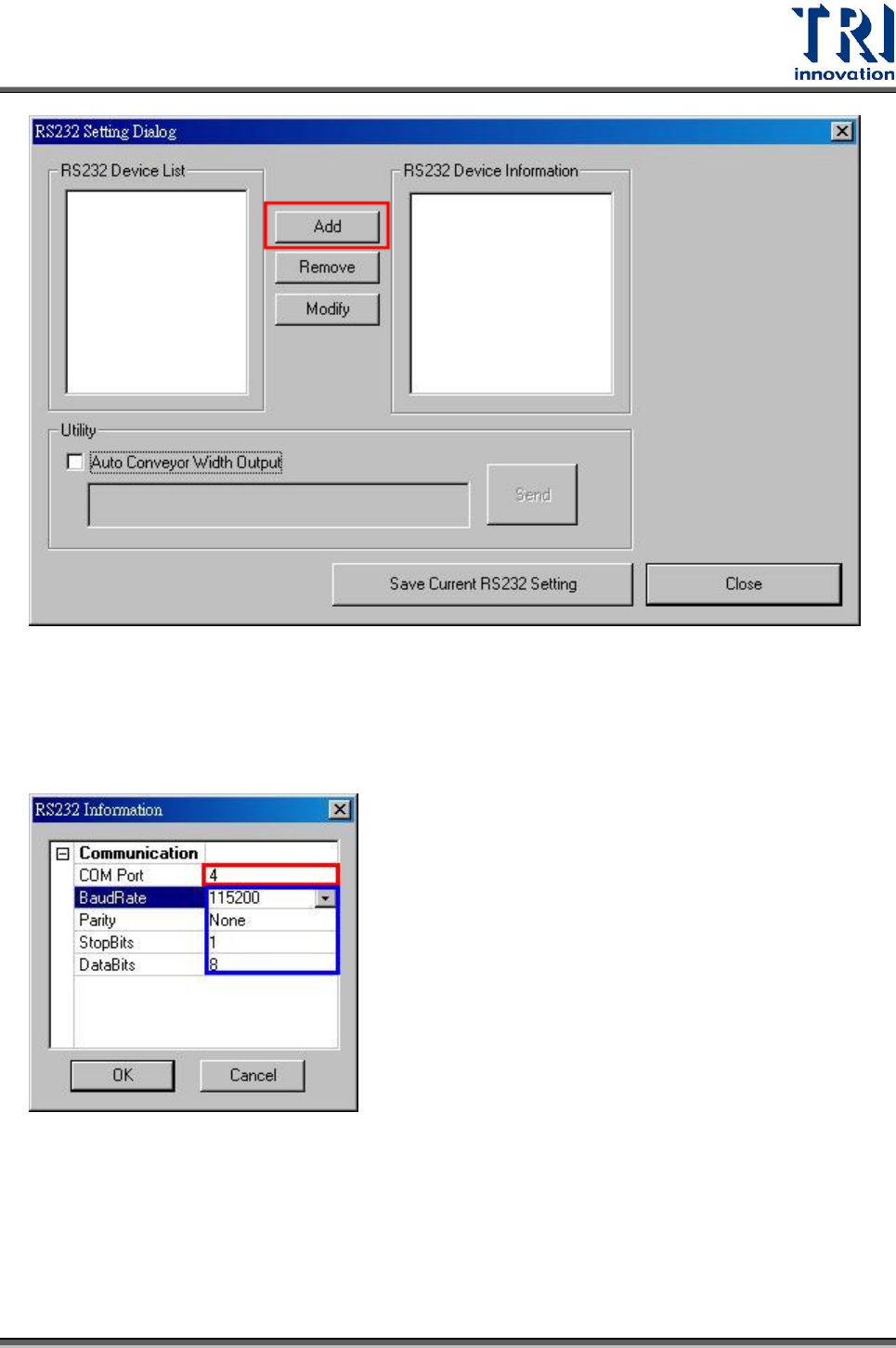

Step3. 選擇[Add]，準備新增一個 RS232 裝置。
Test Research Inc.
532 TR7700 SII User Guide–Software
Step4. 用滑鼠點擊一下[COM Port]部分，就可以手動鍵入 COM Port。用滑鼠點擊一
下[BaudRate]、[Parity]、[StopBits]或[DataBits] 則會有下拉式選單讓使用者
選擇。
Step5. 使用者可以用[Remove]及[Modify]選項進行 RS232 Device 的移除和修改。設
定完成後，按下[Save Current RS232 Setting]，讓 AOI 主程式將目前的設定儲
存到 C:\AOI\RS232.xml。
