Test Research Inc.
TR7700 SII User Guide–Software 41

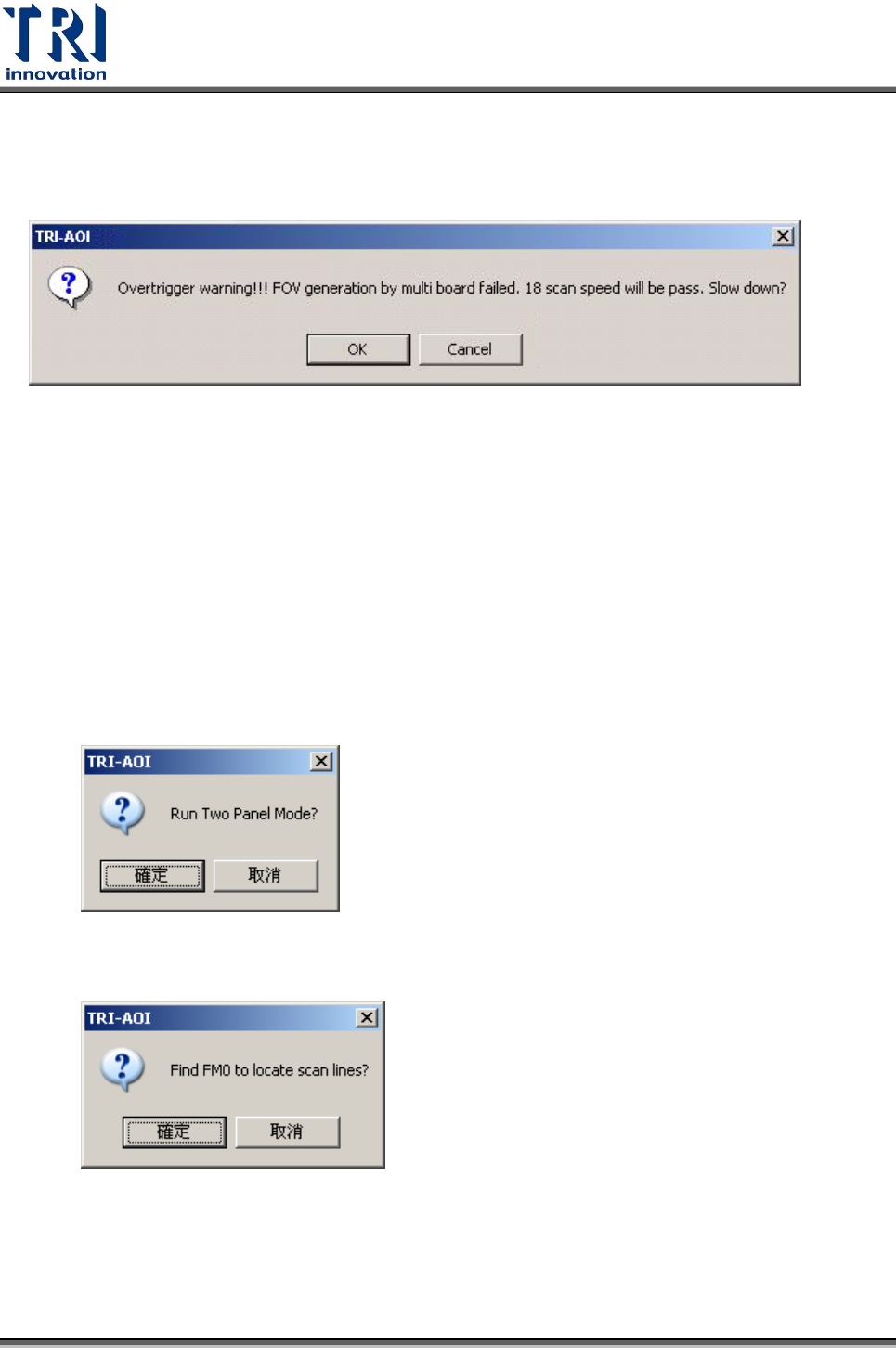

4. 若多連板間的距離過近，且有元件距離板邊過近時，會造成 FOV 過密的現象，系
統必須降速才能夠維持多連板 FOV 的配置，此時會出現如下視窗。遇到此視窗時，
可選擇以下三個方法繼續進行程式製作。
A. 選擇[OK]表示使用系統建議的速度進行掃描及檢測。使用此選項會使用原本
的多連板 FOV 配置，但檢測速度將變慢。
B. 選擇[Cancel]表示不降速，但 FOV 的配置會自動以單板方式配置，即表示之
後製作程式時將無法使用[By Set]套用參數。
C. 重新編輯位於板邊元件的元件資料庫(Library)，可試著將檢測框範圍縮小，
嘗試是否可以避免需要降速的情形發生。
5. 當在[FOV Generation Function]視窗中按下確認後，系統會跳出以下視窗，詢問是
否需要使用[ Two Panel Mode]。該功能為節省掃標記點時間功能。檢測時第一片
板子將只有將 FOV 資料存下來不做運算，當第二片板子開始掃 FOV 時開始計算
第一片板的檢測資料。該功能僅在多標記點時才有作用。
如使用 Two Panel Mode 功能，還會詢問是否要先掃標記點 0 去計算停板位置偏
差。
Test Research Inc.
42 TR7700 SII User Guide–Software

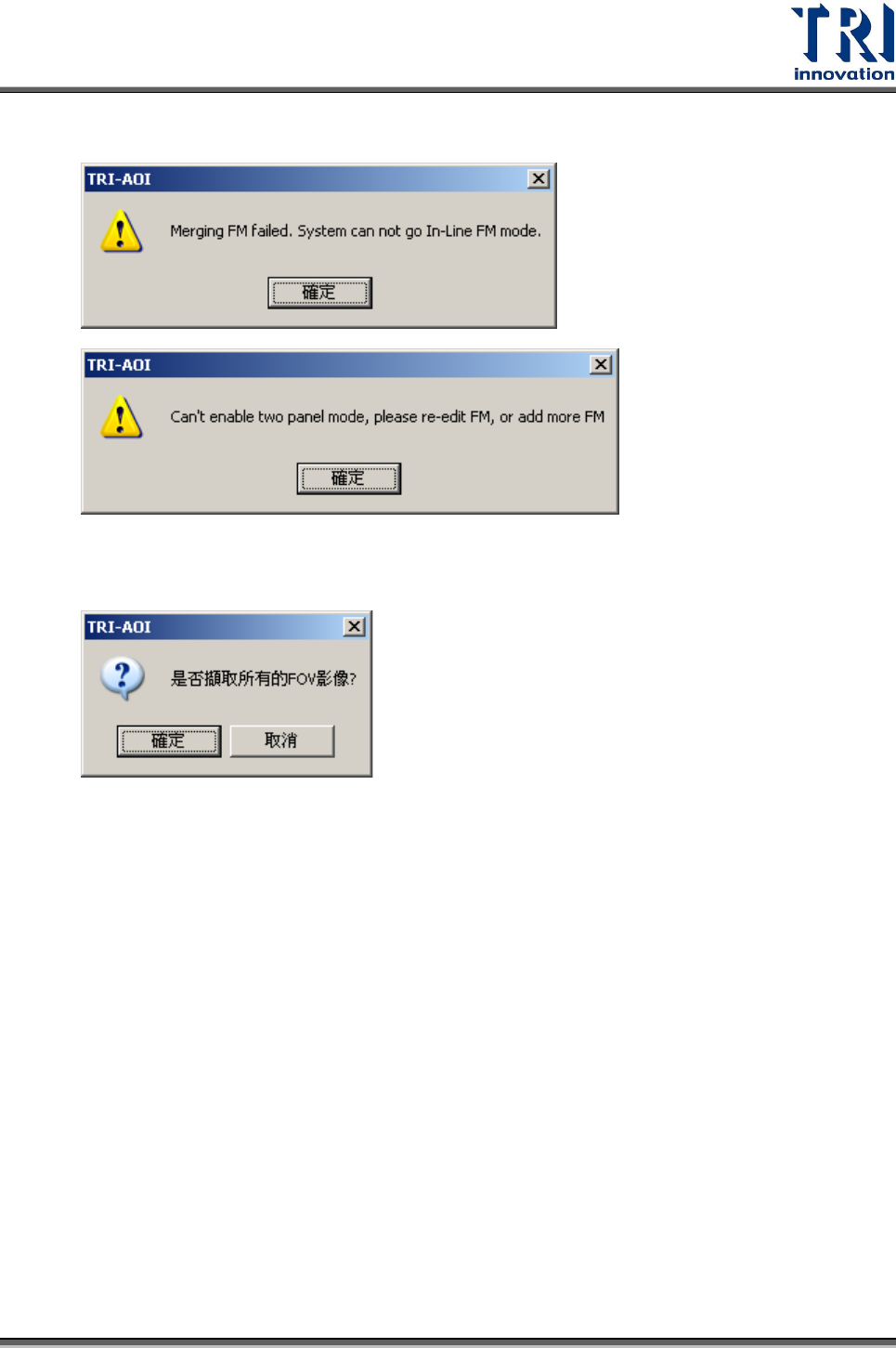

6. 如果未使用多標記點或標記點未能配進 FOV 會出現如下的警告訊息。
7. 系統詢問[是否擷取所有的 FOV 影像]，請按[確定]。若按[取消]表示不進行擷取
FOV 影像的動作。
在製作新程式第一次擷取 FOV 影像時，系統會自動進行動靜態影像補償的掃圖動作。
首先，系統會先用正常的速度掃一次圖，然後使用慢速度掃第二次圖，在計算完需
補償的取像位置後，最後再以正常速度掃第三次圖。
若要取消此補償機制，在登錄檔中將參數[FovPosCalibration]的值修改為 0 即可。
若要增加此功能，則需在登錄檔中新增一參數[FovPosCalibration] (DWORD) 且將值
設定為 1 即可。登錄檔中另一參數[FovPosCalibrationStaticSpeed] 其值代表為第二
次慢速掃圖的速度。
Test Research Inc.
TR7700 SII User Guide–Software 43
8. 出現[是否定位所有 FOV 的檢測框]，按[是]，表示對於在元件資料庫中有抓取影
像的檢測框，系統會自行搜尋所在位置是否有相似的影像，有的話會將檢測框移
動至有相似影像的位置，並且將元件資料庫所抓取的影像套用到該元件上。若按
[否]，表示不進行上述用影像再次定位的動作。一般而言建議選擇否，因為當有
板彎時才能得知正確元件偏移量。
9. 完成後出現整片電路板的[FOV 配置]影像示意圖，表示 FOV 已配置完成。
10. 按[下一步]按鈕後，會出現以下視窗，請按下[確定]。
