Test Research Inc. 606 TR 7700 S II User Guid e – Software B. ES P 會詢問是否要載入目前條碼器內的資訊，選擇 [YES] 。 5. E SP 會詢問條碼器預先的設定埠 (COM Port) ， AOI 機台目前預設為 COM 3 ，如 果連線成功， ESP 軟體會顯示連線成功。
Test Research Inc.
TR7700 SII User Guide–Software 605
4. 雙擊進入 ESP，進行軟體設定。
A. 進入 Micro Scan ESP 軟體首頁 選擇條碼器型號 按下[OK]。
Test Research Inc.
606 TR7700 SII User Guide–Software

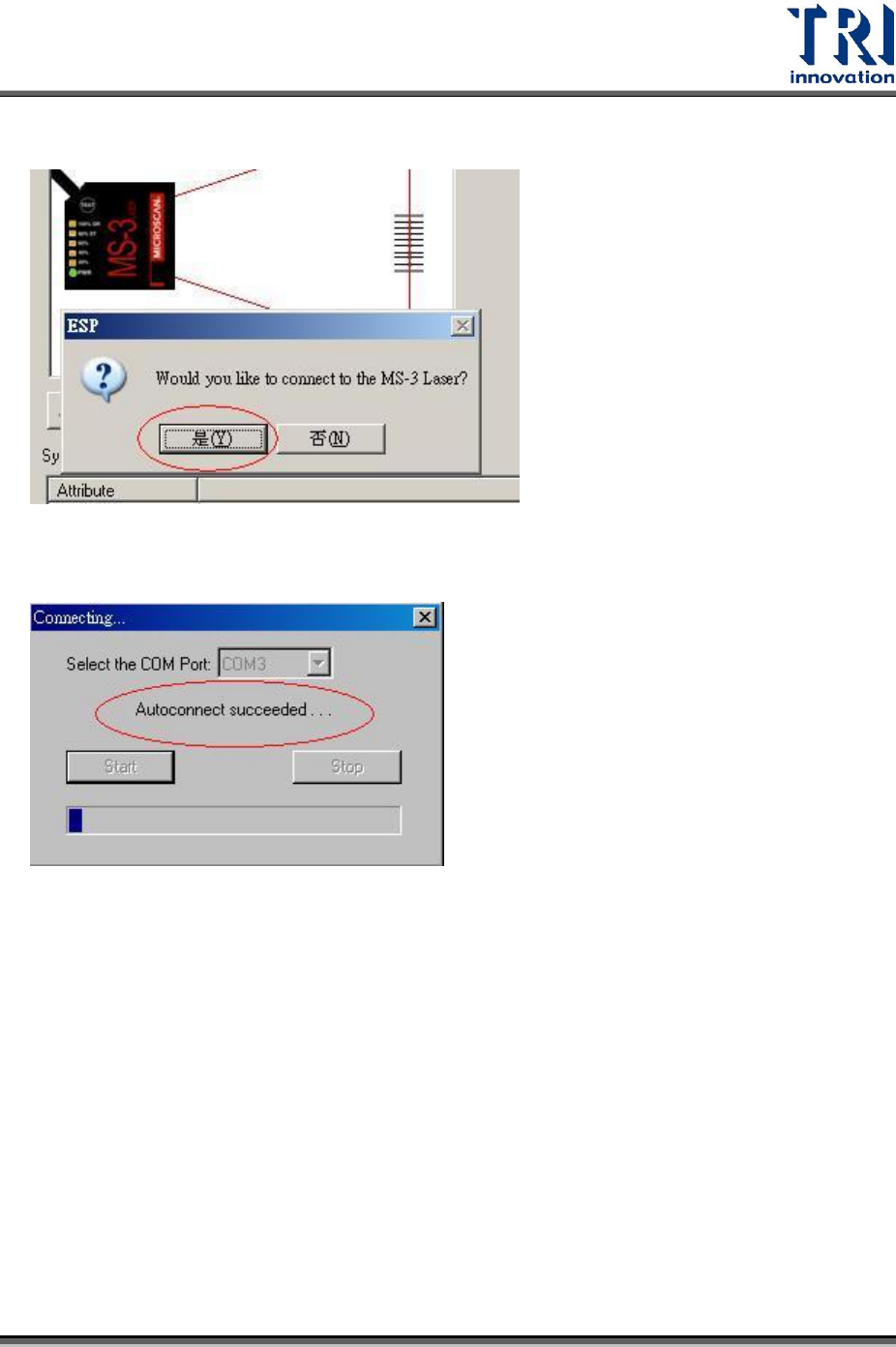

B. ESP 會詢問是否要載入目前條碼器內的資訊，選擇[YES]。
5. ESP 會詢問條碼器預先的設定埠(COM Port)，AOI 機台目前預設為 COM 3，如
果連線成功，ESP 軟體會顯示連線成功。
Test Research Inc.
TR7700 SII User Guide–Software 607

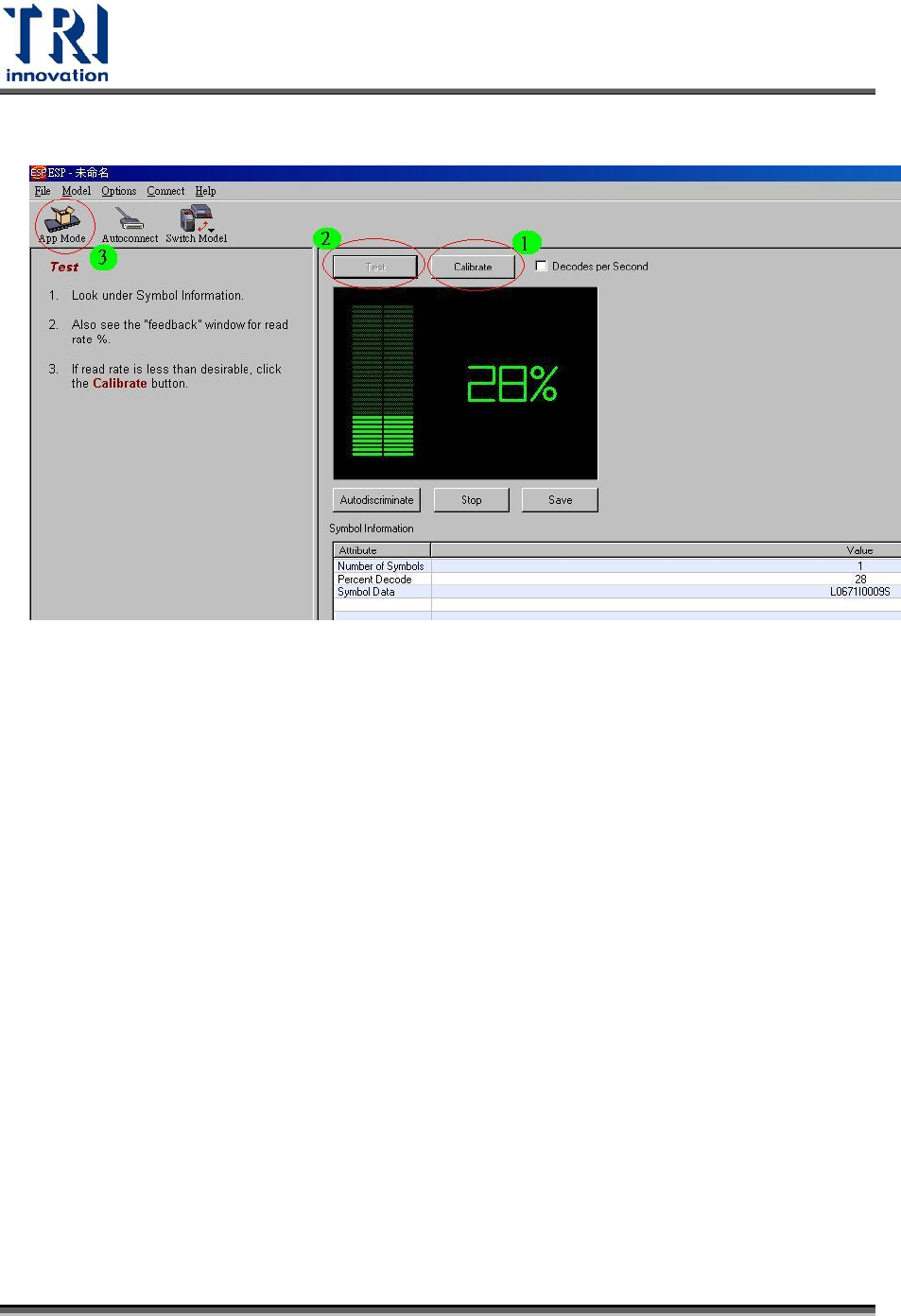

6. 連線成功後，會進入 ESP 的調整界面。
使用者可以利用[Calibrate]按鈕來進行讀取效果的調整
使用者可以利用[Test]按鈕來確認目前條碼的辨識率
接下來選擇[App Mode ]準備進入設定參數頁面
