Test Research Inc. TR 7700 S II User Guid e – Software 609 B. 設定讀取循環參數 (Read Cycle) 1. 如果是多連板的應用 ( 需要讀取多個條碼 ) ，則會需要改變條碼的數量 (Range: 1- 6) 。 2. 訊號觸發所使用的電壓為負電壓。 3. 結束讀取循環 (Read Cycle) 的條件設定為 [ 訊號觸發 ] 雙條件，只有收 到 [Trigger Off]…
Test Research Inc.
608 TR7700 SII User Guide–Software
7. 參數設定

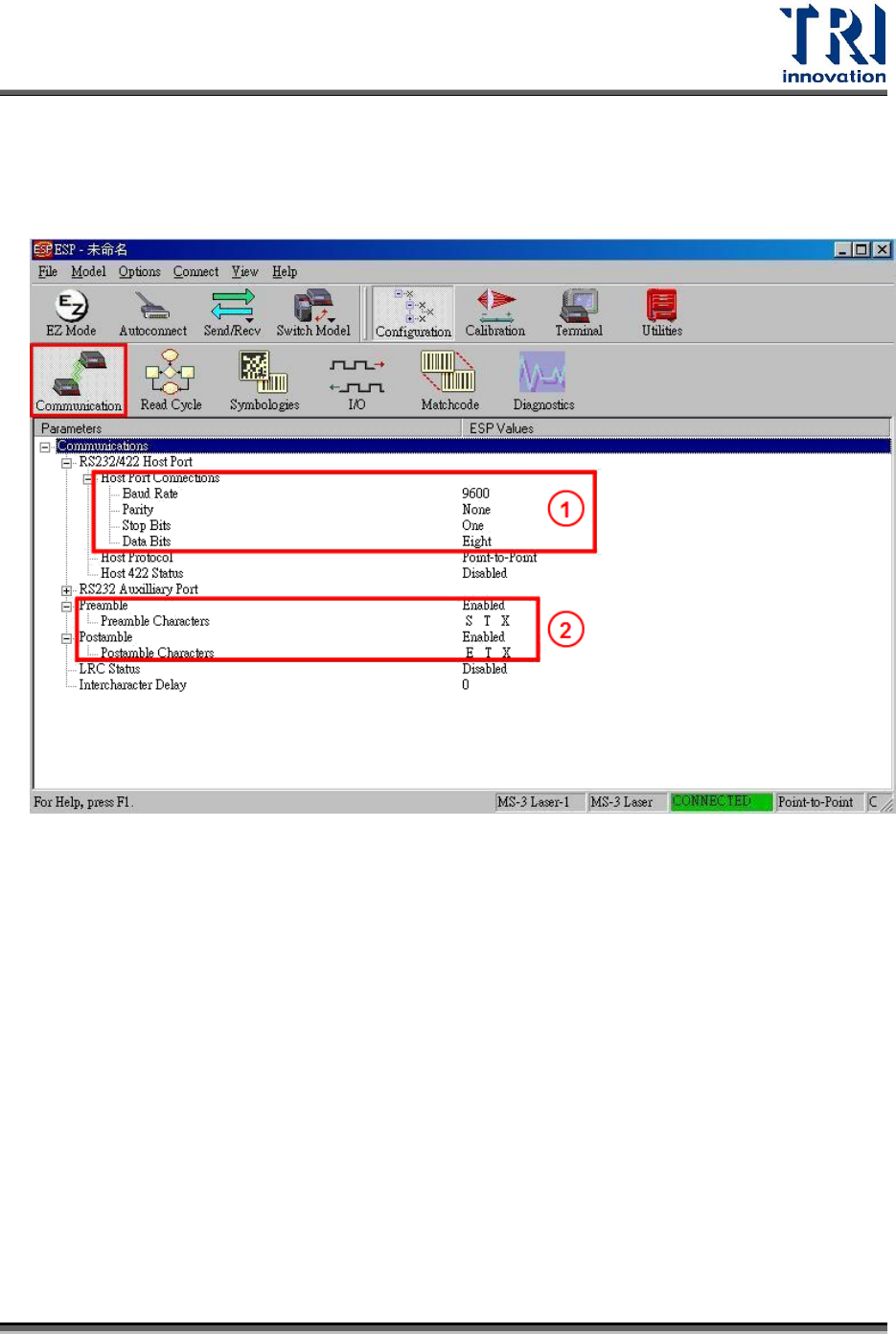

A. 通訊頁面參數 (Communication)–確認(1)COM Port 通訊格式及 (2)條碼字
串接收格式。
Test Research Inc.
TR7700 SII User Guide–Software 609

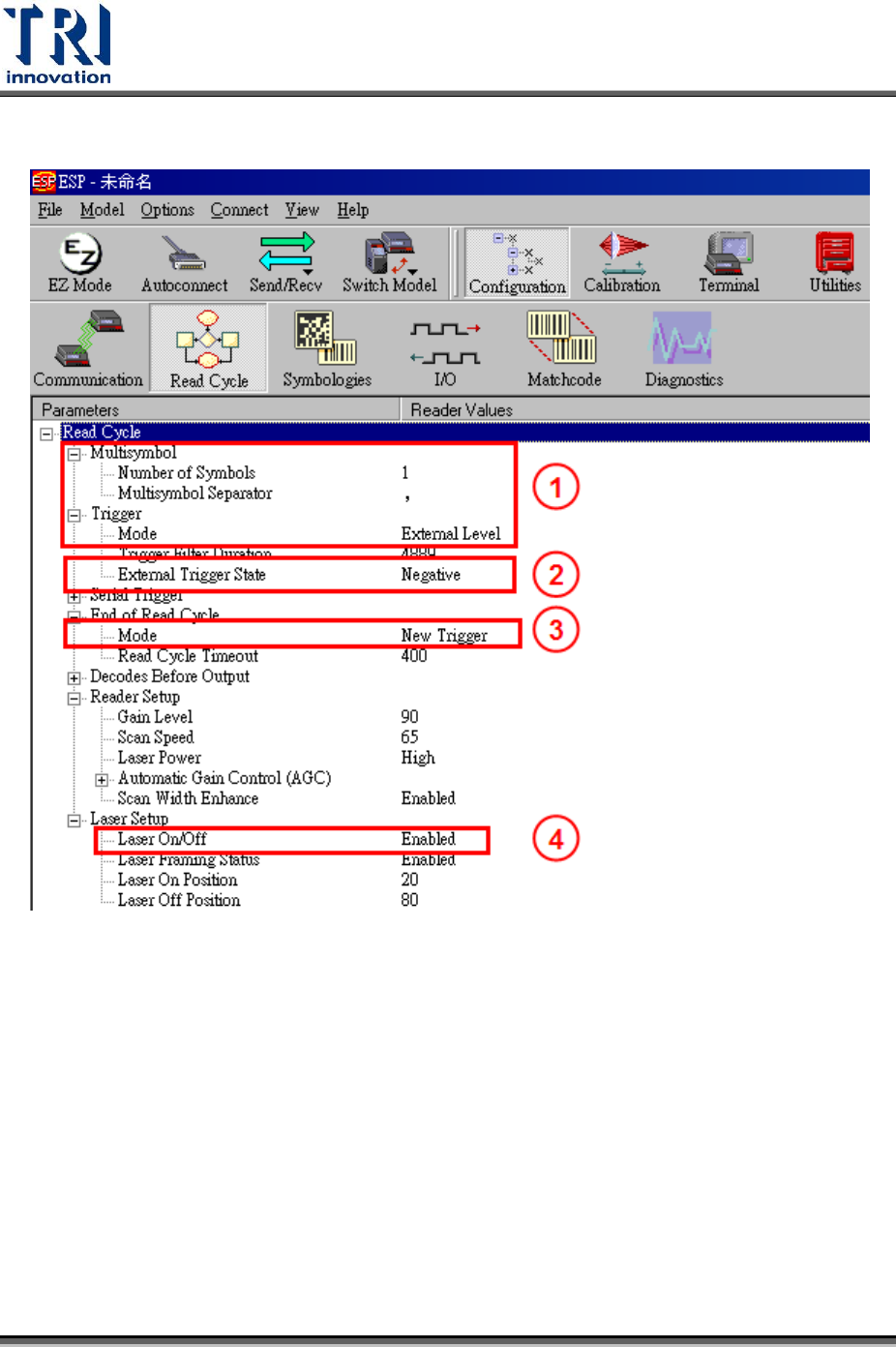

B. 設定讀取循環參數 (Read Cycle)
1. 如果是多連板的應用(需要讀取多個條碼)，則會需要改變條碼的數量
(Range: 1-6)。
2. 訊號觸發所使用的電壓為負電壓。
3. 結束讀取循環(Read Cycle)的條件設定為[訊號觸發]雙條件，只有收
到[Trigger Off]的訊號，才會停止讀取條碼，並將雷射光關閉。
4. 雷射光生命週期啟動設成[Enabled]，表示開始讀取循環時，雷射光
才會打出來，結束讀取後，就會關閉雷射光。
Test Research Inc.
610 TR7700 SII User Guide–Software

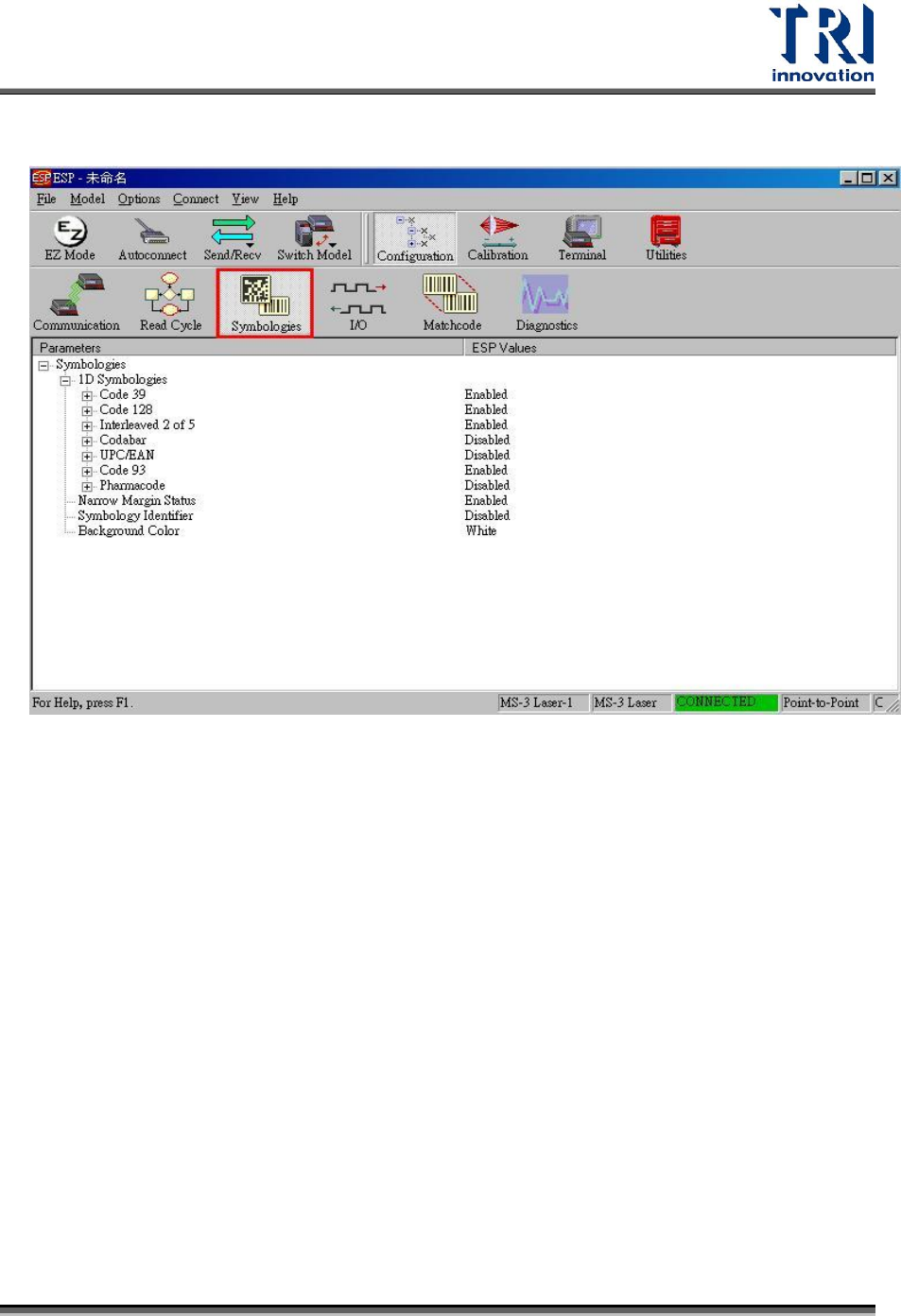

C. 設定支援的條碼格式 (Symbologies)–設定條碼器支援的解碼格式。
