Test Research Inc. TR 7700 S II User Guid e – Softwar e 51 4. 可按 [ 往後 ] 按鈕，依序檢視 F OV 內檢測框的設定。亦可直接輸入號碼，將影像跳 至指定的缺點 FOV 。 5. 元件列表區點選 [S how Error] 時，可將該 FOV 所檢測錯誤的元件名稱顯示出來供 使用者調整。
Test Research Inc.
50 TR7700 SII User Guide–Software
3. 如需微調可按下 [Fine Tune Mode]進入微調畫面，因為 FOV 可視範圍較大所以如
果需看局部位置，可將游標移動至想檢視位置，將滑鼠中鍵滾輪往前即可即進入
之真實檢測畫面，如果再放大的 FOV 中想移動檢視位置可以將游標移動到想檢視
的位置滾動滑鼠中鍵或按滑鼠中鍵即可。如需回復原始 FOV 圖示可將滑鼠中鍵滾
輪往後滾動即可。
Test Research Inc.
TR7700 SII User Guide–Software 51
4. 可按[往後]按鈕，依序檢視 FOV 內檢測框的設定。亦可直接輸入號碼，將影像跳
至指定的缺點 FOV。

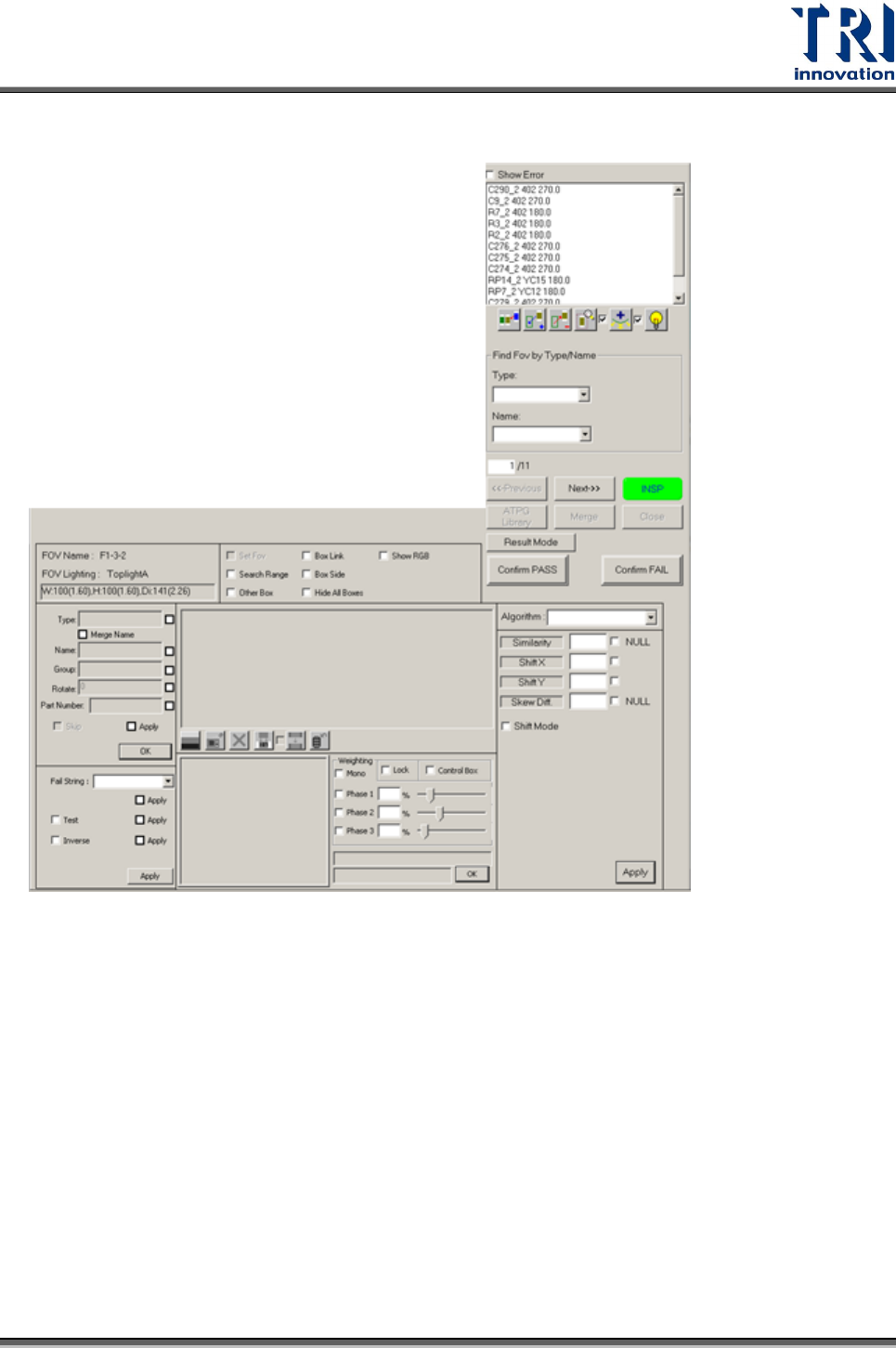

5. 元件列表區點選[Show Error]時，可將該 FOV 所檢測錯誤的元件名稱顯示出來供
使用者調整。
Test Research Inc.
52 TR7700 SII User Guide–Software
6. 使用者可使用下列工具對 FOV 進行微調。
7. 按下[檢測]按鈕確認微調是否成功。
8. 所有的 FOV 都微調過後，按下[儲存專案]將修改的部分儲存起來。
9. 按[結束]將視窗關閉。
10. 選擇[操作/手動確認模式]，電路板進板後，按下[Inspect]開始檢測，並針對結果
進行上述微調作業。
11. 視情況反覆對於多片電路板進行微調直到程式穩定為止。
12. 開始檢測。
