64 TR7700 SII User Guide–Software
Step3. 開啟後會出現修改的選項
點選選項反藍後，在[Date]和[Engineer]會顯示修改的日期和人員名稱。
[AOI Machine ID]欄位中，可選擇不同 AOI 所提出的修改。
Test Research Inc.
TR7700 SII User Guide–Software 65
[Project]和[Library]可選擇要在列表中顯示出修改[Project]或[Library]的部分。
允許修改的項目。只要在左邊的核取方塊打勾後，再按右下角的[Check In]即可。
顯示代料影像。選取該項目後，Train 的畫面會自動移到該元件所在的 FOV。
3.3.1.7 操作者模式/工程師模式/技術員模式
[操作者模式]、[工程師模式]與[技術員模式]需擇一使用，程式開啟時的模式會與前一
次的設定相同。在[操作者模式]下，使用者沒有編輯程式的權限，僅能進行[開啟程式]
與[開始檢測]等較簡單之步驟。若要切換至[工程師模式]，需先輸入密碼，出廠時的預
設密碼值是[7100]。
3.3.2 系統
3.3.2.1 當檢測框重複發生錯誤時停機
當同一個檢測框重複發生錯誤達指定次數時，機器之動作停止並發出警告訊息。若
使用連線模式，當停機時機器的三色燈會亮紅燈並出現警報聲，待人員至電腦前按
下確定鈕後，才繼續進行動作。

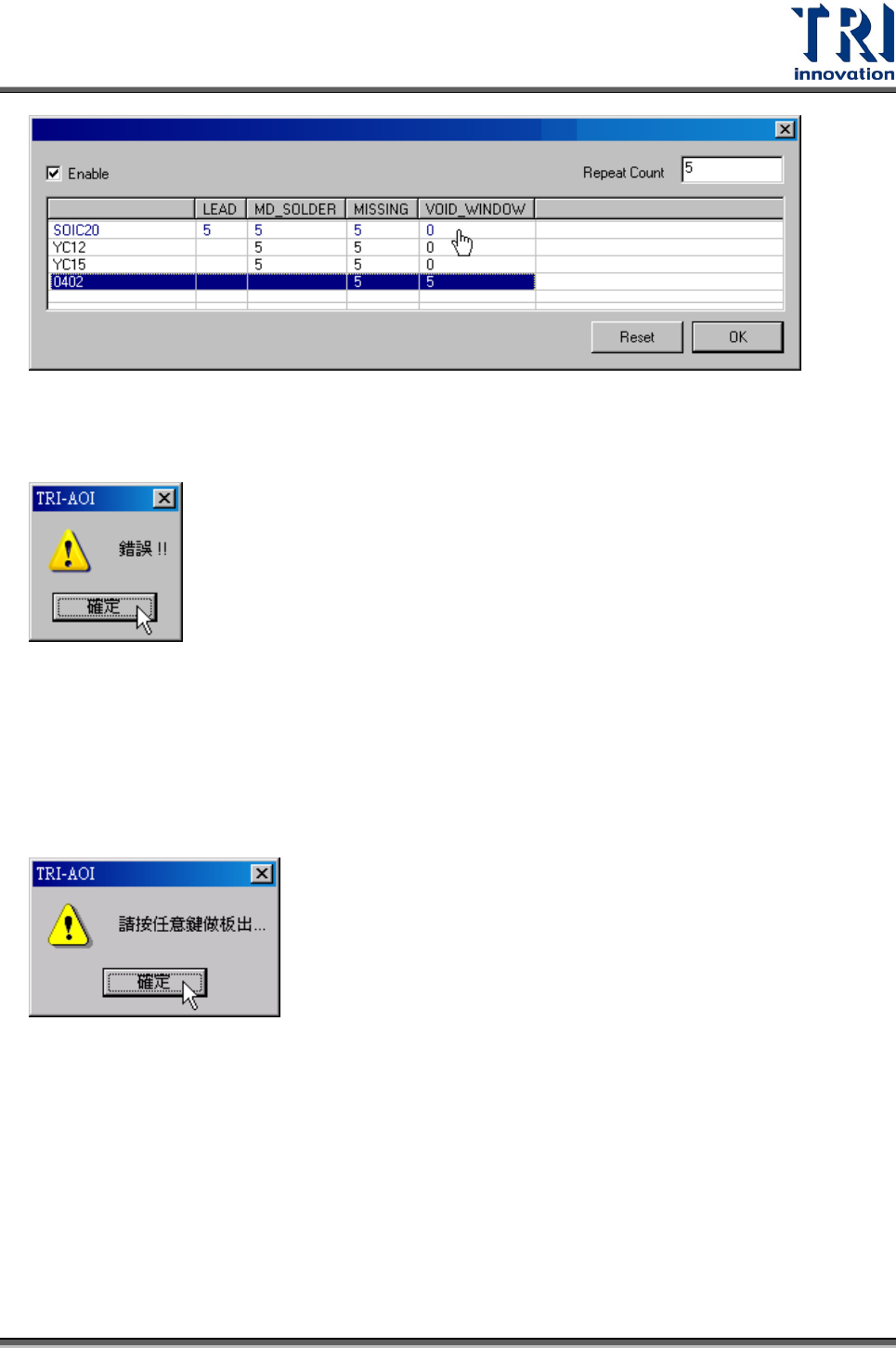

設定次數視窗，系統會列出所有元件類型及其所使用到的檢測框種類，在[Repeat
Count]中輸入當重複次數達到多少時需要警報，而在表格欄位中可點選哪些類型檢
測框不需入計算，不需計算重複次數的檢測框，其欄位中會顯示為 0。
左上角的[Enable]用以決定是否要使用本功能，勾選以啟用該功能。右上角的
[Repeat Count]用以決定連續錯誤的次數，預設值為 5 次，意即為當某個符合條件
的檢測框連續錯誤次數達到 5 次時，系統將會警報。最下面的[Reset]按鈕是用來重
設所有的條件，使所有可測的錯誤皆要套用本功能。若直接點選數字 5，將會使之
成為 0。[OK]按鈕，用來確定本功能設定，當[Enable]勾選的狀態下點擊[OK]，將會
啟用本功能並結束本設定對話框；當[Enable]未勾選的狀態下點擊[OK]，將不會啟
用本功能並且會結束本設定對話框；當[Enable]勾選的狀態下點擊[OK]，且所有可
設定的狀態皆被設為 0 時，亦會關閉本功能並且也會結束本設定對話框。
Test Research Inc.
66 TR7700 SII User Guide–Software
警告訊息視窗
3.3.2.2 當對位點發生錯誤時停機
當找不到對位標記時，機器之動作停止並發出出板訊息。若使用連線模式，當停機
時機器的三色燈會亮紅燈並出現警報聲，待人員至電腦前按下確定鈕後，待測板會
送到出口端。
3.3.2.3 當條碼發生錯誤時停機
需將[測試前檢查條碼]打勾此選項才有作用。勾選表示若沒有讀取到條碼時，機器
之動作停止並發出警告訊息。
若使用連線模式，當停機時機器的三色燈會亮紅燈並出現警報聲。人員需至電腦前
按下確定鈕後，才繼續進行動作。
