Test Research Inc.
74 TR7700 SII User Guide–Software
批號：可輸入生產時的工單號碼，當資料傳到維修站時可以成為一個搜尋或統計的
條件。
掃描完畢即出板：勾選表示啟動當掃描結束後立即進出板，如需分好壞板時則功能
不適用。

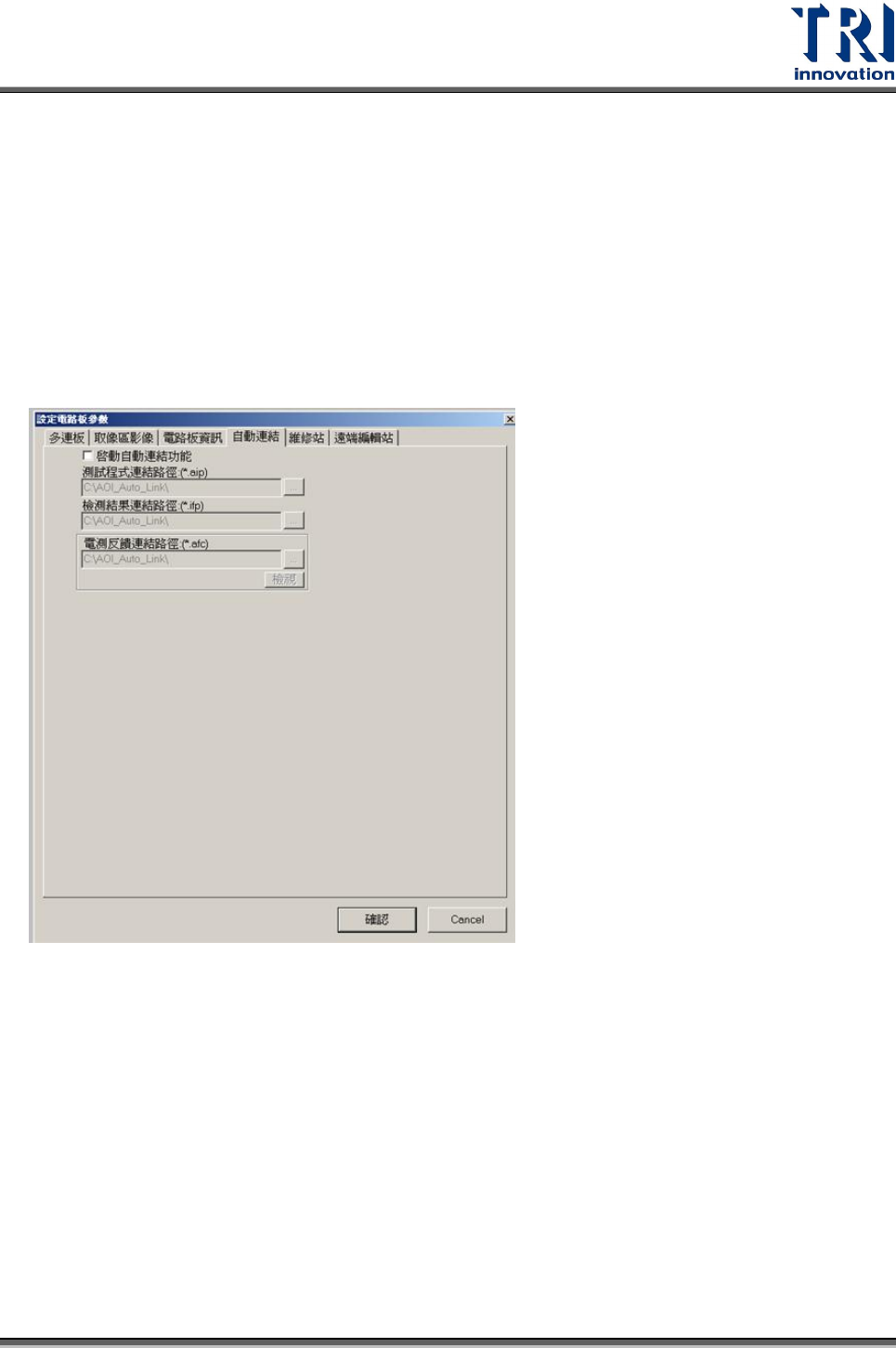

3.3.3.4 自動連結
在此可以設定本機台與 ICT 或 ATE 設備進行自動連結時的路徑。
啟動自動連結：啟動與 ICT 或 ATE 設備進行自動連結的功能。
測試程式連結路徑：設定[*.aip]檔案路徑。
檢測結果連結路徑：設定[*.ifp]檔案路徑。
電測反饋連結路徑：設定[*.afc]檔案路徑。
Test Research Inc.
TR7700 SII User Guide–Software 75

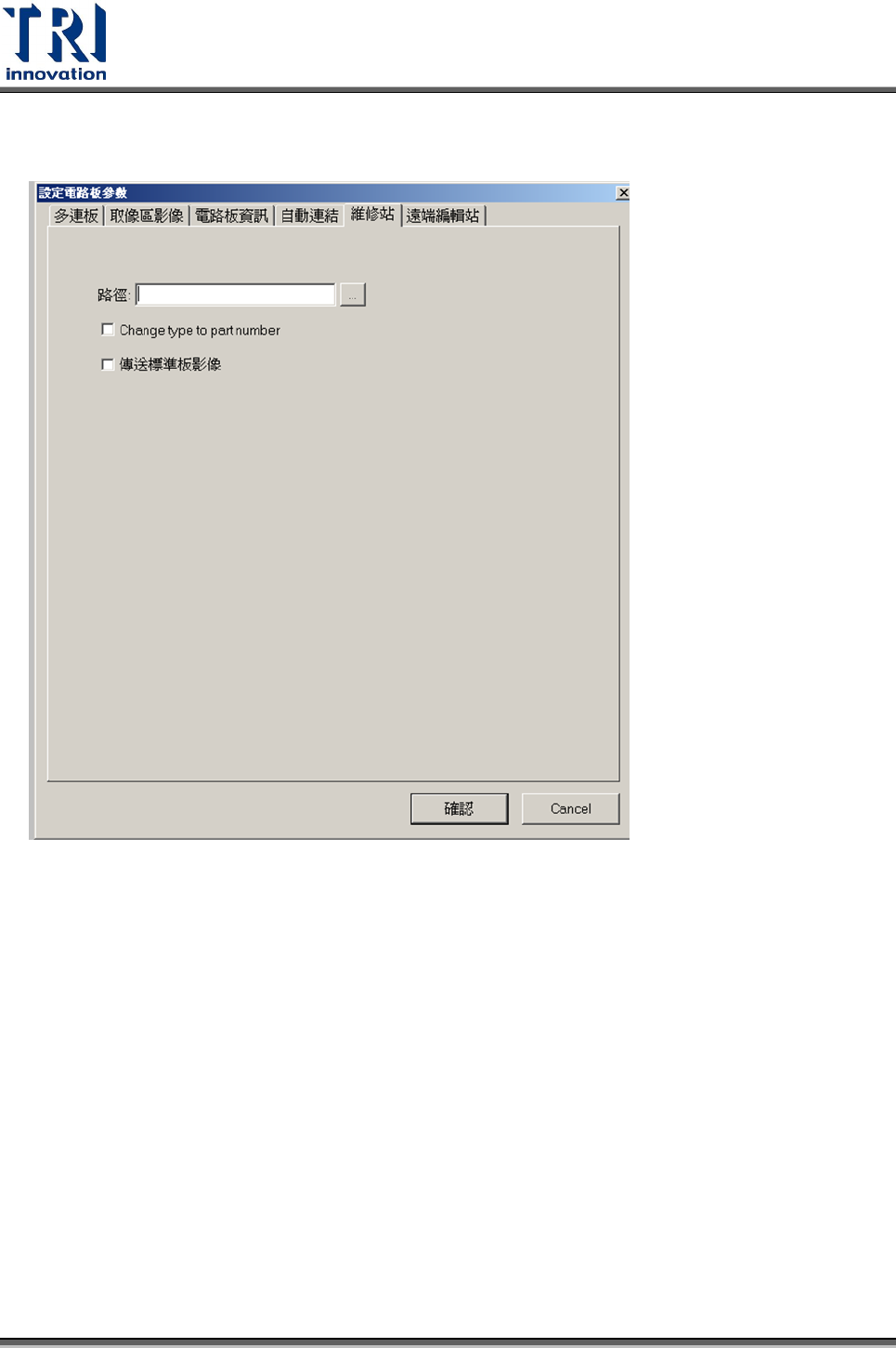

3.3.3.5 維修站
路徑：指定維修站資料夾的路徑來存放檢測完畢的資料。正常情況下路徑應設為
[\\RepairPC\C\AOI_Repair_Data]。
Change type to part number：勾選表示在傳送資料至維修站時，以料號欄位取代
類型欄位。在製作新程式載入 AOI 檔案時，系統會自動將[類型(Type)]欄位複製到
[料號]欄位內，使用者在程式製作過程中，可因為製作程式方便修改[類型]欄位的內
容，而不會影響到料號的值；使用者可使用本功能選擇要傳[類型]或是[料號]到維修
站進行資料收集統計。
傳送標準板影像 ：傳送標準無壓縮的影像到維修站。
Test Research Inc.
76 TR7700 SII User Guide–Software

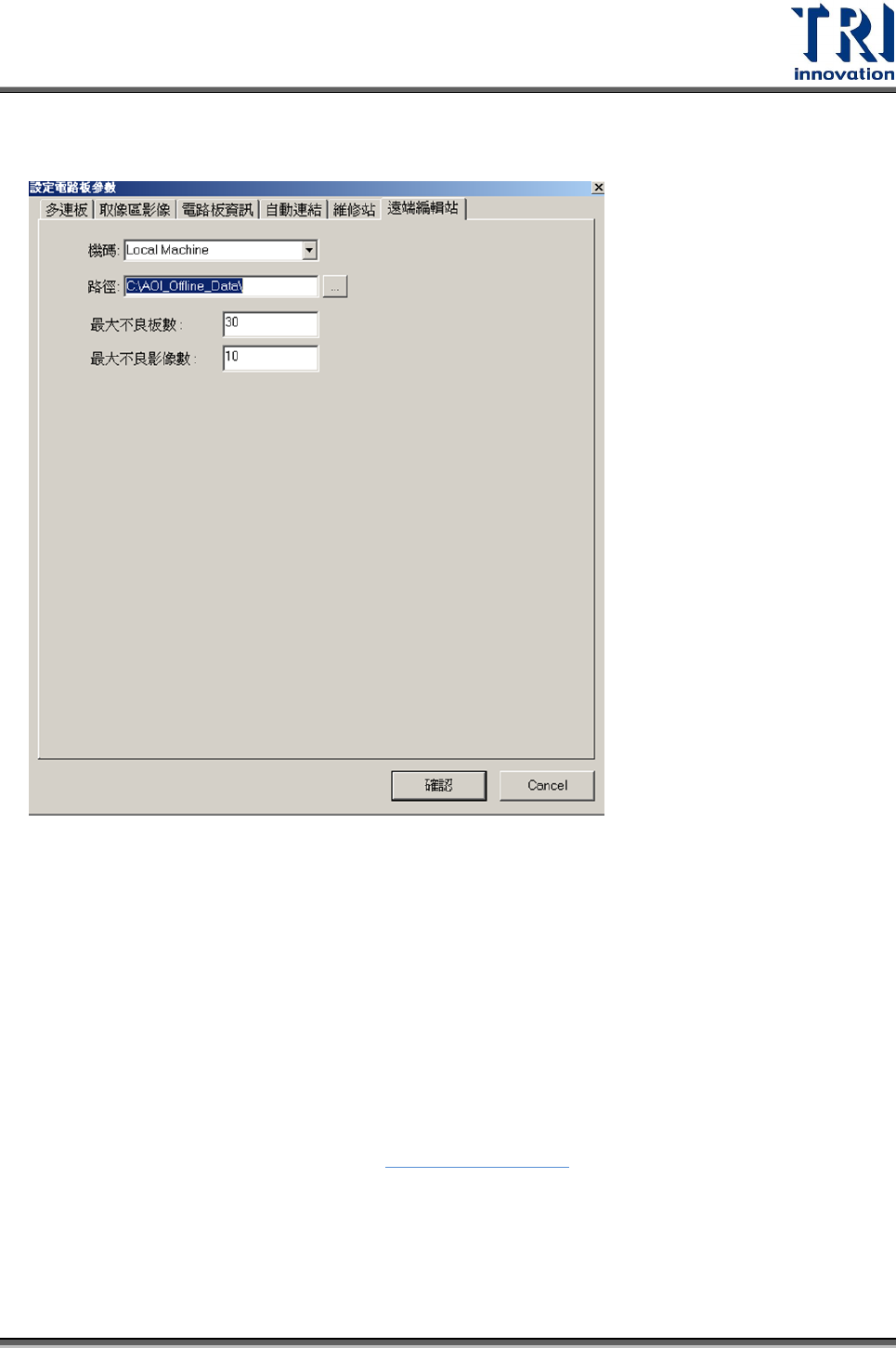

3.3.3.6 遠端編輯站
機碼：在遠端編輯站端選擇要進行連線編輯的 AOI 機器號碼。
路徑：指定遠端編輯站資料夾的路徑來存取檢測資料。正常情況下路徑應設為
[\\OfflinePC\C\AOI_Offline_Data]。
最大不良板數：設定在遠端編輯站中所要保存的檢測結果次數的上限，可設定 0 到
30 筆。若設定 30 表示在遠端編輯站中只保存最近 30 筆的資料可供編輯。
最大不良影像數：設定要傳送到遠端編輯站的不良影像數目上限，可設定 0 到 30
筆。若設定 10 表示對於每一筆的檢測結果，系統只會把前 10 張不良的影像傳送到
遠端編輯站。
備註：關於遠端編輯站的功能請參閱第九章：遠端編輯站。
