R E V 2 . 0 0 维修调整要领书 14-13 １４－４－１－２． KE-2060/2055R/ 2060 R 基板配置 IP -X3ｷ ﾊﾞ ﾝｸﾐA 40001920 I /O CTRL ｷﾊﾞ ﾝｸ ﾐ 40001943 BASE FEEDER ｷﾊ ﾞﾝｸﾐ 40001941 LIGHT CTRL ｷﾊﾞ ﾝｸ ﾐ（50） 40001918 SAFETY ｷﾊﾞﾝｸﾐ 40001924 CTRL PW R ｷﾊ ﾞﾝｸﾐ…
REV2.00
维修调整要领书
14-12
14-4．控制装置
14-4-1．控制装置的构成
控制装置的 KE-2050/2050R 基板配置图如图 14-4-1-1，KE-2060/2055R/2060R 基板配置图如图
14-4-1-2。请参照这些图确认基板的安装。

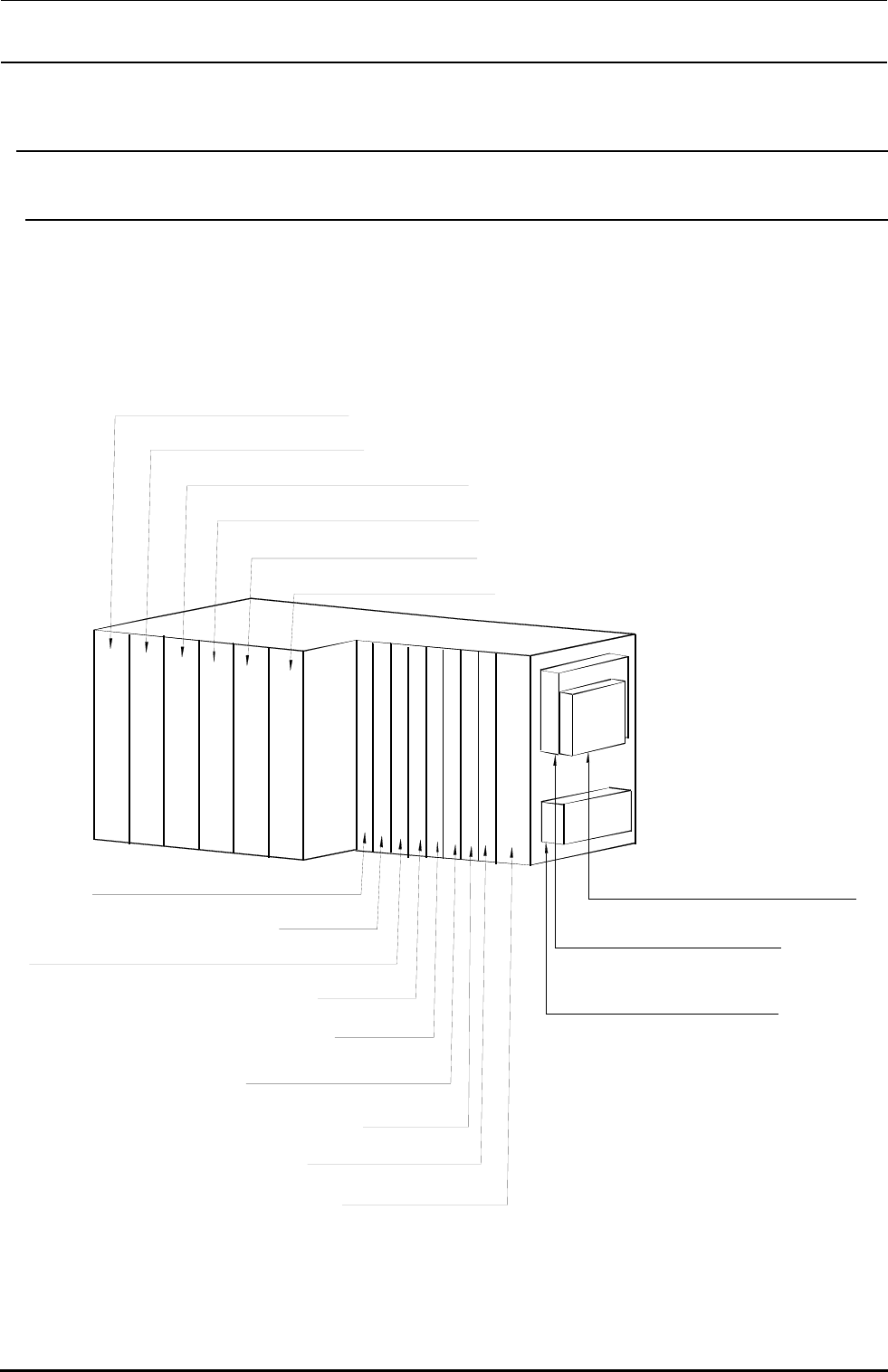

１４－４－１－１．KE-2050/2050R 基板配置
IP-X3ｷﾊﾞﾝｸﾐA 40001920
I/O CTRL ｷﾊﾞﾝｸﾐ 40001943
BASE FEEDER ｷﾊﾞﾝｸﾐ 40001941
LIGHT CTRL ｷﾊﾞﾝｸﾐ（50） 40001918
SAFETY ｷﾊﾞﾝｸﾐ 40001924
CTRL PWR ｷﾊﾞﾝｸﾐ 40001906
MCMｷﾊﾞﾝ（MNLA用）E9609729000
ﾌﾞﾗﾝｸﾊﾟﾈﾙ
VERIFYｷﾊﾞﾝBｸﾐ E86717290B0（CVSオプション）
ﾌﾞﾗﾝｸﾊﾟﾈﾙ
ﾌﾞﾗﾝｸﾊﾟﾈﾙ
ﾊﾞｽﾌﾞﾘｯｼﾞﾎﾞｰﾄﾞ 40003313
ブランクパネル
XMP-CPCI 40003259
CPUﾎﾞｰﾄﾞ 40003280
注１
注１
CVSテスタ E9701705000
ﾏｳｽｷｰﾎﾞｰﾄﾞｷﾘｶｴｷ 40003281
RS232C CHANGE PCB ASM 40026382
※ 注１ 该基板因机种而异。
图 14-4-1-1-1 基板配置图 (KE-2050/2050R)
CVS 测试器 E9701705000
鼠标器键盘转换器 40003281
CTRL PWR基板40001906
SAFET
Y
基板组件40001924
LIGHT CTRL基板组件(50)40001918 注1
BASE FEEDER基板组件40001941
I/O CTRL基板组件40001943
IP-X3基板组件A 40001920 注1
母线桥接口 40003313
MCM基板(MNLA用)E9609729000
空白面板
空白面板
空白面板
VERIF
Y
基板B组件E86717290B0(CVS选购品)
2CH COMMUNICATION BOARD 40003299(
触摸面板选购品、仅
KE-2050
)
CPU接口40003280
REV2.00
维修调整要领书
14-13

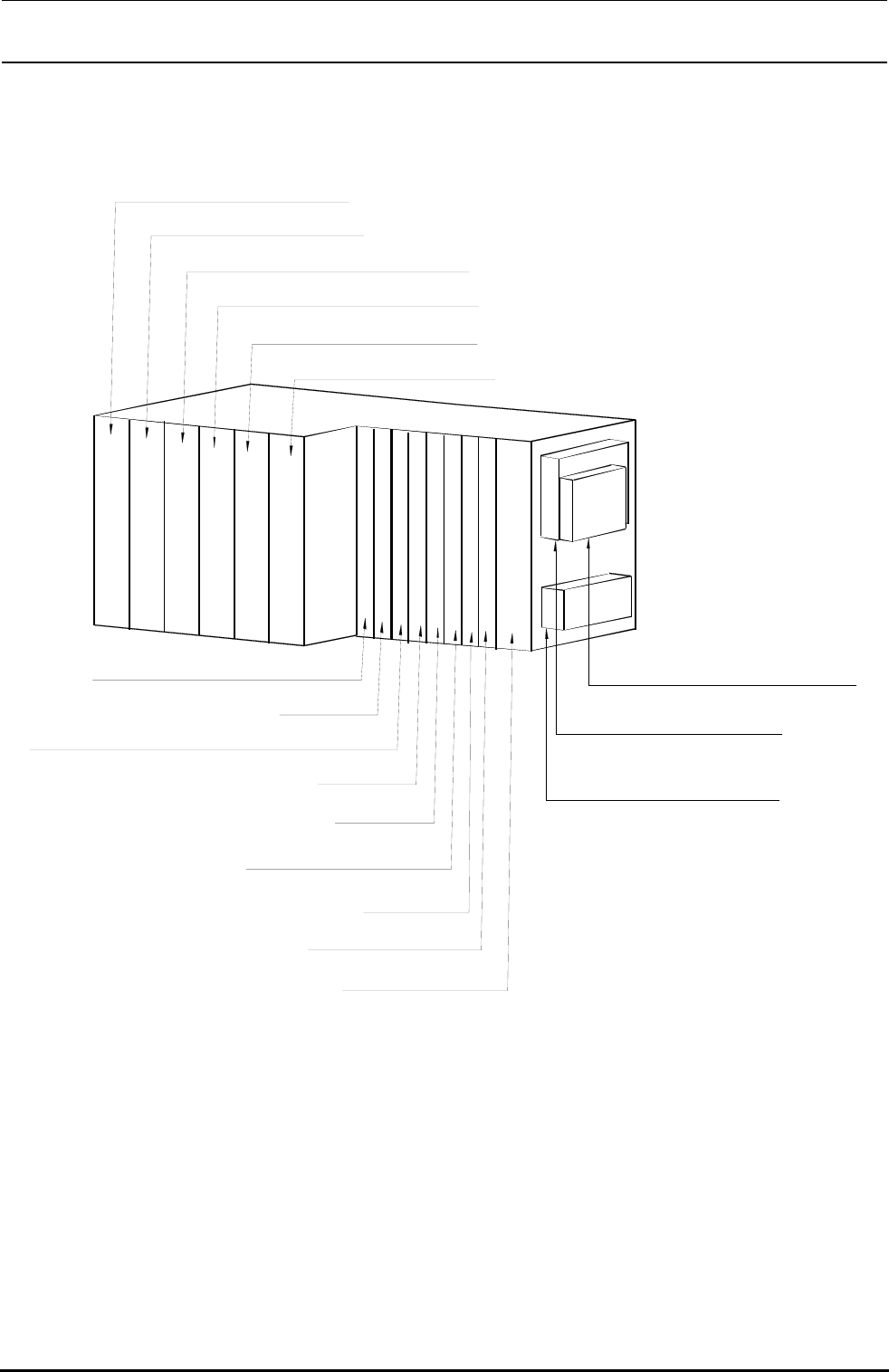

１４－４－１－２．KE-2060/2055R/2060R 基板配置
IP-X3ｷﾊﾞﾝｸﾐA 40001920
I/O CTRL ｷﾊﾞﾝｸﾐ 40001943
BASE FEEDER ｷﾊﾞﾝｸﾐ 40001941
LIGHT CTRL ｷﾊﾞﾝｸﾐ（50） 40001918
SAFETY ｷﾊﾞﾝｸﾐ 40001924
CTRL PWR ｷﾊﾞﾝｸﾐ 40001906
MCMｷﾊﾞﾝ（MNLA用）E9609729000
ﾌﾞﾗﾝｸﾊﾟﾈﾙ
VERIFYｷﾊﾞﾝBｸﾐ E86717290B0（CVSオプション）
ﾌﾞﾗﾝｸﾊﾟﾈﾙ
ﾌﾞﾗﾝｸﾊﾟﾈﾙ
ﾊﾞｽﾌﾞﾘｯｼﾞﾎﾞｰﾄﾞ 40003313
ブランクパネル
XMP-CPCI 40003259
CPUﾎﾞｰﾄﾞ 40003280
注１
注１
CVSテスタ E9701705000
ﾏｳｽｷｰﾎﾞｰﾄﾞｷﾘｶｴｷ 40003281
RS232C CHANGE PCB ASM 40026382
注１ 该基板因机种而异。
图 14-4-1-2.基板配置图（KE-2060/2055R/2060R）
CVS 测试器 E9701705000
鼠标器键盘转换器 40003281
CTRL PWR基板40001906
SAFET
Y
基板组件40001924
LIGHT CTRL基板组件(50)40001918 注1
BASE FEEDER基板组件40001941
I/O CTRL基板组件40001943
IP-X3基板组件A 40001920 注1
母线桥接口 40003313
MCM基板(MNLA用)E9609729000
空白面板
空白面板
空白面板
VERIFY基板B组件E86717290B0(CVS选购品)
2CH COMMUNICATION BOARD 40003299(
触摸面板选购品、仅
KE-2060
)
CPU接口40003280
REV2.00
维修调整要领书
14-14
１４－４－１－３ 控制装置的连接器标记
连接于控制装置表 14-4-1-1 的基板的连接器标记表示如下。
例） SAFETY 基板的ＣＮ３连接器的标记显示
ＬＳ１－３
表 14-4-1-1
基板 表示
SAFETY 基板 ＬＳ１
LIGHTCTRL 基板 ＬＳ２
BASE-FEADER 基板 ＬＳ３
I/O CTRL 基板 ＬＳ４
IP-X3 基板 ＬＳ５
基板显示(参照表) 连接器 NO(例)ＣＮ３
