Rev.2.00 维修调整要领书 15-4 15-3． 原点 ＳＷ． 配件的安装 前面基准 ※〔 〕 内是 Ｌ 尺寸 ( E 尺寸 ) 用零件 。 ※ ＡＷＣ ＯＰ 配件安装后轨带宽度从最大 ←→ 最小移动，请确认不能与空气软管等相碰 。 セムス cap SL6030692TN × 2 E2156725000 AWC OPドグ (M/L) E2161725000 ドグ () E4801729000 AWCセ ンサブラ ケットB E480…
Rev.2.00
维修调整要领书
15-2-2．ＡＷＣ支架的安装
Ｌ尺寸、E 尺寸
スクリューシャフト
レールスタンドRR
Ｌ
(取付け後適度な張力が掛っている
ことを確認して下さい。)
ベースバーR
AWCブラケット組
E2160725000
AWCベルト(E)
∗ (スクリューシャフトの端面と合せ
て取り付けて下さい)
E2154725000
AWCプーリ(B)
止めねじ
SM8040602TP × 2
止めねじ
SM8040402TP × 2
セムス cap
SL6051492TN × 2
右
前
後 左
后 固定螺丝
固定螺丝
轨道支架RR
AWC皮 带 轮 (B)
螺旋轴
螺丝组
AWC支 架 组
底座条R
(安装后请确认张力是否适度)
AWC皮 带 (E)
*(调整螺旋轴的端面进行安装)
图１５－２－２－１
※ 里面基准，从贴片机的正面看，基板传送装置搬送装置前后变换的形式进行安装，安装位置如下如所
示。
※
Ｌ
图１５－２－２－２
※调整同步皮带的张力时，左右移动马达的安装位置，用
1.67N 的力量按下皮带中央部 A 时,皮带的松驰量Ｂ为
Ｍ尺寸规格＝１．６３ｍｍ、Ｌ尺寸规格＝１．７６ｍｍ。
图１５－２－２－３
15-3
Rev.2.00
维修调整要领书
15-4

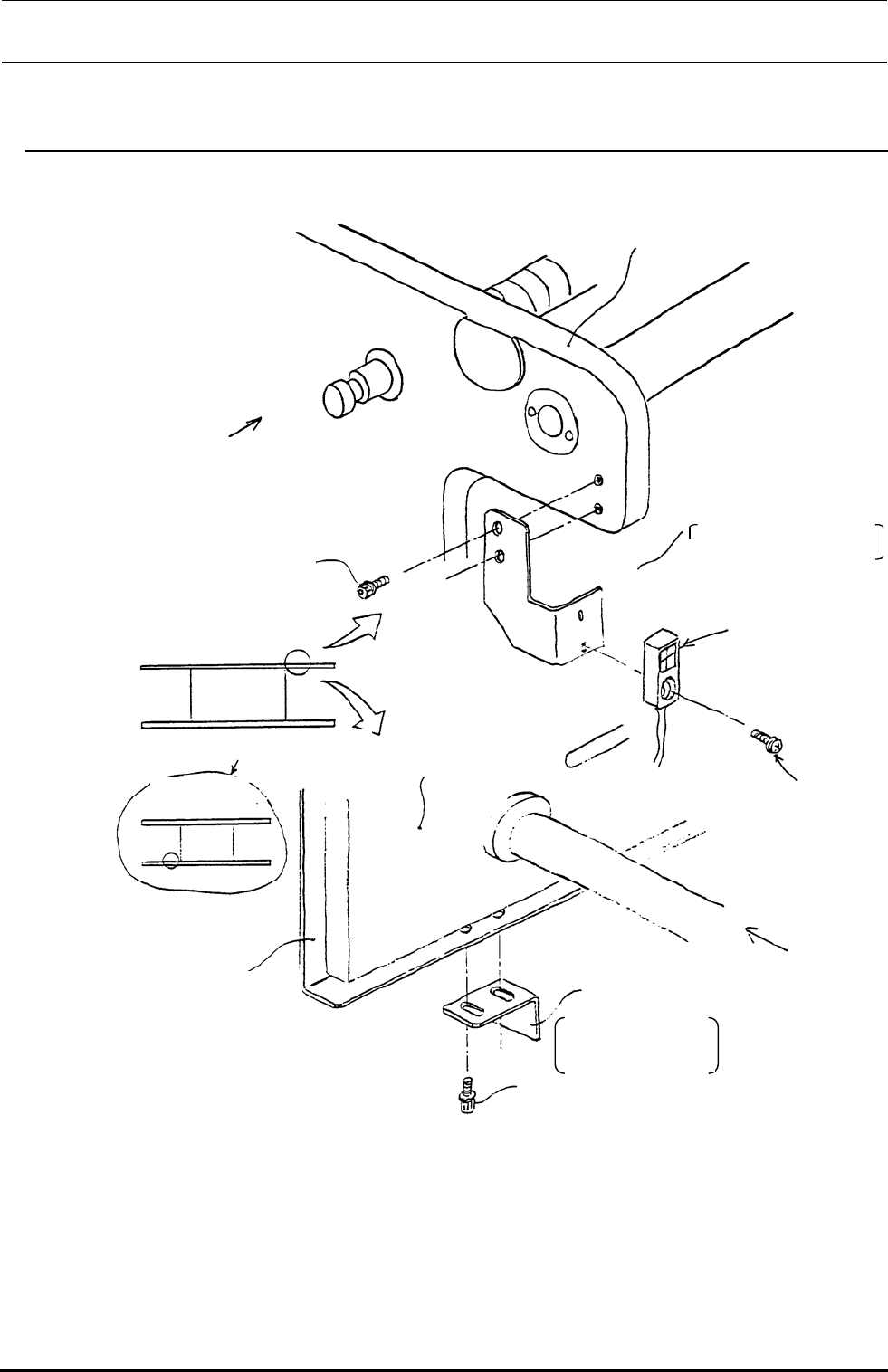

15-3．原点ＳＷ．配件的安装
前面基准 ※〔 〕内是Ｌ尺寸(E 尺寸)用零件。
※ ＡＷＣ ＯＰ配件安装后轨带宽度从最大←→最小移动，请确认不能与空气软管等相碰。
セムス cap
SL6030692TN × 2
E2156725000
AWC OPドグ
(M/L)
E2161725000
ドグ
()
E4801729000
AWCセンサブラケットB
E4805729000
AWCセンサブラケットＢ(E)
サポートプレートS
機械手前から見て
Rail plate RR
奥基準Ｍ、Ｌ
手前基準 Ｍ、Ｌ
センナ付属ねじ
40002120
自動幅調センサ組
レールスタンドRR
セムスcapt
SL6031092TN ×
機械後ろから見る
轨道支架RR
从机器后部看
螺丝组
前侧基准M,L
里侧基准M,L
支架率S
从机器前侧看
螺丝组
传感器附属螺丝
自动宽度调整传感器组
AWC OP配 件
AWC传感器支架B
AWC传感器支架B(E)
图１５－３－１
M
,
L
,
E
E2161725000
AWC OP 配件(L,E)
AWC OP 配件(M)
Rev.2.00
维修调整要领书

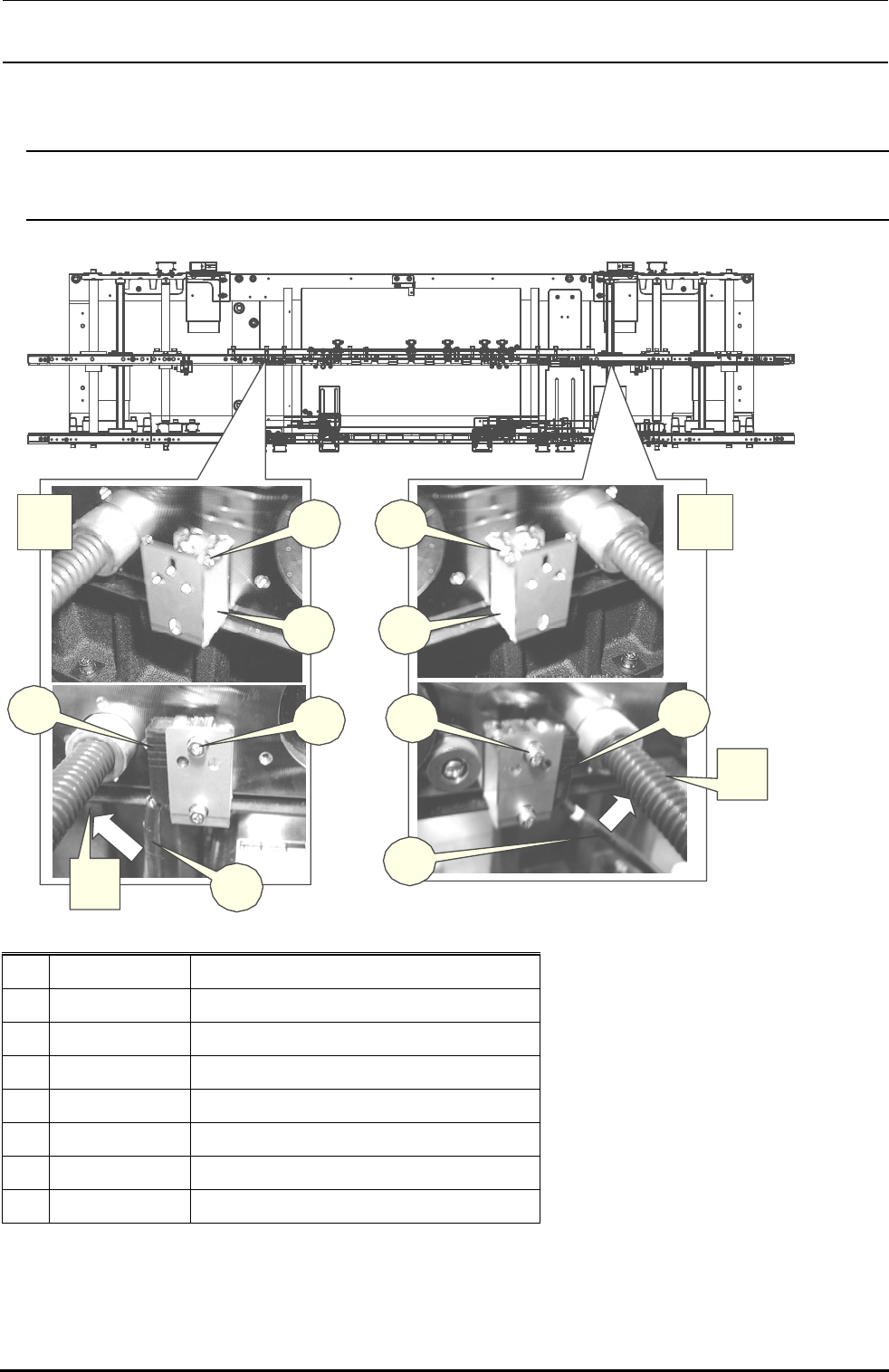

15-4．Ｂ／Ｕ销检测传感器
15-4-1．Ｂ／Ｕ销检测传感器的安装
②
①
②
①
⑤
⑤
④
③
⑥
⑥
Ｃ
Ｄ
ＡＢ
货号 品名
① 40001100 SENSOR BRACKET A(AWC)
② SL6031092TN SCREW
③ 40002237 ＢＵ ＰＩＮ ＳＥＮＳ ＡＳＭ
④ 40002239 ＢＵ ＰＩＮ ＲＥＣＥＩＶＥ ＳＥＮＳ ＡＳＭ
⑤ SL6031092TN SCREW
⑥ HX003140000 SPILAL_TUBE
⑦ EA9500B0100 CABLE CLAMP
15-5
