Rev2.00
维修调整要领书
1-7．轨道的更换
1-7-1．Ｘ轴轨道的更换
１） 松开ＮＭ６０６０００１ＳＣ，从ＣＢ支架Ｔ和Ｘ轴支架组件卸下Ｘ轴轨道。
２） 松开ＳＬ６０６１０９２ＴＮ，卸下电缆线灯。
３） 打开Ｘ轴轨道，卸下束线进行更换。
４） 按照相反的顺序进行组装。此时，请注意轨道内的电线不要短路。

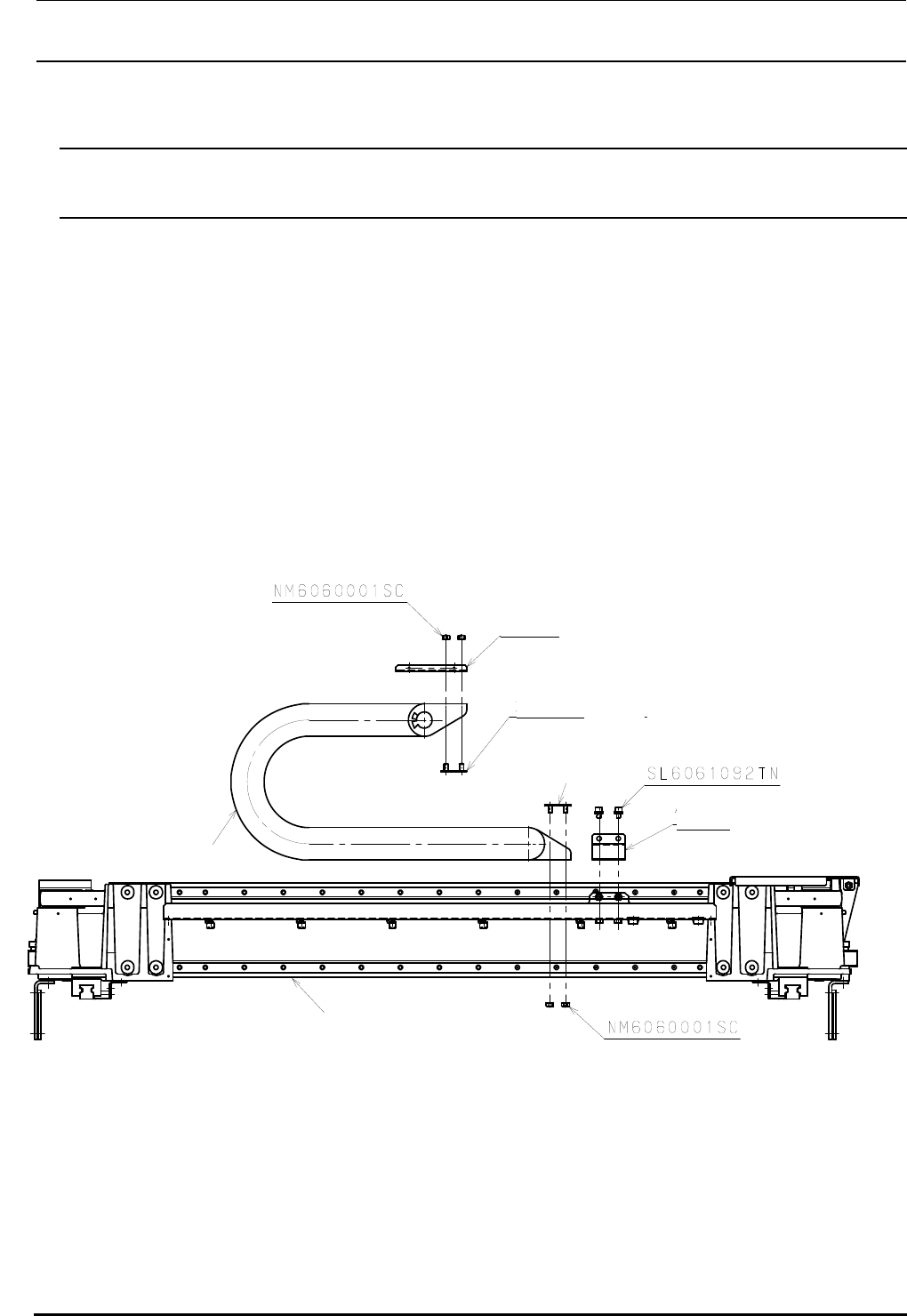

图１－７－１－１
电缆灯X
CB支撑T
轨道托架B
轨道托架 A
X 轴轨道
X 轴机架组
※从后面看到的图
１－19
Rev2.00
维修调整要领书
1-7-2．Ｙ轴轨道的更换
１） 松开ＮＭ６０６０００１ＳＣ，从ＣＢ角架上卸下Ｙ轴轨道。松开ＳＬ３０６１２３２ＴＮ，从Ｘ架端组件卸下Ｙ轴
轨道。
２） 松开ＳＬ６０６１０９２ＴＮ，卸下电缆灯ＹＵ、ＹＢ。
３） 松开Ｙ轴轨道架，卸下束线，进行更换。
４） 按照相反的顺序进行组装。此时，请注意轨道内的束线不要短路。

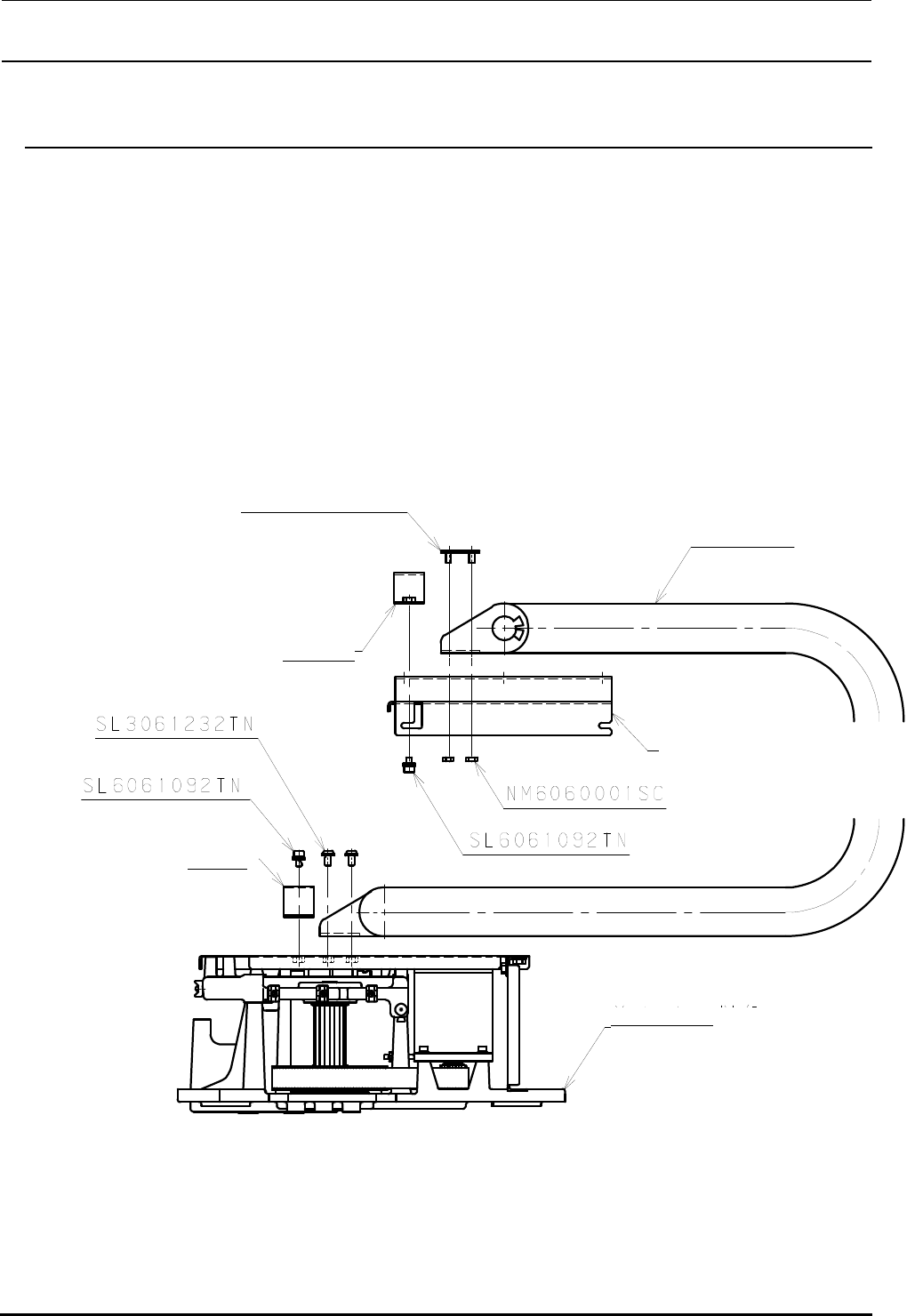

图１－７－２－１
电缆灯YU
电缆灯YB
轨道托架
A
X机架端L组件
CB 角锚
Y
轴轨道
１－20
Rev2.00
维修调整要领书
1-8．XY电缆支座的更换要领说明
1-8-1．拆下X电缆

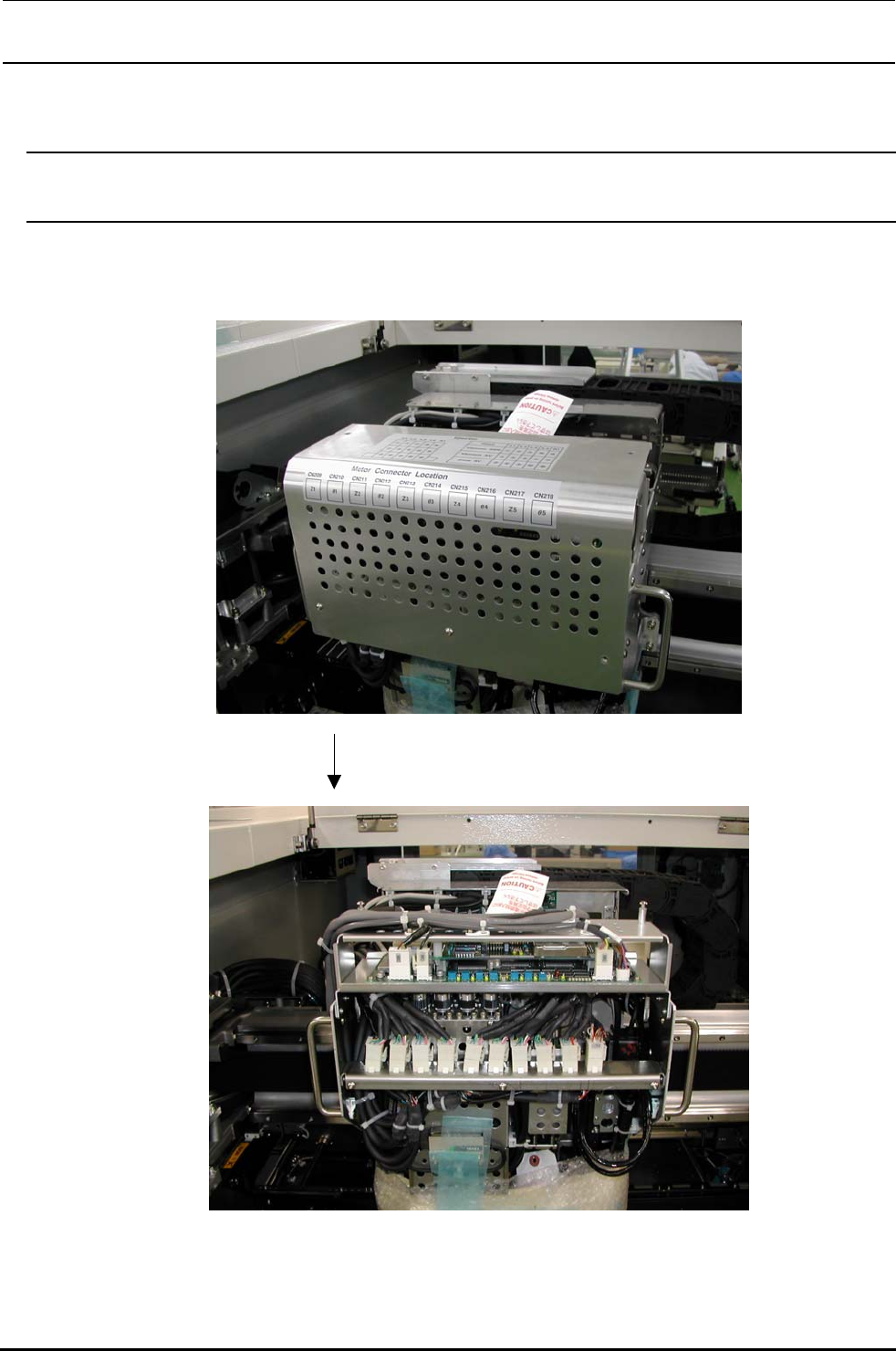

1）卸下贴片头的盖罩，剪掉束线带。
图1-8-1-1
图1-8-1-2
１－21
