4-9
4-8．更换后的重新调整一览
表 4-8-1 更换后的重新调整一览
摄像机
配件 L
摄像机配
件 R
照明配件 CCD 相
机镜头
左
CCD 相
机镜头
右
照明基板
组件
镜头滤光
片
焦点调整 ○ ○ － ○ ○ － －
滤光镜调整 △ △ ○ △ △ － ○
OCC 光量调整（注） △ △ ○ △ △ ○ ○
OCC 偏差（注） ○ ○ － ○ ○ － －
原点粗调（注） ○ － － ○ － － －
头部偏差（注） ○ － － ○ － － －
BMR 偏差（注） ○ － － ○ － － －
HMS 偏差（注） ○ － － ○ － － －
贴装综合偏差（注） ○ － － ○ － － －
VCS 相机偏差（注） △ － － △ － － －
VCS 综合偏差（注） △ － － △ － － －
○：必须 ：确认 －：不需要
（注） 参考ＭＳ参数
注意
为了防止人体受到伤害，ＨＯＤ操作时请不要把手放到装置内部，也不要把脸货
头靠近装置。
Rev2.00
维修调整要领书
危险 为了防止突然的起动造成事故，请端掉电源之后再操作。
5 基板传送装置
5-1．传送皮带的更换
１）请松开传送皮带用张力挑帐皮带轮。

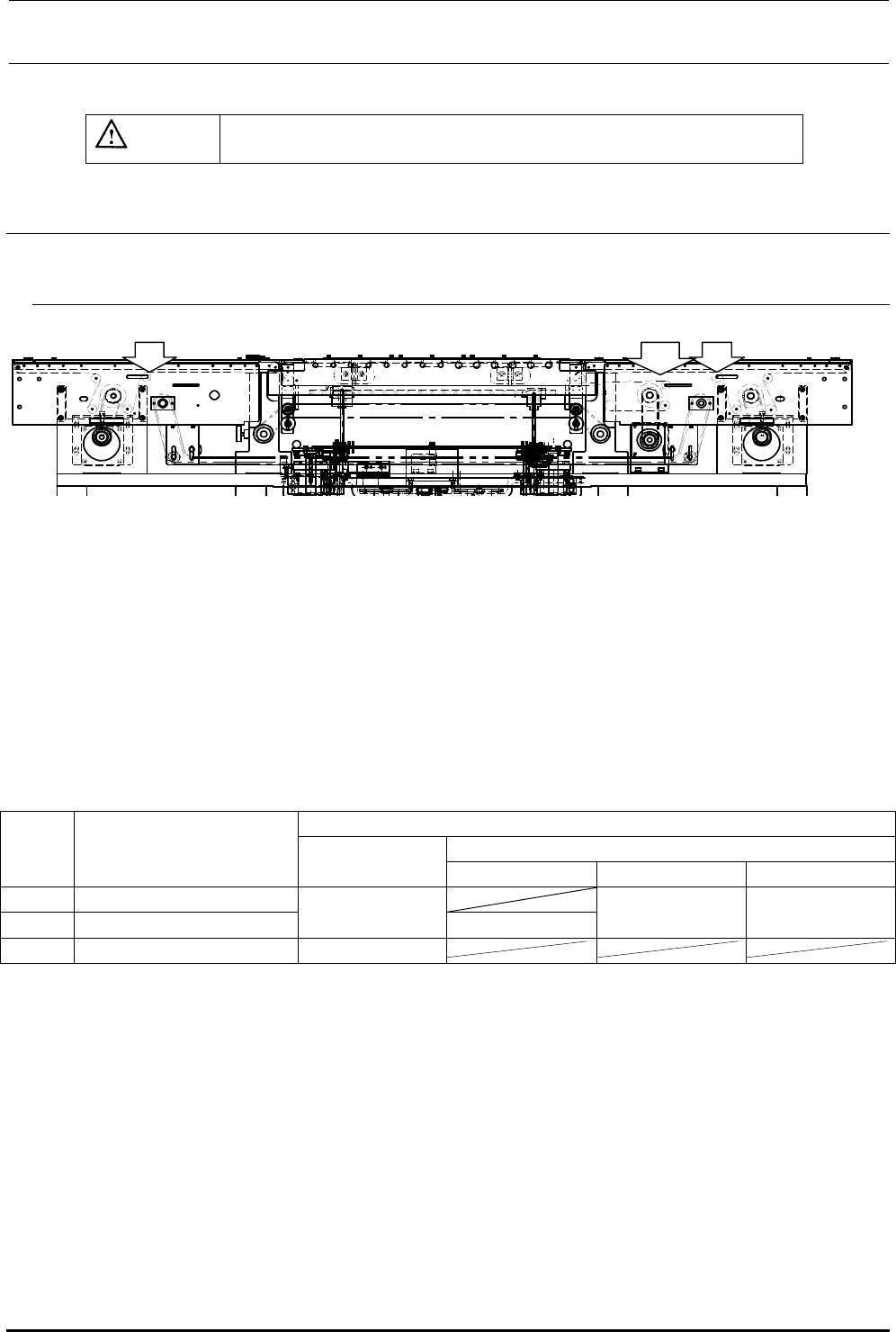

图５－１－１
２）更换成表５－１－１货号的皮带。
３）调整传送皮带的张力时，先测定没有施加张力的皮带长度，移动长孔部的传送皮带轮的位置，让长
度增加 0.5％。
调整方法是，用铅笔等在传送轨上的传送带上做二个记号，距离 200mm。
移动传送皮带轮，施加张力，让 2 个标记的距离变成 201mm。
此时，ＣＥＮＴＥＲ缓冲，请注意传送轨带ＦＣ、ＲＣ施加皮带张力时，不要抬起来。
表５－１－１
ＩＮ・ＯＵＴ
选购品
基板
尺寸
ＣＥＮＴＥＲ
标准
L-wide（W 规格） 传送延长 150 传送延长 250
M ４００００８６４
４００００８６３ ４００１１０５８ ４００１１０６５
L ４０００１０７０ ４００００７９０
E ４０００１０７０ ４０００１８６０
5-1
Rev2.00
维修调整要领书
5-2．传送皮带轮的更换
传送皮带轮有 2 种。变更安装位置，错误组装方法的话，皮带轮的转动变化，传送皮带轮的校准也
变坏，发生皮带磨损。
请参照各传送皮带轮的组装方法。
5-2-1．传送皮带轮Ａ组：Ｅ２１１１７１５０Ａ０
Ｎｏ 货 号 品 名 数量
１ Ｅ２１１１７１５０００ 传送皮带轮Ａ １
２ ＳＢ１０４０００１００ 凸轮轴承 １

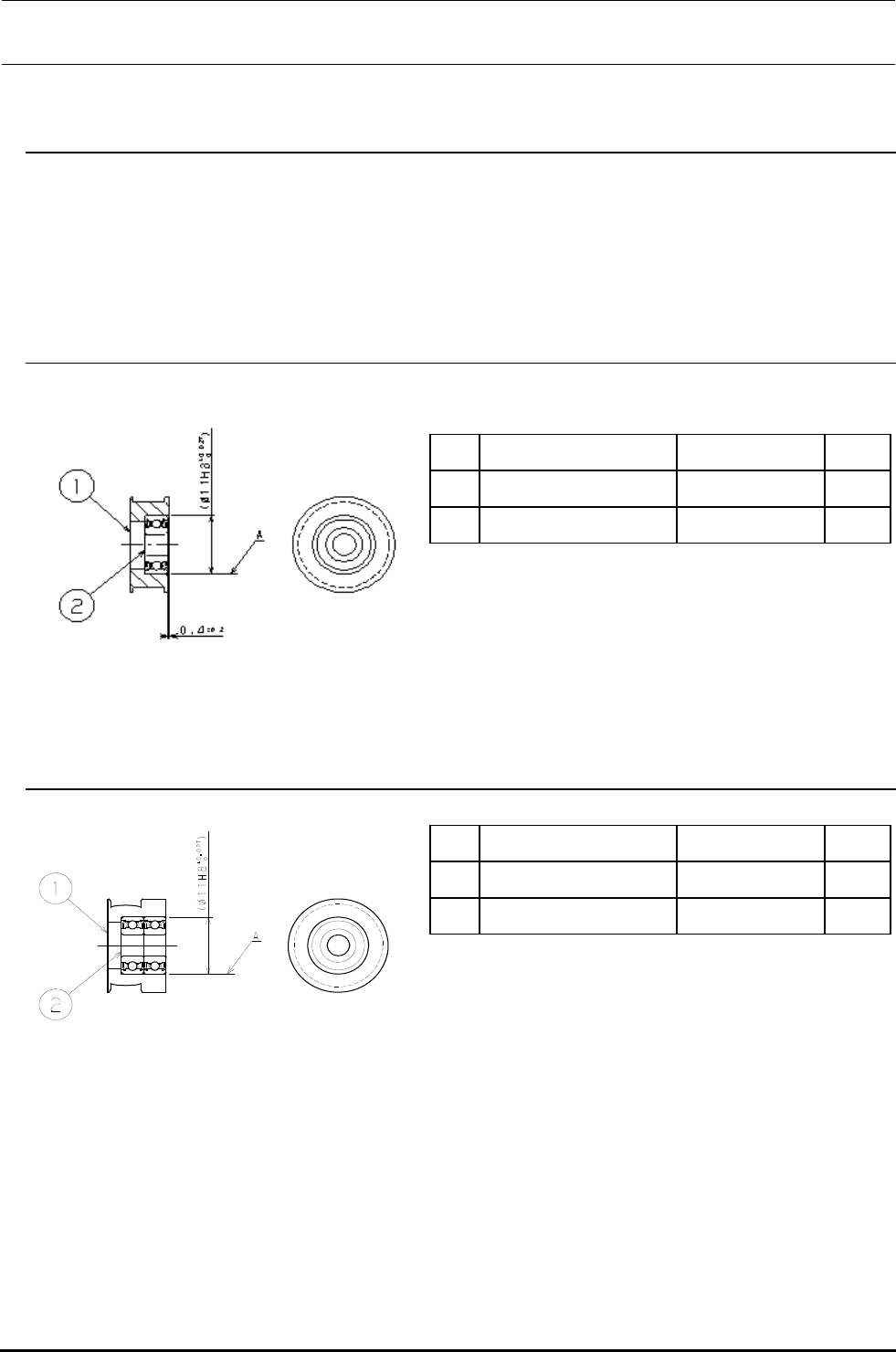

图５－２－１
5-2-2．传送皮带轮Ｂ组：Ｅ２０８９７２１０Ａ０
Ｎｏ 货 号 品 名 数量
１ Ｅ２０８９７２１００００ 传送皮带轮Ｂ １
２ ＳＢ１０４０００１００ 凸轮轴承 ２
图５－２－２
5-2
