RHS2B 维修手册 5.2 常规检查 5.2-12 DA4MCC-80- 020-A0 5.2.11 引线校正装置图 5.2-10: 引线校正装置检查周期检查项目 • 确保引线校正爪没有磨损或损坏每日 • 确保引线校正爪开/合正常加油元件号加油点油种油量周期润滑方法 [1] 轴承 [2] LM 导杆 [3] 凸轮从动件 [4] 销 [5] 钩黄油 • 彻底除去粘在表面上的所有灰尘，施加薄薄的一…

RHS2B

维修手册

5.2 常规检查

DA4MCC-80-020-A0 5.2-11

5.2.10 V 切割装置

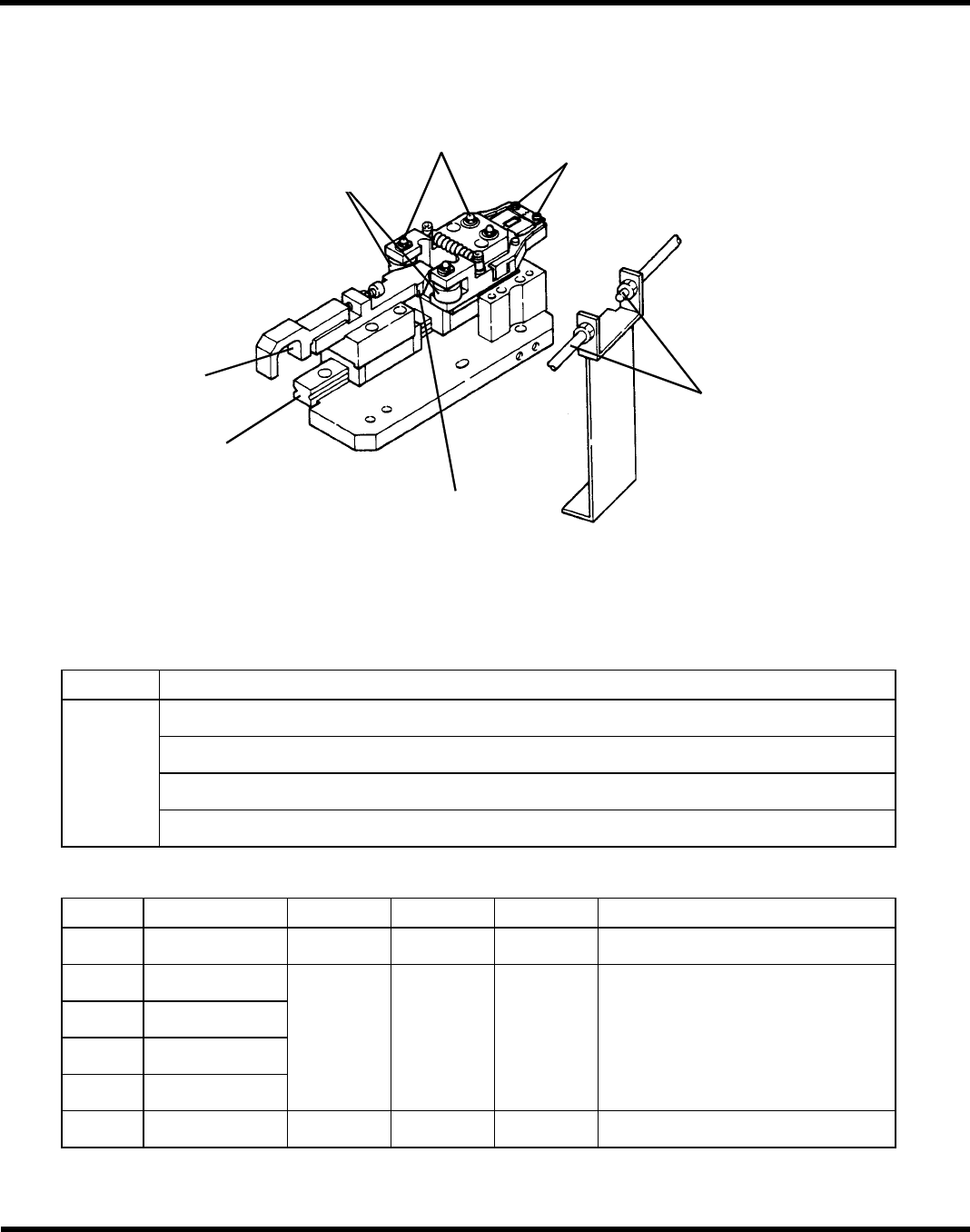

图 5.2-9:V 切割装置

检查

周期检查项目

• 用刷子将 V 型切割爪的边缘弄干净，除去切口废料

• 确保 V 型切割爪没有粘染润滑剂和灰尘。

• 确保 V 型切割爪没有磨损或损坏

每日

• 确保 V 型切割爪开/合顺畅

加油

元件号加油点油种油量周期润滑方法

(1) 滚子机油 1-2 滴每月

• 向轴孔加 1 或 2 滴

[2] LM 导杆

[3] 油嘴

[4] 推杆凸轮

[5] 钩

黄油适量每周

• 彻底除去粘在表面上的所有灰

尘，施加薄薄的一层黄油。

⊗

传感器 — — 每日

• 确保润滑剂不与传感器接触。

(1) Roller

V-cut claw

[3] Grease nipple

[2] LM guide

[4] Pusher cam

[5] Hook

f Sensor

[3]油嘴

V 切割爪

⊗传感器

[4]推杆凸轮

[2] LM 导杆

[

]

钩

[1]辊子

RHS2B

维修手册

5.2 常规检查

5.2-12 DA4MCC-80-020-A0

5.2.11 引线校正装置

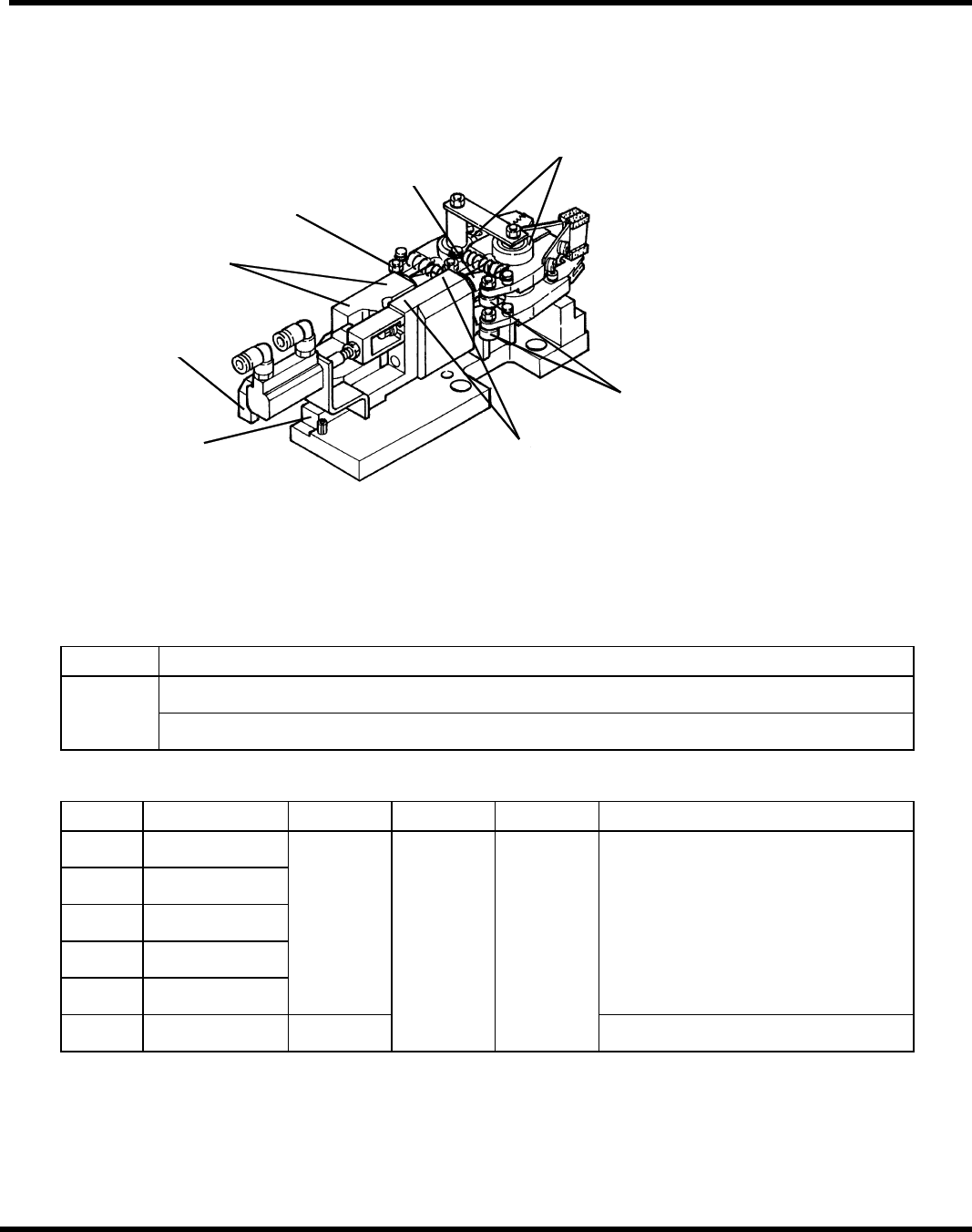

图 5.2-10: 引线校正装置

检查

周期检查项目

• 确保引线校正爪没有磨损或损坏

每日

• 确保引线校正爪开/合正常

加油

元件号加油点油种油量周期润滑方法

[1] 轴承

[2] LM 导杆

[3] 凸轮从动件

[4] 销

[5] 钩

黄油

• 彻底除去粘在表面上的所有灰尘，

施加薄薄的一层黄油。

[6] 加油孔机油

适量每周

• 向油孔内加注适量的机油。

[1] Bearing

[3] Cam follower

[4] Pin

[2] LM guide

[5] Hook

(6) Oiling hole

[1]轴承

[4]插销

[3]凸轮从动件

[

]

油孔

[5]钩

[2]LM 导杆

[6]油孔

[3]凸轮从动件

RHS2B

维修手册

5.2 常规检查

DA4MCC-80-020-A0 5.2-13

5.2.12 元件定位装置

图 5.2-11: 元件定位装置

检查

周期检查项目

• 确保备用销上/下运动正常。

每日

• 确保引线校正爪没有磨损或损坏。

加油

元件号加油点油种油量周期润滑方法

[1] LM 导杆

[2] 钩

[3] 钩

黄油适量每周

• 彻底除去粘在表面上的所有灰尘，

施加薄薄的一层黄油。

[3] Hook

[2] Hook

Backup pin

[1] LM guide

[2]钩

[3]钩

[1]导杆
