4.3 气动控制
DA4MCC-14-030-A0 4.3-1
4.3 气动控制
章节管理编号：DA4MCC-14-030-A0

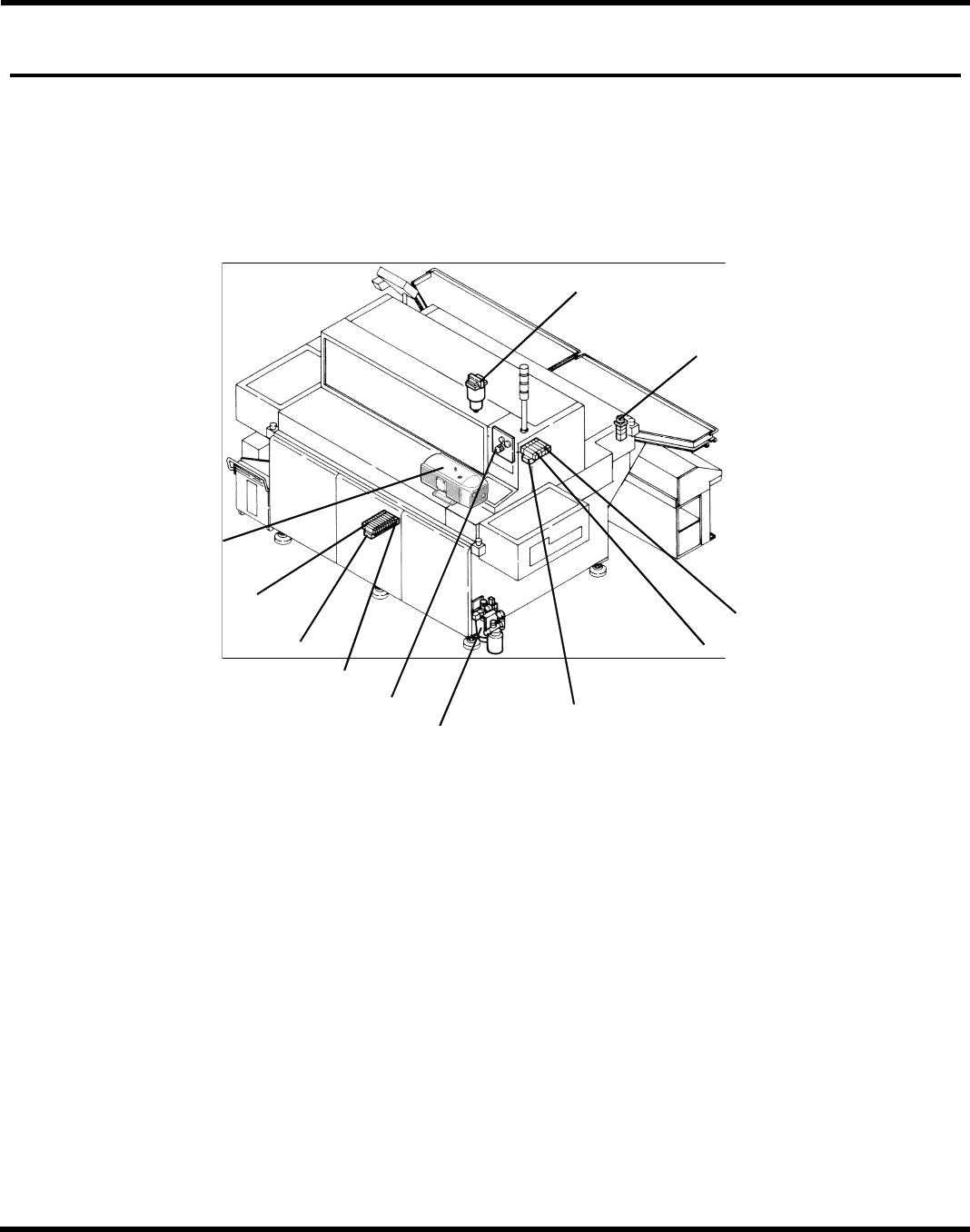

4.3.1 气动控制装置布置
1
1. 集气管: VV5QZ32-05C
2. 电磁阀: VQZ3121-5L0-C6
3. 电磁阀： VQZ3221-5L0-C6
4. 调节器： AR2000-02
5. 储气箱： NK-T-1
6. 集气管： VV5QZ32-12C
7. 机械阀门： VFM350-02-34G
8. MR 装置： AMR4000-03SE3
9. 真空泵： QR-0100
5
7
2
3
1
2
9
4
3
6
8
RHS2B
维修手册
4.3 气动控制
4.3-2 DA4MCC-14-030-A0
4.3.2 气动回路示意图
A2
插件装置
（上底）
集气管
组件切割装置
上料器/卸料器
元件进给装置
（下底）
集气管
元件进给装置
8 套气缸 带电磁阀
P
P
A4
A1
A3
P
P
MR 装置
MR4000-03SE3
止动阀
TKT-3/8
