RHS2B 维修手册 5.2 常规检查 5.2-8 DA4MCC-80 -020-A0 5.2.7 传送卡盘图 5.2-6: 传送卡盘检查周期检查项目每日 • 确保传送卡盘开/闭顺畅。加油元件号加油点油种油量周期润滑方法 [1] 凸轮从动件 [2] 爪 [3] 板 [4] 凸轮 [5] 油嘴黄油适量每周 • 彻底除去粘在表面上的所有灰尘，施加薄薄的一层黄油。 [1] Cam follower […

RHS2B

维修手册

5.2 常规检查

DA4MCC-80-020-A0 5.2-7

5.2.6 插入驱动装置

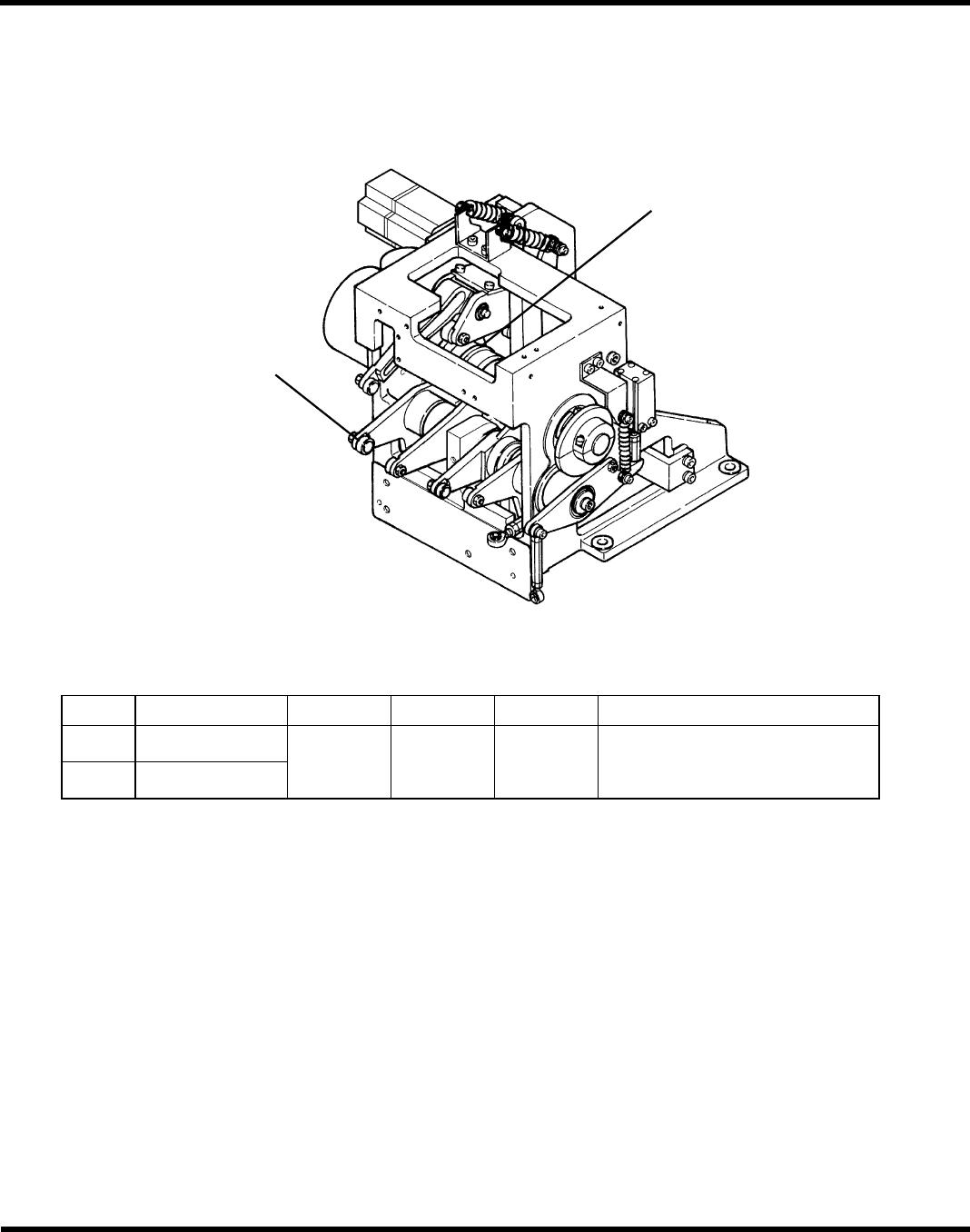

图 5.2-5: 插入驱动装置

加油

元件号加油点油种油量周期润滑方法

[1] 凸轮

[2] 凸轮从动件

黄油适量每周

• 彻底除去粘在表面上的所有灰

尘，施加薄薄的一层黄油。

[1] Cam

[2] Cam follower

[1] 凸轮

[2] 凸轮从动件

RHS2B

维修手册

5.2 常规检查

5.2-8 DA4MCC-80-020-A0

5.2.7 传送卡盘

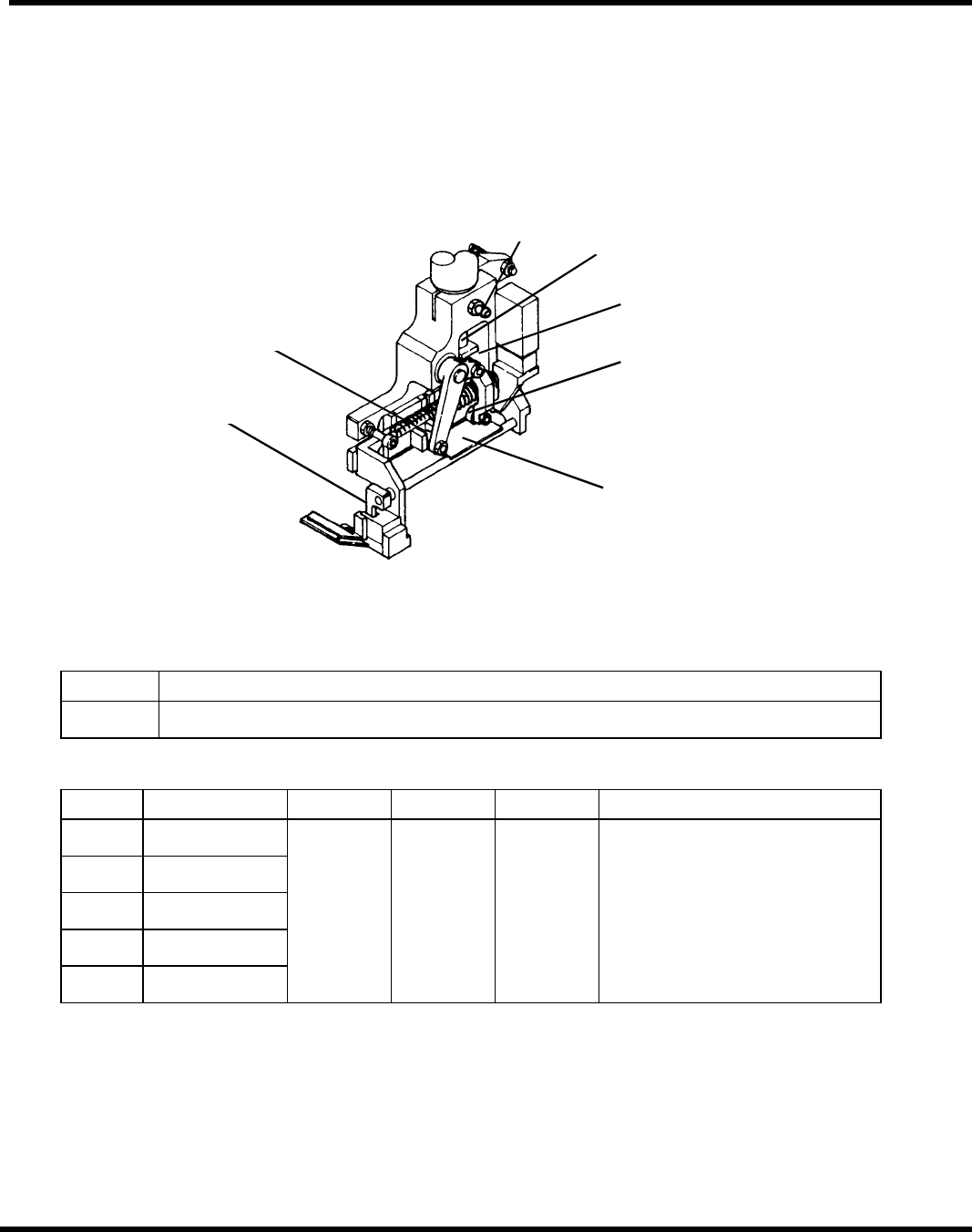

图 5.2-6: 传送卡盘

检查

周期检查项目

每日

• 确保传送卡盘开/闭顺畅。

加油

元件号加油点油种油量周期润滑方法

[1] 凸轮从动件

[2] 爪

[3] 板

[4] 凸轮

[5] 油嘴

黄油适量每周

• 彻底除去粘在表面上的所有灰

尘，施加薄薄的一层黄油。

[1] Cam follower

[5] Grease nipple

[4] Cam

[2] Claw

[3] Plate

[5]油嘴

[4]凸轮

[1]凸轮从动件

[2]凸轮

[3]板

[1]凸轮从动件

RHS2B

维修手册

5.2 常规检查

DA4MCC-80-020-A0 5.2-9

5.2.8 传送头

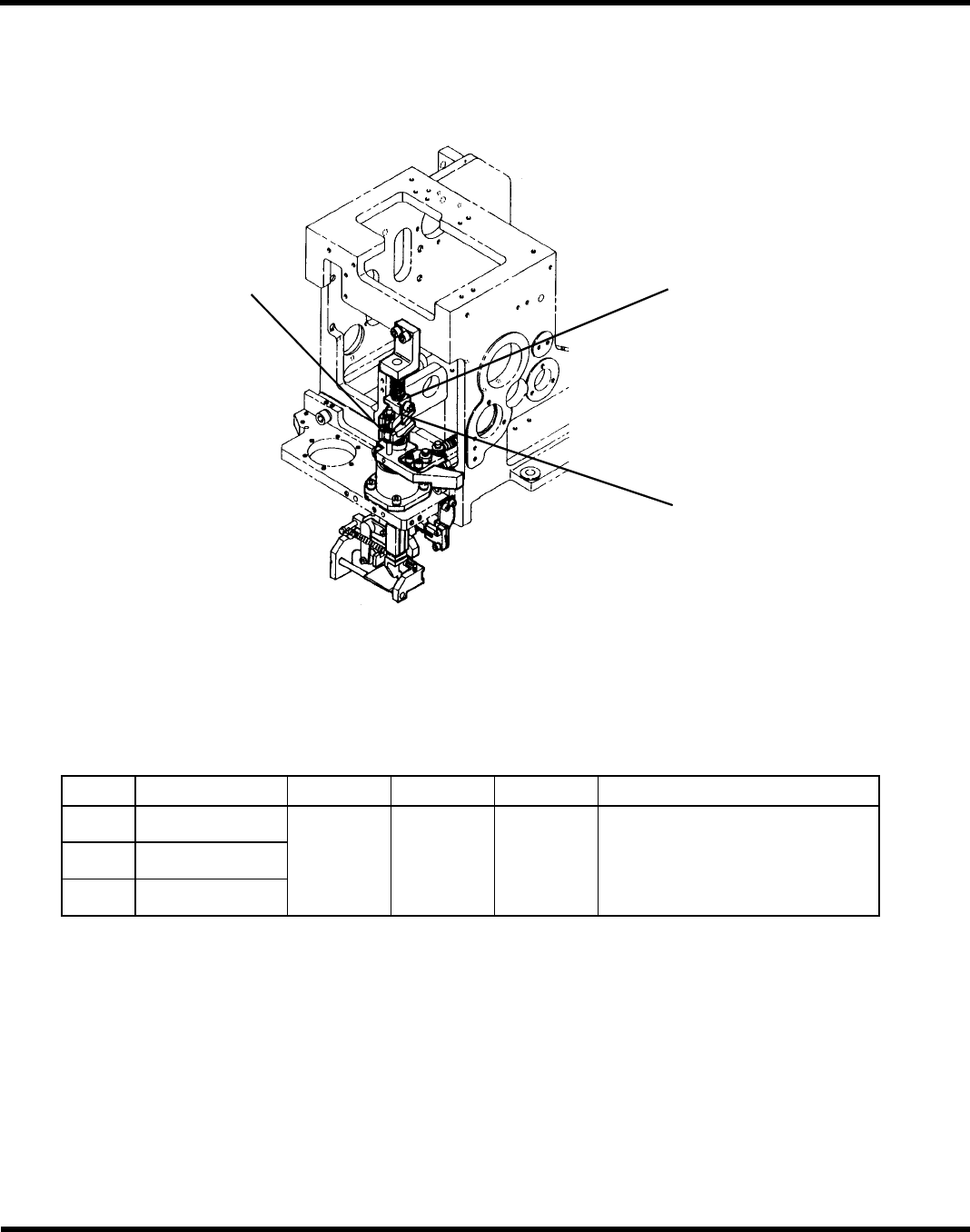

图 5.2-7: 传送头

加油

元件号加油点油种油量周期润滑方法

[1] 座架A

[2] 座架B

[3] 外轴

黄油适量每周

• 彻底除去粘在表面上的所有灰

尘，施加薄薄的一层黄油。

[2] 座架 B

[1] 座架 A

[3]

外轴
