26 | 中文 1 609 92A 2V9 | (23.11.1 6) Bosch Power Tools 技術性數據 安裝 安裝保護裝備 維修電動工具或換裝零、配件之前，務必從插座上 拔出插頭。 指示﹕ 如果研磨片在工作中途斷裂了，或者防護罩 上 / 電動工具上 的接頭損壞了， 務必即刻將電動工具 交給顧客服務處修理。地址可以參考 " 顧客服務處和 顧客咨詢中心 "。 研磨時使用的防護罩 把防護罩 8 放在主軸…
中文 | 25
Bosch Power Tools 1 609 92A 2V9 | (23.11.16)
身體不要對著旋轉砂輪，也不要站在其後。 當把砂
輪從操作者身邊的操作點移開時，可能的反彈會使
旋轉砂輪和電動工具朝你推來。
當砂輪被卡住或無論任何原因而中斷切割時，關掉
電動工具並握住工具不要動，直到砂輪完全停止。
決不要試圖當砂輪仍然運轉時使切割砂輪脫離切
割，否則會發生反彈。 調查並采取校正措施以消除
砂輪卡住的原因。
不得在切割片與工件接觸的情況下啟動切割機，不
能在工件上重新起動切割操作。讓砂輪達到全速後
再小心地重新進入切割。 如果電動工具在工件上重
新起動，砂輪可能會卡住，爬出或反彈。
支撐住板材或超大工件可使得砂輪卡住和反彈的危
險降到最低限度。 大工件憑借自重而下垂。必須在
工件靠近切割線處和砂輪兩側近工件邊緣處放置支
承。
當進行 " 盲切割 " 進入牆體或其他盲區時要格外小
心。 伸出的砂輪可能會割到煤氣管或水管，電線或
由此引起反彈的物體。
砂光操作的專用安全警告
當砂光時，不要使用超大砂盤紙。選用砂盤紙時應
按照制造商的推薦。 超出砂光墊盤的大砂盤紙有撕
裂的危險並且會引起纏繞、砂盤的撕裂或反彈。
鋼絲刷操作的專用安全警告
要意識到即使正常操作時鋼絲線也會從刷子甩出。
不要對鋼絲刷施加過大的負荷而使得鋼絲線承受過
應力。 鋼絲線可能會輕易刺入薄的衣服和 / 或皮
膚內。
如果建議鋼絲刷使用護罩，則不允許該護罩對鋼絲
輪或鋼絲刷有任何干擾。 鋼絲輪或鋼絲刷在工作負
荷和離心力作用下直徑會變大。
其它的警告事項
請佩戴護目鏡。
使用合適的偵測裝置偵察隱藏的電線，或者向當地
的相關單位尋求支援。 接觸電線可能引起火災並讓
操作者觸電。損壞了瓦斯管會引起爆炸。鑿穿水管
不僅會造成嚴重的財物損失，也可能導致觸電。
如果電源突然中斷，例如停電或不小心拔出插頭，
得馬上解除起停開關的鎖定，並把它設定在關閉的
位置。 這樣可以避免機器突然再起動而造成失控。
固定好工件。 使用固定裝置或老虎鉗固定工件，會
比用手持握工件更牢固。
產品和功率描述
閱讀所有的警告提示和指示。 如未確實
遵循警告提示和指示，可能導致電擊、
火災並且 / 或其他的嚴重傷害。
按照規定使用機器
本電動工具適合在金屬和石材上進行切割，粗磨以及
使用鋼絲刷研磨。操作機器時不需要用水衝刷。
使用結合的磨具切割時，必須安裝特殊的切割防護
罩。
切割石材時，必須安裝合適的吸塵裝置。
安裝了經過許可的磨具後，也可以使用本電動工具進
行砂紙研磨。
插圖上的機件
機件的編號和電動工具詳解圖上的編號一致。
1 主軸鎖定鍵
2 起停開關
3 設定轉速的指撥輪 (GWS 6- 100 E/
GWS 6- 115 E/GWS 6- 125 E)
4 輔助手柄 （絕緣握柄）
5 針對 M 14 主軸的通用扳手*
6 針對 M 10 主軸的通用扳手 *
7 主軸
8 針對研磨時使用的防護罩
9 防護罩的固定螺絲
10 含 O 形環的固定法蘭
11 磨片*
12 夾緊螺母
13 快速螺母 *
14 超合金杯碟*
15 針對切割時使用的防護罩*
16 切割片*
17 護手片*
18 橡膠磨盤*
19 砂紙*
20 圓螺母*
21 杯形鋼絲刷*
22 以導引板切割時所使用的吸塵罩*
23 金剛石切割片*
24 手柄 （絕緣握柄）
*圖表或說明上提到的附件，並不包含在基本的供貨範圍中。
本公司的附件清單中有完整的附件供應項目。
OBJ_BUCH-704-005.book Page 25 Wednesday, November 23, 2016 10:50 AM
26 | 中文
1 609 92A 2V9 | (23.11.16) Bosch Power Tools
技術性數據
安裝
安裝保護裝備
維修電動工具或換裝零、配件之前，務必從插座上
拔出插頭。
指示﹕ 如果研磨片在工作中途斷裂了，或者防護罩
上 / 電動工具上 的接頭損壞了，務必即刻將電動工具
交給顧客服務處修理。地址可以參考 " 顧客服務處和
顧客咨詢中心 "。
研磨時使用的防護罩
把防護罩 8 放在主軸頸上。根據工作需要調整好防護
罩 8 的位置。接著要鎖牢防護罩 8，此時要擰緊固定
螺絲 9 ，擰緊時使用通用扳手 5/6。
適度地調整防護罩 8，避免讓工作時產生的火花噴
向操作者。
指示 : 防護罩 8 上有特殊突起，如此可以避免在電動
工具上安裝了不合適的防護罩。
切割時使用的防護罩
使用結合的磨具切割時，務必安裝針對切割的防護
罩 15。
在石材上進行切割時，必須安裝合適的吸塵裝置。
以安裝研磨防護罩 8 的方式安裝切割防護罩 15。
切割時使用的帶有導引板的吸塵罩
安裝切割時使用的帶有導引板的吸塵罩 22 的方式，
与安裝研磨防護罩 8 的方式相同。
輔助手柄
操作電動工具時務必使用輔助手柄 4。
根據工作要求，把輔助手柄 4 安裝在機頭的右側或左
側。
護手片
使用橡膠磨盤 18， 杯形鋼絲刷， 輪刷和千葉砂磨
輪工作時， 務必在機器上加裝護手片 17。
使用輔助手柄 4 夾住護手片 17。
角磨機 GWS...
Professional
5-100 580 5-115 670 6-100
物品代碼 0 601 ... 376 0.. 376 0.. 376 2.. 375 0.. 375 0..
額定輸入功率
瓦 580 580 580 670 670
輸出功率
瓦 300 300 300 400 400
額定轉速
次 / 分 11000 11000 11000 11000 11000
最大砂輪直徑
毫米 100 100 115 100 100
主軸螺紋
M 10 M 10 M 14 M 10 M 10
研磨軸上的最大螺紋長度
毫米
17
17
22
17 17
設定轉速 – ––––
重量符合 EPTA-Procedure 01:2014
公斤 1.8 1.8 1.9 1.8 1.8
絕緣等級
/II /II /II /II /II
角磨機 GWS...
Professional
6-100 E 6-115 6-115 E 6-125 6-125 E
物品代碼 0 601 ... 375 7.. 375 0.. 375 5..
375 7..
375 9..
375 1.. 375 9..
額定輸入功率
瓦 670 670 670 670 670
輸出功率
瓦 400 400 400 400 400
額定轉速
次 / 分 11000 11000 11000 11000 11000
轉速設定範圍
次 / 分 2800
– 11000
–2800
–11000
– 2800
– 11000
最大砂輪直徑
毫米 100 115 115 125 125
主軸螺紋
M 10 M 14 M 14 M 14 M 14
研磨軸上的最大螺紋長度
毫米
17
22 22 22 22
設定轉速
–
–
重量符合 EPTA-Procedure 01:2014
公斤 1.8 1.9 1.9 1.9 1.9
絕緣等級
/II /II /II /II /II
本說明書提供的參數是以 230 伏特為依據，於低電壓地區，此數據有可能不同。
OBJ_BUCH-704-005.book Page 26 Wednesday, November 23, 2016 10:50 AM
中文 | 27
Bosch Power Tools 1 609 92A 2V9 | (23.11.16)

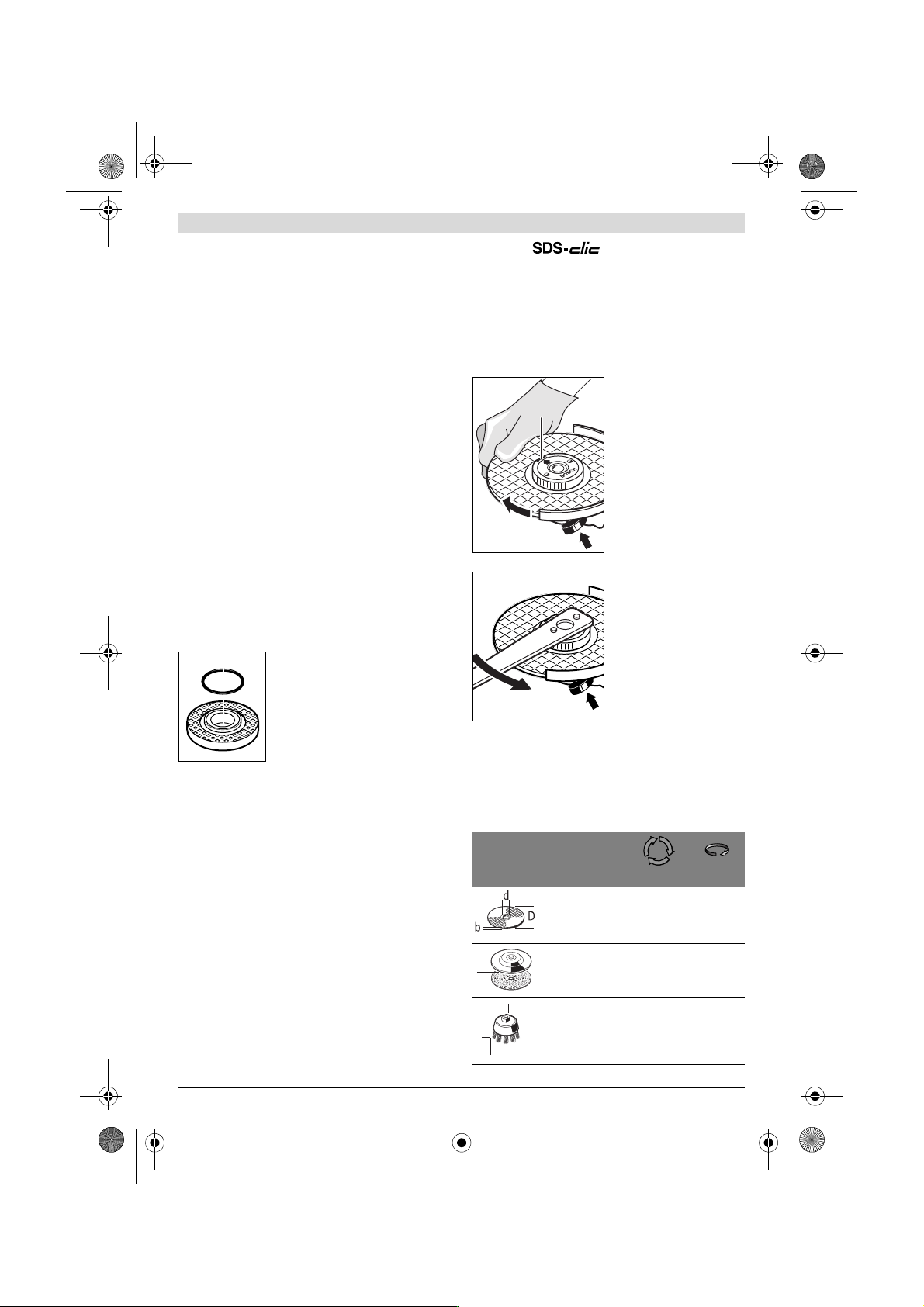

安裝磨具
維修電動工具或換裝零、配件之前，務必從插座上
拔出插頭。
在研磨/割片尚未冷卻之前，切勿持握研磨/割片。
工作時切割片會變得非常炙熱。
清潔主軸 7 和所有即將安裝的零件。
安裝及拆卸磨具時，必須先使用主軸鎖定鍵 1 固定主
軸。
待主軸完全靜止后，才可以使用主軸鎖定鍵。 否則
可能會損壞電動工具。
研磨 / 切割片
注意磨具的規格。磨具上的孔直徑必須和固定法蘭完
全吻合。不可以使用轉接頭或異徑管。
使用金剛石切割片時，金剛石切割片上的箭頭方向，
必須和機器的轉向一致 （參考機頭上的轉向箭頭）。
安裝過程請參考插圖。
轉入夾緊螺母 12 以便固定研磨 / 切割片。接著再使
用通用扳手 5/6 擰緊夾緊螺母，請參考 " 快速螺
母"。
在安裝好磨具且尚未開動機器之前，必須檢查磨具
是否正確地裝牢了，磨具能否自由無阻地旋轉。務
必 確定磨具轉動時不會和防護罩或其它的機件產
生磨擦。
針對 M 14 主軸的固定法蘭 : 在固
定法蘭 10 的定心軸環上有一個塑
料零件 （O 形環）。如果缺少 O
形環或 O 形環損壞了，務必在繼
續使用之前更換固定法蘭 10。
針對 M 10 主軸的固定法蘭 : 這個
固定法蘭是雙面都可以使用的。
千葉砂磨輪
使用千葉砂磨輪工作時務必在機器上加裝護手片
17。
橡膠磨盤
使用橡膠磨盤 18 工作時務必在機器上加裝護手片
17。
安裝過程請參考插圖。
轉入圓螺母 20 並使用通用扳手 5/6 擰緊螺母。
杯形鋼絲刷 / 輪刷
使用杯形鋼絲刷或輪刷工作時務必在機器上加裝護
手片 17。
安裝過程請參考插圖。
把杯形鋼絲刷 / 輪刷裝入主軸中，上述磨具必須緊靠
在主軸螺紋末端的法蘭上。使用開口扳手擰緊杯形鋼
絲刷 / 輪刷裝。
快速螺母
可以使用快速螺母 13 代替夾緊螺母 12。如此可以簡
化更換磨具的工作，無須借助任何工具。
快速螺母 13 只能安裝在砂輪或切割片上。
只能使用完好，未受損的快速螺母 13。
安裝快速螺母 13 時請注意，標示字母的這一面不可
以朝向砂輪；箭頭必須指著記號 25。
使用主軸鎖定鍵 1 固定主
軸。然後朝著順時針的方
向用力地轉動砂輪，以便
擰緊快速螺母。
如果安裝正確，而且快速
螺母未損壞的話，一般可
以用手朝著逆時針的轉向
擰松快速螺母。
如果無法用手取出快速螺
母，則要使用通用扳手擰
松螺母，千萬不可以使用
鉗子強行轉開螺母。請參
考插圖安裝通用扳手
5/6 。
機器適用的磨具
您可以使用本說明書中提到的所有磨具。
選用磨具的許可轉速 〔次 / 分〕或圓周轉速
〔米 / 秒〕，必須和以下表格中的數據一致。
因此必須認清磨具標簽上的許可 轉速 / 圓周速度。
最大
[毫米]
[毫米]
D b d [次/分] [米/秒]
100
115
125
6
6
6
16.0
22.2
22.2
11000
11000
11000
80
80
80
100
115
125
–
–
–
–
–
–
11000
11000
11000
80
80
80
70
75
30
30
M 10
M14
11000
11000
45
45
25
D
D
b
d
