한국어 | 35 Bosch Power Tools 1 609 92A 2V9 | (23.11.16) 손 보호대 고무판 18 이나 컵 브러시 / 디스크 브러시 / 팬 그라인 딩 디스크를 사용하여 작업할 경우 항상 손 보호대 17 을 조립하여 사용해 야 합니다 . 손 보호 대 17 을 보조 손잡이 4 와 함께 고정시킵니다 . 연마공구 조립하기 전동공구를 보수 정비하기 전에 반드시 콘센 트에서…
34 | 한국어
1 609 92A 2V9 | (23.11.16) Bosch Power Tools
제품 사양
조립
안전장치 조립하기
전동공구를 보수 정비하기 전에 반드시 콘센트에서
전원 플러그를 빼십시오 .
주의: 기기가 작동 중에 연마석이 깨지거나 안전반이나
전동공구에 있는 홀더 장치가 손상된 경우 전동공구를
즉시 고객 서비스 센터에 보내야 합니다 ( 주소는 “ 보
쉬 AS 및 고객 상담 ” 참조 ).
연마작업용 안전반
안전반 8 을 스핀들 넥에 끼웁니다 . 필요한 작업 과정
에 따라 안전반 8 의 위치를 맞추십시오 . 콤비 스패너
5나 6 로 잠금 나사 9 를 조여 안전반 8 을 고정하십시
오.
안전반 8 을 작업자에게 스파크가 튀지 않도록 맞춥
니다 .
주의 : 안전반 8 에 있는 눈금치에 따라 전동공구 모델
에 맞는 안전반만을 조립할 수 있게 되어 있습니다 .
절단작업용 안전반
절단석을 이용한 절단 시에는 항상 절단작업용 안전
반 15 를 사용해야 합니다 .
석재 절단 시에는 분진 추출장치가 설치되어 있어야
합니다 .
절단작업용 안전반 15 의 조립은 연마작업용 안전반 8
을 조립하는 것과 같습니다 .
절단 가이드가 있는 흡입 후드
절단 가이드가 있는 흡입 후드 22 의 조립은 연마작업
용 안전반 8 을 조립하는 것과 같습니다 .
보조 손잡이
반드시 보조 손잡이 4 를 장착하여 전동공구를 사용
하십시오 .
보조 손잡이 4 는 작업 방법에 따라 기어 헤드의 오른
쪽이나 왼쪽에 장착할 수 있습니다 .
앵글 그라인더 GWS...
Professional
5-100 580 5-115 670 6-100
제품 번호
0 601 ... 376 0.. 376 0.. 376 2.. 375 0.. 375 0..
소비 전력
W580580 580 670 670
출력
W300300 300 400 400
정격 속도
rpm 11000 11000 11000 11000 11000
연마석 직경 , 최대
mm 100 100 115 100 100
연삭 스핀들 나사
M 10 M 10 M 14 M 10 M 10
연삭 스핀들의 최대 나사 길이
mm
17
17
22
17 17
속도 설정
- ----
EPTA 공정 01:2014 에 따른 중량
kg 1.8 1.8 1.9 1.8 1.8
안전 등급
/II /II /II /II /II
앵글 그라인더 GWS...
Professional
6-100 E 6-115 6-115 E 6-125 6-125 E
제품 번호
0 601 ... 375 7.. 375 0.. 375 5..
375 7..
375 9..
375 1.. 375 9..
소비 전력
W670670 670 670 670
출력
W400400 400 400 400
정격 속도
rpm 11000 11000 11000 11000 11000
속도 설정 범위
rpm 2800
- 11000
-2800
-11000
-2800
-11000
연마석 직경 , 최대
mm 100 115 115 125 125
연삭 스핀들 나사
M 10 M 14 M 14 M 14 M 14
연삭 스핀들의 최대 나사 길이
mm
17
22 22 22 22
속도 설정
-
-
EPTA 공정 01:2014 에 따른 중량
kg 1.8 1.9 1.9 1.9 1.9
안전 등급
/II /II /II /II /II
자료는 정격 전압 [U] 230 V 를 기준으로 한 것입니다 . 전압이 낮거나 각국의 특수한 모델에 따라 달라질 수 있습니다 .
OBJ_BUCH-704-005.book Page 34 Wednesday, November 23, 2016 10:50 AM
한국어 | 35
Bosch Power Tools 1 609 92A 2V9 | (23.11.16)
손 보호대
고무판 18 이나 컵 브러시 / 디스크 브러시 /팬 그라인
딩 디스크를 사용하여 작업할 경우 항상 손 보호대
17 을 조립하여 사용해야 합니다 .
손 보호대 17 을 보조 손잡이 4 와 함께 고정시킵니다 .
연마공구 조립하기
전동공구를 보수 정비하기 전에 반드시 콘센트에서
전원 플러그를 빼십시오 .
완전히 식을 때까지 연마석이나 절단석을 만지지 마
십시오 . 작업 시 매우 뜨거워지기 때문입니다 .
연삭 스핀들 7 의 기타 조립할 부품을 모두 깨끗이 닦
습니다 .
연마공구를 조이거나 풀려면 , 스핀들 잠금 버튼 1 을 눌
러 연삭 스핀들을 잠급니다 .
스핀들 잠금 버튼은 연삭 스핀들이 완전히 정지된 상
태에서만 작동하십시오 . 그렇게 하지 않으면 전동공
구가 손상될 수 있습니다 .
연마석 / 절단석
연마공구의 치수를 확인하십시오 . 구멍의 지름은 수용
플랜지에 정확히 맞아야 합니다 . 변형 조각이나 어댑터
를 사용해서는 안됩니다 .
다이아몬드 절단석을 사용할 경우 , 다이아몬드 절단석
의 회전 방향 화살표와 전동공구의 회전 방향이 일치해
야 하는 것에 주의하십시오 ( 기어 헤드의 회전 방향 화
살표 참조 ).
조립 순서는 도면에 나와있습니다 .
연마석 / 절단석을 고정하려면 클램핑 너트 12 를 끼우
고 나서 콤비 스패너 5나 6 으로 고정하십시오 , “ 순
간 교환 너트 ” 내용 참조 .
연마석을 조립하고 나서 전원 스위치를 켜기 전에 연
마석이 제대로 조립되어 있는지 장애없이 잘 돌아가
는지 확인하십시오 . 연마석이 안전반이나 다른 부위
에 닿지 않도록 해야 합니다 .
연삭 스핀들 M 14용 수용 플랜지:
수용 플랜지 10 의 중심 루트 면에
플라스틱 부품 (O 링 ) 이 끼워져 있
습니다 . O 링이 분실되었거나 손상
된 경우 , 계속 사용하기 전에 수용
플랜지 10 을 반드시 교환해야 합니
다.
연삭 스핀들 M 10용 수용 플랜지:
수용 플랜지는 양면으로 사용할 수
있습니다 .
팬 그라인딩 디스크
팬 그라인딩 디스크를 사용하여 작업할 경우 반드시
손 보호대 17 을 조립해야 합니다 .
샌딩 페이퍼용 고무판
고무판 18 을 사용하여 작업할 경우 반드시 손 보호
대 17 을 조립해야 합니다 .
조립 순서는 도면에 나와있습니다 .
원형 너트 20 을 끼운 후 , 콤비 스패너 5나 6 으로 고
정하십시오 .
컵 브러시 / 디스크 브러시
컵 브러시나 디스크 브러시를 사용하여 작업할 경우
반드시 손 보호대 17 을 조립해야 합니다 .
조립 순서는 도면에 나와있습니다 .
컵 브러시 / 디스크 브러시는 연삭 스핀들 나사산 끝에
있는 연삭 스핀들 플랜지에 바짝 닿도록 연삭 스핀들에
꽉 조여야 합니다 . 컵 브러시와 디스크 브러시는 양구
스패너로 조입니다 .
순간 교환 너트
다른 공구를 사용하지 않고 손쉽게 연마공구를 교환하
려면 일반 클램핑 너트 12 대신에 순간 교환 너트 13
을 사용할 수 있습니다 .
순간 교환 너트 13은 연마석이나 절단석으로 작업할
때만 사용해야 합니다 .
아무런 손상이 없는 순간 교환 너트 13 만을 사용해야
합니다 .
나사를 끼울 때 순간 교환 너트 13 의 레벨 면이 연마
석을 향해 있지 않도록 주의하십시오 . 화살표 25 는 그
림에 나와있는 곳을 가리켜야 합니다 .
연삭 스핀들을 잠그려면
스핀들 잠금 버튼 1 을 누
릅니다 . 순간 교환 너트를
조이려면 연마석을 시계
방향으로 힘껏 돌리십시오.
제대로 고정된 손상되지
않은 순간 교환 너트는 널
드 링을 시계 반대방향으
로 돌려 손으로 풀 수 있습
니다 .
꽉 끼워진 순간 교환 너트
의 경우 절대로 플라이어
를 사용하지 말고 항상 콤
비 스패너로 풀어주십시
오. 그림 에 나 온 대 로 콤 비
스패너 5나 6 을 사용하십
시오 .
25
OBJ_BUCH-704-005.book Page 35 Wednesday, November 23, 2016 10:50 AM
36 | 한국어
1 609 92A 2V9 | (23.11.16) Bosch Power Tools

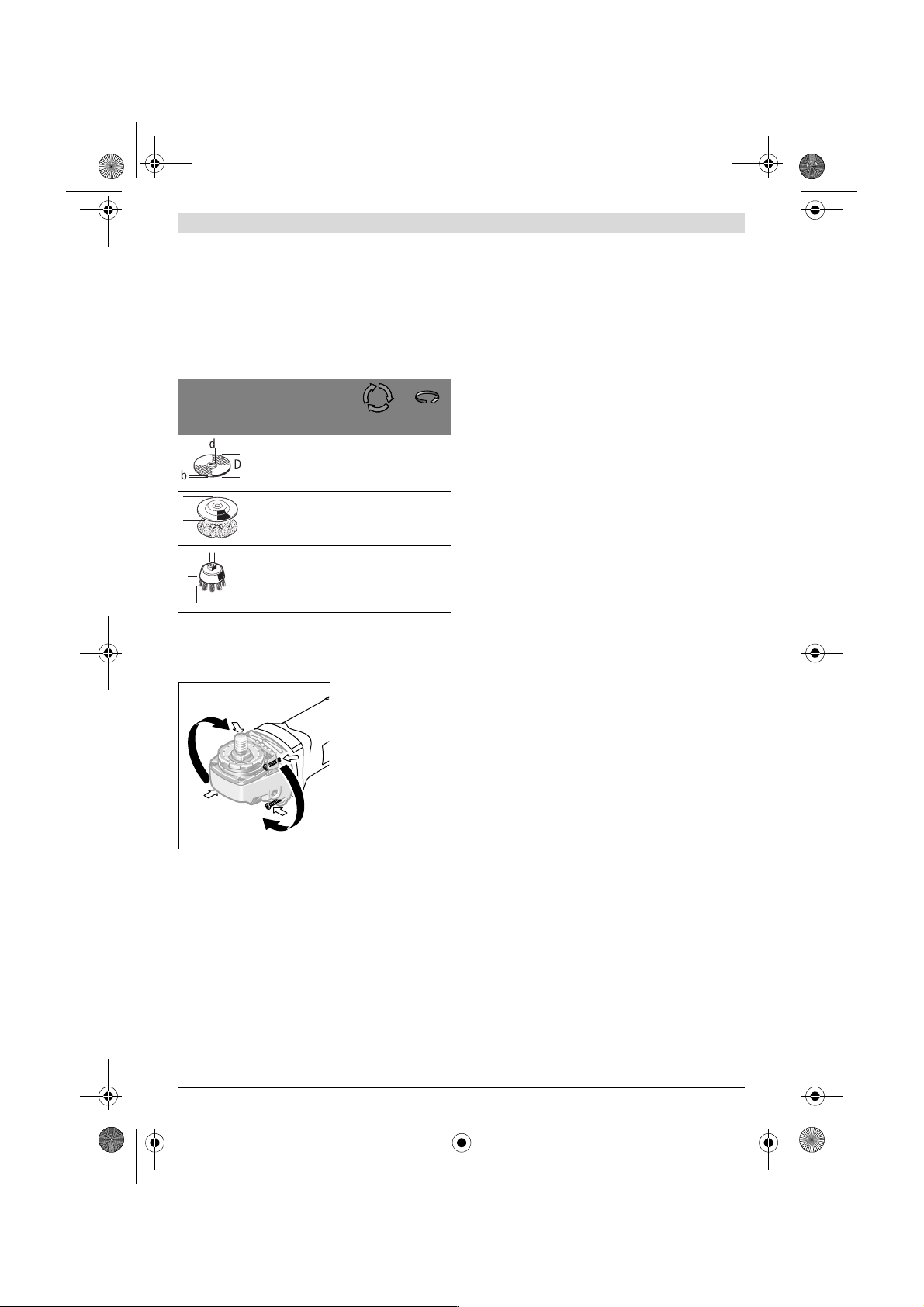

허용 연마공구
이 사용 설명서에 나와 있는 모든 연마공구를 사용할
수 있습니다 .
사용된 연마공구의 허용 속도 [min
-1
] 와 원주 속도
[m/s] 는 적어도 다음의 도표에 나와 있는 수치와 일치
해야 합니다 .
그러므로 항상 사용하는 연마공구의 레벨에 나와 있는
허용 속도와 원주 속도를 확인하십시오 .
기어 헤드 돌리기
전동공구를 보수 정비하기 전에 반드시 콘센트에서
전원 플러그를 빼십시오 .
기기의 헤드는 90°
각도로 돌릴 수 있습니
다 . 이렇게 함으로서
특수한 작업을 할 경우
전원 스위치를 기기 조
작이 수월한 위치로 움
직일 수 있습니다 , 예
를 들면 왼손잡이 작업
자에게 유리합니다 .
4 개의 나사를 완전히
풀어 줍니다 . 기어의
헤드를 조심스럽게 하
우징에서 빼지 않은 상태에서 새로운 위치로 돌립니다 .
4 개의 나사를 다시 조입니다 .
분진 및 톱밥 추출장치
납 성분을 포함한 페인트나 몇몇 나무 종류 , 또는 광
물 성분 그리고 철과 같은 재료의 분진은 건강을 해
칠 수 있습니다 . 이 분진을 만지거나 호흡할 경우 ,
사용자나 주변 사람들은 알레르기 반응이나 호흡기
장애를 일으킬 수 있습니다 .
떡갈나무나 너도밤나무와 같은 특정한 분진은 암을
유발시키며 , 특히 목재 처리용으로 사용되는 부가 원
료 ( 크로마트 , 목재 보호제 ) 와 혼합되면 암을 유발
시키게 됩니다 . 석면 성분을 포함한 재료는 오직 전
문가가 작업을 해야 합니다 .
– 가능하면 작업물 소재에 적당한 분진 추출장치를
사용하십시오 .
– 작업장의 통풍이 잘 되도록 하십시오 .
– 필터등급 P2 가 장착된 호흡 마스크를 사용하십시
오.
작업용 재료에 관해 국가가 지정한 규정을 고려 하
십시오 .
작업장에 분진이 쌓이지 않도록 하십시오 . 분진이 쉽
게 발화할 수 있습니다 .
작동
기계 시동
공공 배전 전압에 주의 ! 공급되는 전원의 전압은 전
동공구의 명판에 표기된 전압과 동일해야 합니다 .
전동공구를 이동 발전기에 연결하여 작동할 경우 이 장
치의 예비 출력이 충분하지 않거나 적당한 시동 전류
증폭 기능이 있는 전압 제어장치가 없으면 성능이 감소
하거나 스위치를 켤 때 이상한 현상이 나타날 수 있습
니다 .
특히 사용하는 발전기의 전원 전압과 주파수 등이 적당
한 것인지 확인해 보십시오 .
전원 스위치 작동
전동공구를 작동하려면 전원 스위치 2 를 앞쪽으로 밉
니다 .
전원 스위치 2 를 잠금 상태로 유지하려면 전원 스위치
2 의 앞 쪽 을 걸 리는 소 리가 날 때 까 지 아 래로 누 릅니 다 .
전동공구의 스위치를 끄려면 전원 스위치 2 를 놓거나
잠금 상태인 경우에는 전원 스위치 2 를 뒷쪽을 잠깐
아래로 눌렀다가 다시 놓습니다 .
에너지를 절약하기 위해 전동공구를 사용할 경우에만
스위치를 켜십시오 .
기기를 사용하기 전에 연마공구가 제대로 조립되었
는지 또는 아무런 장애없이 잘 돌아가는지 확인하십
시오 . 최소한 1 분간 무부하 상태로 시험 가동을 실
시하십시오 . 손상되었거나 원형이 아닌 진동하는 연
마공구는 사용하지 마십시오 . 손상된 연마공구는 파
손되어 이로 인해 상해를 입을 수 있습니다 .
max.
[mm]
[mm]
D b d [min
-1
] [m/s]
100
115
125
6
6
6
16.0
22.2
22.2
11000
11000
11000
80
80
80
100
115
125
-
-
-
-
-
-
11000
11000
11000
80
80
80
70
75
30
30
M 10
M14
11000
11000
45
45
D
D
b
d
