36 | 한국어 1 609 92A 2V9 | (23.11.1 6) Bosch Power Tools 허용 연마공구 이 사용 설명서에 나 와 있는 모든 연 마공구를 사용할 수 있습니다 . 사용된 연마공구의 허용 속도 [min -1 ] 와 원주 속도 [m/s] 는 적어도 다음의 도표에 나와 있는 수치와 일치 해야 합니다 . 그러므로 항상 사용하는 연마공구의 레벨에 나와 있는 허용 속도와 원주 속 …
한국어 | 35
Bosch Power Tools 1 609 92A 2V9 | (23.11.16)
손 보호대
고무판 18 이나 컵 브러시 / 디스크 브러시 /팬 그라인
딩 디스크를 사용하여 작업할 경우 항상 손 보호대
17 을 조립하여 사용해야 합니다 .
손 보호대 17 을 보조 손잡이 4 와 함께 고정시킵니다 .
연마공구 조립하기
전동공구를 보수 정비하기 전에 반드시 콘센트에서
전원 플러그를 빼십시오 .
완전히 식을 때까지 연마석이나 절단석을 만지지 마
십시오 . 작업 시 매우 뜨거워지기 때문입니다 .
연삭 스핀들 7 의 기타 조립할 부품을 모두 깨끗이 닦
습니다 .
연마공구를 조이거나 풀려면 , 스핀들 잠금 버튼 1 을 눌
러 연삭 스핀들을 잠급니다 .
스핀들 잠금 버튼은 연삭 스핀들이 완전히 정지된 상
태에서만 작동하십시오 . 그렇게 하지 않으면 전동공
구가 손상될 수 있습니다 .
연마석 / 절단석
연마공구의 치수를 확인하십시오 . 구멍의 지름은 수용
플랜지에 정확히 맞아야 합니다 . 변형 조각이나 어댑터
를 사용해서는 안됩니다 .
다이아몬드 절단석을 사용할 경우 , 다이아몬드 절단석
의 회전 방향 화살표와 전동공구의 회전 방향이 일치해
야 하는 것에 주의하십시오 ( 기어 헤드의 회전 방향 화
살표 참조 ).
조립 순서는 도면에 나와있습니다 .
연마석 / 절단석을 고정하려면 클램핑 너트 12 를 끼우
고 나서 콤비 스패너 5나 6 으로 고정하십시오 , “ 순
간 교환 너트 ” 내용 참조 .
연마석을 조립하고 나서 전원 스위치를 켜기 전에 연
마석이 제대로 조립되어 있는지 장애없이 잘 돌아가
는지 확인하십시오 . 연마석이 안전반이나 다른 부위
에 닿지 않도록 해야 합니다 .
연삭 스핀들 M 14용 수용 플랜지:
수용 플랜지 10 의 중심 루트 면에
플라스틱 부품 (O 링 ) 이 끼워져 있
습니다 . O 링이 분실되었거나 손상
된 경우 , 계속 사용하기 전에 수용
플랜지 10 을 반드시 교환해야 합니
다.
연삭 스핀들 M 10용 수용 플랜지:
수용 플랜지는 양면으로 사용할 수
있습니다 .
팬 그라인딩 디스크
팬 그라인딩 디스크를 사용하여 작업할 경우 반드시
손 보호대 17 을 조립해야 합니다 .
샌딩 페이퍼용 고무판
고무판 18 을 사용하여 작업할 경우 반드시 손 보호
대 17 을 조립해야 합니다 .
조립 순서는 도면에 나와있습니다 .
원형 너트 20 을 끼운 후 , 콤비 스패너 5나 6 으로 고
정하십시오 .
컵 브러시 / 디스크 브러시
컵 브러시나 디스크 브러시를 사용하여 작업할 경우
반드시 손 보호대 17 을 조립해야 합니다 .
조립 순서는 도면에 나와있습니다 .
컵 브러시 / 디스크 브러시는 연삭 스핀들 나사산 끝에
있는 연삭 스핀들 플랜지에 바짝 닿도록 연삭 스핀들에
꽉 조여야 합니다 . 컵 브러시와 디스크 브러시는 양구
스패너로 조입니다 .
순간 교환 너트
다른 공구를 사용하지 않고 손쉽게 연마공구를 교환하
려면 일반 클램핑 너트 12 대신에 순간 교환 너트 13
을 사용할 수 있습니다 .
순간 교환 너트 13은 연마석이나 절단석으로 작업할
때만 사용해야 합니다 .
아무런 손상이 없는 순간 교환 너트 13 만을 사용해야
합니다 .
나사를 끼울 때 순간 교환 너트 13 의 레벨 면이 연마
석을 향해 있지 않도록 주의하십시오 . 화살표 25 는 그
림에 나와있는 곳을 가리켜야 합니다 .
연삭 스핀들을 잠그려면
스핀들 잠금 버튼 1 을 누
릅니다 . 순간 교환 너트를
조이려면 연마석을 시계
방향으로 힘껏 돌리십시오.
제대로 고정된 손상되지
않은 순간 교환 너트는 널
드 링을 시계 반대방향으
로 돌려 손으로 풀 수 있습
니다 .
꽉 끼워진 순간 교환 너트
의 경우 절대로 플라이어
를 사용하지 말고 항상 콤
비 스패너로 풀어주십시
오. 그림 에 나 온 대 로 콤 비
스패너 5나 6 을 사용하십
시오 .
25
OBJ_BUCH-704-005.book Page 35 Wednesday, November 23, 2016 10:50 AM
36 | 한국어
1 609 92A 2V9 | (23.11.16) Bosch Power Tools
허용 연마공구
이 사용 설명서에 나와 있는 모든 연마공구를 사용할
수 있습니다 .
사용된 연마공구의 허용 속도 [min
-1
] 와 원주 속도
[m/s] 는 적어도 다음의 도표에 나와 있는 수치와 일치
해야 합니다 .
그러므로 항상 사용하는 연마공구의 레벨에 나와 있는
허용 속도와 원주 속도를 확인하십시오 .
기어 헤드 돌리기
전동공구를 보수 정비하기 전에 반드시 콘센트에서
전원 플러그를 빼십시오 .
기기의 헤드는 90°
각도로 돌릴 수 있습니
다 . 이렇게 함으로서
특수한 작업을 할 경우
전원 스위치를 기기 조
작이 수월한 위치로 움
직일 수 있습니다 , 예
를 들면 왼손잡이 작업
자에게 유리합니다 .
4 개의 나사를 완전히
풀어 줍니다 . 기어의
헤드를 조심스럽게 하
우징에서 빼지 않은 상태에서 새로운 위치로 돌립니다 .
4 개의 나사를 다시 조입니다 .
분진 및 톱밥 추출장치
납 성분을 포함한 페인트나 몇몇 나무 종류 , 또는 광
물 성분 그리고 철과 같은 재료의 분진은 건강을 해
칠 수 있습니다 . 이 분진을 만지거나 호흡할 경우 ,
사용자나 주변 사람들은 알레르기 반응이나 호흡기
장애를 일으킬 수 있습니다 .
떡갈나무나 너도밤나무와 같은 특정한 분진은 암을
유발시키며 , 특히 목재 처리용으로 사용되는 부가 원
료 ( 크로마트 , 목재 보호제 ) 와 혼합되면 암을 유발
시키게 됩니다 . 석면 성분을 포함한 재료는 오직 전
문가가 작업을 해야 합니다 .
– 가능하면 작업물 소재에 적당한 분진 추출장치를
사용하십시오 .
– 작업장의 통풍이 잘 되도록 하십시오 .
– 필터등급 P2 가 장착된 호흡 마스크를 사용하십시
오.
작업용 재료에 관해 국가가 지정한 규정을 고려 하
십시오 .
작업장에 분진이 쌓이지 않도록 하십시오 . 분진이 쉽
게 발화할 수 있습니다 .
작동
기계 시동
공공 배전 전압에 주의 ! 공급되는 전원의 전압은 전
동공구의 명판에 표기된 전압과 동일해야 합니다 .
전동공구를 이동 발전기에 연결하여 작동할 경우 이 장
치의 예비 출력이 충분하지 않거나 적당한 시동 전류
증폭 기능이 있는 전압 제어장치가 없으면 성능이 감소
하거나 스위치를 켤 때 이상한 현상이 나타날 수 있습
니다 .
특히 사용하는 발전기의 전원 전압과 주파수 등이 적당
한 것인지 확인해 보십시오 .
전원 스위치 작동
전동공구를 작동하려면 전원 스위치 2 를 앞쪽으로 밉
니다 .
전원 스위치 2 를 잠금 상태로 유지하려면 전원 스위치
2 의 앞 쪽 을 걸 리는 소 리가 날 때 까 지 아 래로 누 릅니 다 .
전동공구의 스위치를 끄려면 전원 스위치 2 를 놓거나
잠금 상태인 경우에는 전원 스위치 2 를 뒷쪽을 잠깐
아래로 눌렀다가 다시 놓습니다 .
에너지를 절약하기 위해 전동공구를 사용할 경우에만
스위치를 켜십시오 .
기기를 사용하기 전에 연마공구가 제대로 조립되었
는지 또는 아무런 장애없이 잘 돌아가는지 확인하십
시오 . 최소한 1 분간 무부하 상태로 시험 가동을 실
시하십시오 . 손상되었거나 원형이 아닌 진동하는 연
마공구는 사용하지 마십시오 . 손상된 연마공구는 파
손되어 이로 인해 상해를 입을 수 있습니다 .
max.
[mm]
[mm]
D b d [min
-1
] [m/s]
100
115
125
6
6
6
16.0
22.2
22.2
11000
11000
11000
80
80
80
100
115
125
-
-
-
-
-
-
11000
11000
11000
80
80
80
70
75
30
30
M 10
M14
11000
11000
45
45
D
D
b
d
OBJ_BUCH-704-005.book Page 36 Wednesday, November 23, 2016 10:50 AM
한국어 | 37
Bosch Power Tools 1 609 92A 2V9 | (23.11.16)
속도 설정 (GWS 6- 100 E/GWS 6- 115 E/GWS 6- 125 E)
속도 조절 다이얼 3 으로 작업 중에도 필요한 속도를 선택할 수 있습니다 .
다음의 도표에 나온 자료는 권장 수치입니다 .
사용방법
건물 벽면에 홈을 내는 작업을 할 때 주의하십시오
(“ 구조에 관한 정보” 참조 ).
작업물이 자체의 중량으로 위치가 안정되어 있지 않
으면 고정시켜야 합니다 .
전동공구에 무리하게 힘을 가하면 자동으로 작동이
중단됩니다 .
강한 부하 상태로 작업한 후에 전동공구를 몇 분간
무부하 상태로 돌아가게 하여 기기를 식혀 주십시오 .
완전히 식을 때까지 연마석이나 절단석을 만지지 마
십시오 . 작업 시 매우 뜨거워지기 때문입니다 .
전동공구를 그라인더 스탠드와 함께 사용하지 마십
시오 .
연마작업
절대로 절단석을 연마용으로 사용해서는 안됩니다 .
연마작업 시 접근 각도를 30
° 에서 40° 로 하면 작업 결
과가 아주 좋습니다 . 전동공구를 적당한 힘으로 앞뒤로
움직여야만 작업물이 과열되지 않고 탈색되지 않으며
패임이 생기지 않습니다 .
팬 그라인딩 디스크
팬 그라인딩 디스크 ( 별매 액세서리 ) 를 사용하면 또한
곡면이나 측면에도 작업할 수 있습니다 .
팬 그라인딩 디스크는 기존의 연마석에 비해 훨씬 수명
이 길고 소음이 적으며 연마 온도도 낮습니다 .
금속 절단작업
절단석을 이용한 절단 시에는 항상 절단작업용 안전
반 15 를 사용해야 합니다 .
절단작업을 할 때 작업하려는 소재에 맞게 적당한 힘으
로 앞으로 밀어 작업하십시오. 절단석에 무리하게 힘을
가하지 말고 비스듬히 기울이거나 진동해서는 안됩니
다.
잔여 회전을 하고 있는 절단석을 측면에서 압력을 가해
정지해서는 안됩니다 .

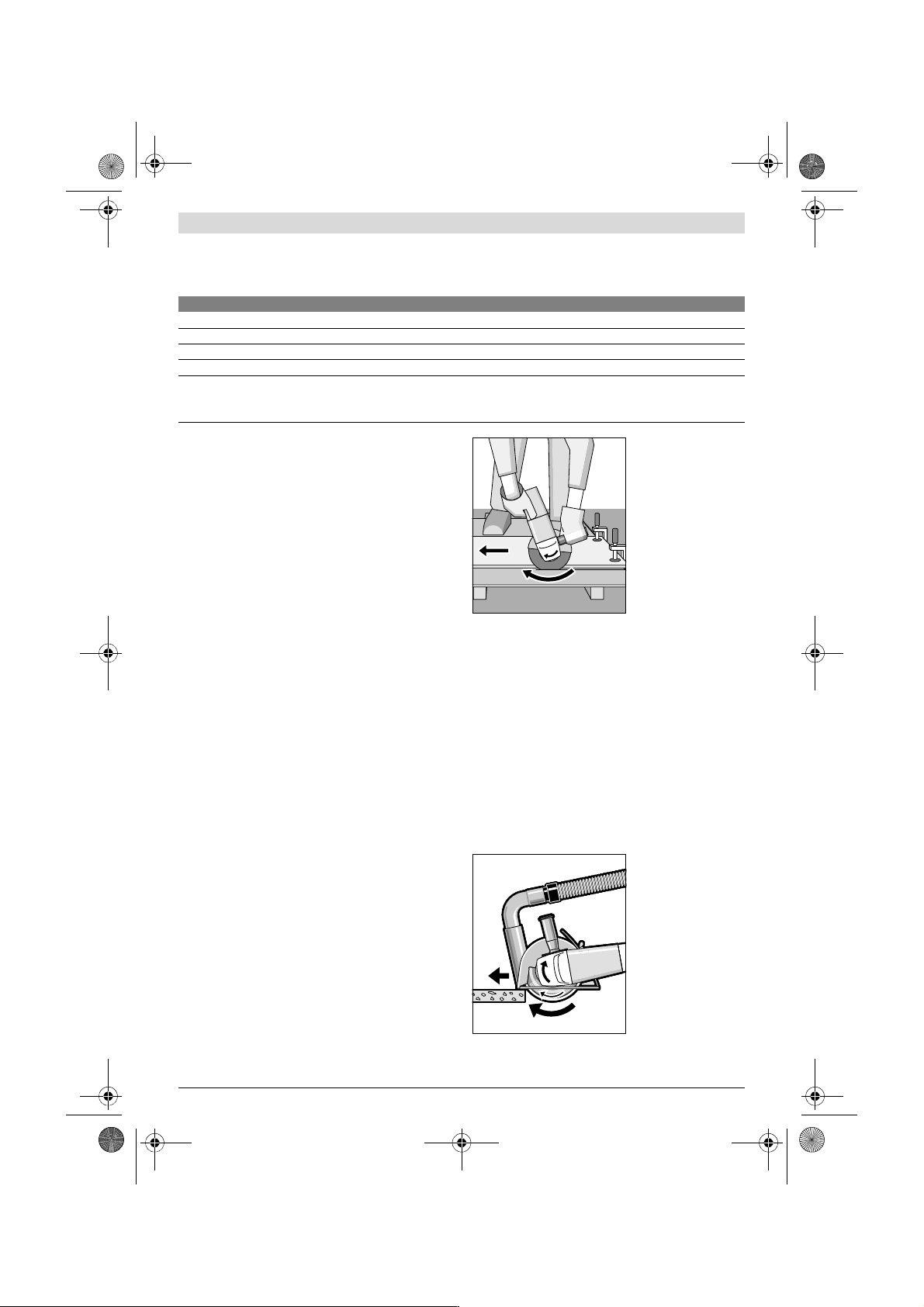

전동공구는 항상 회전
반대 방향으로 작업해
야 합니다 . 그렇지 않
으면 절단선에서 저절
로 벗어날 위험이 있
습니다 .
측면과 사각강을 절단할 때 가장 작은 모서리에서 시작
하는게 가장 좋습니다 .
석재 절단작업
석재 절단 시에는 분진 추출장치가 설치되어 있어야
합니다 .
분진 마스크를 착용하십시오 .
이 전동공구는 건식 절단 / 건식 연마를 하는 데에만
사용해야 합니다 .
석재를 절단할 경우 다이아몬드 절단석을 사용하는 것
이 좋습니다 .
절단 가이드가 있는 흡입 후드 22 를 사용할 경우 석재
분진 처리용으로 허용된 진공 청소기만을 사용해야 합
니다 . 보쉬사는 적합한 진공 청소기를 공급합니다 .
전동공구의 스위치를
켜고 절단 가이드의
앞 부분을 작업물에
댑니다 . 전동공구를
작업하려는 소재에 맞
게 적당한 힘으로 앞
으로 밀어 작업하십시
오.
소재 사용 분야 연마공구 다이얼 위치
금속 페인트 제거 샌딩 페이퍼 2 - 3
목재 , 금속 브러싱작업 , 녹제거 작업 컵 브러시 , 샌딩 페이퍼 3
금속 , 석재 연마작업 연마석 4 - 6
금속 연마작업 연마석
6
석재 절단작업 절단석과 절단 가이드
( 석재 절단작업 시 반드시 절단 가이드를
사용해야 합니다 )
6
