Gunakanlah alat detektor logam yang cocok untuk
mencari kabel dan pipa yang tidak terlihat atau hu-
bungi perusahaan pengadaan setempat. Sentuhan de-
ngan kabel-kabel listrik dapat mengakibatkan api dan
kontak listrik. Pipa gas yang dirusak dapat mengakibatkan
ledakan. Pipa air yang dirusak mengakibatkan kerusakan
barang-barang atau dapat mengakibatkan kontak listrik.
Buka penguncian tombol untuk menghidupkan dan
mematikan dan setelkan tombol pada penyetelan mati,
jika pengadaan listrik terputus, misalnya jika listrik
mati atau steker ditarik dari stopkontak. Dengan
demikian perkakas listrik tidak hidup kembali secara tidak
terkendali.
Usahakan supaya benda yang dikerjakan tidak goyang.
Benda yang ditahan dalam alat pemegang atau bais lebih
mantap daripada benda yang dipegang dengan tangan.
Penjelasan tentang produk dan daya
Bacalah semua petunjuk-petunjuk untuk
keselamatan kerja dan petunjuk-petunjuk
untuk penggunaan. Kesalahan dalam
menjalankan petunjuk-petunjuk untuk
keselamatan kerja dan petunjuk-petunjuk
untuk penggunaan dapat mengakibatkan
kontak listrik, kebakaran dan/atau luka-luka yang berat.
Penggunaan alat
Perkakas listrik ini cocok untuk memotong, mengikis dan
menyikat bahan-bahan logam dan batu-batuan tanpa
menggunakan air.
Untuk memotong dengan mata gerinda, harus dipasangkan
satu kap pelindung untuk memotong yang khusus.
Untuk memotong batu-batuan harus disediakan penghisapan
debu yang memadai.
Dengan alat kerja-alat kerja yang diizinkan, perkakas listrik ini
juga bisa digunakan untuk melakukan pengampelasan dengan
kertas pasir.
Bagian-bagian pada gambar
Nomor-nomor dari bagian-bagian perkakas pada gambar
sesuai dengan gambar perkakas listrik pada halaman
bergambar.
1 Tombol penahan poros kerja
2 Tombol untuk menghidupkan dan mematikan
3 Roda untuk penyetelan pendahuluan kecepatan putaran
(GWS 6-100 E/ GWS 6-115 E/GWS 6-125 E)
4 Gagang tambahan (genggaman terisolir)
5 Kunci kombi untuk poros kerja M 14*
6 Kunci kombi untuk poros kerja M 10*
7 Poros kerja
8 Kap pelindung untuk menggerinda
9 Baut pengunci untuk kap pelindung
10 Flens untuk poros kerja dengan ring-O
11 Mata gerinda*
12 Mur untuk poros kerja
13 Mur untuk poros kerja yang dibuka dan dikunci dengan
tangan *
14 Mata gerinda berbentuk mangkok dengan baja intan*
15 Kap pelindung untuk memotong*
16 Piringan pemotong*
17 Pelindung tangan*
18 Piringan karet*
19 Daun ampelas*
20 Mur untuk poros kerja*
21 Mangkok sikat kawat*
22 Kap penghisap untuk memotong dengan mistar jarak *
23 Mata potong intan*
24 Pegangan (genggaman terisolir)
*Aksesori yang ada pada gambar atau yang dijelaskan, tidak
termasuk pasokan standar. Semua aksesori yang ada bisa Anda
lihat dalam program aksesori Bosch.
Data teknis
Mesin gerinda tangan GWS...
Professional
5-100 580 5-115 670 6-100
Nomor model 0 601 ... 376 0.. 376 0.. 376 2.. 375 0.. 375 0..
Masukan nominal
W580580 580 670 670
Daya
W300300 300 400 400
Kecepatan putaran nominal
min
-1
11000 11000 11000 11000 11000
Diameter mata gerinda, maks.
mm 100 100 115 100 100
Ulir poros kerja
M 10 M 10 M 14 M 10 M 10
Panjang ulir maks. dari poros kerja
mm 17 17 22 17 17
Penyetelan pendahuluan kecepatan putaran
– ––––
Berat sesuai dengan EPTA-Procedure 01:2014
kg 1,8 1,8 1,9 1,8 1,8
Klasifikasi keamanan
/II /II /II /II /II
OBJ_BUCH-704-005.book Page 51 Wednesday, November 23, 2016 10:50 AM
52 | Bahasa Indonesia
1 609 92A 2V9 | (23.11.16) Bosch Power Tools
Cara memasang
Memasang alat-alat pelindung
Sebelum mulai dengan pekerjaan pada perkakas
listrik, tariklah steker dari stopkontak.
Petunjuk: Jika mata gerinda selama penggunaan patah atau
jika pemegang-pemegang pada kap pelindung/pada perkakas
listrik rusak, perkakas listrik harus segera dikirimkan ke
Service Center layanan pasca beli, alamat lihat bab „Layanan
pasca beli dan konseling terkait pengoperasian“.
Kap pelindung untuk menggerinda
Pasangkan kap pelindung 8 pada leher poros. Sesuaikan
posisi dari kap pelindung 8 dengan pekerjaan yang dilakukan.
Kuncikan kap pelindung 8 dengan cara mengencangkan baut
pengunci 9 dengan menggunakan kunci kombi 5/6.
Setelkan kap pelindung 8 sedemikian, sehingga bunga
api tidak bisa memancar ke arah orang yang
menggunakan perkakas.
Perhatikan: Nok penempatan pada kap pelindung 8
menjamin bahwa hanya kap pelindung yang cocok untuk tipe
perkakas listrik yang bisa dipasangkan.
Kap pelindung untuk memotong
Pada waktu memotong dengan mata gerinda,
pasangkan selalu kap pelindung untuk memotong 15.
Pada waktu memotong bahan batu-batuan,
sediakanlah selalu penghisapan debu yang memadai.
Kap pelindung untuk memotong 15 dipasangkan seperti
memasangkan kap pelindung untuk menggerinda 8.
Kap penghisap untuk memotong dengan mistar jarak
Kap penghisap untuk memotong dengan mistar jarak 22
dipasangkan seperti memasangkan kap pelindung untuk
mengerinda 8.
Gagang tambahan
Gunakanlah perkakas listrik hanya dengan gagang
tambahan 4.
Pasangkan gagang tambahan 4 di sebelah kanan atau kiri dari
kepala mesin, tergantung dari pekerjaan yang dilakukan.
Pelindung tangan
Untuk pekerjaan dengan menggunakan piringan karet
18 atau mangkok sikat kawat/piringan sikat/piringan
dengan ampelas yang berlapis-lapis, pasangkan selalu
pelindung tangan 17.
Pasangkan pelindung tangan 17 bersama dengan gagang
tambahan 4.
Memasang alat kerja-alat kerja
Sebelum mulai dengan pekerjaan pada perkakas
listrik, tariklah steker dari stopkontak.
Janganlah memegang mata gerinda dan mata mata
potong, jika masih belum menjadi dingin. Piringan-
piringan ini menjadi sangat panas selama penggunaannya.
Bersihkan dahulu poros kerja 7 dan semua bagian-bagian
yang akan dipasangkan.
Untuk memasang dan melepaskan alat kerja-alat kerja, tekan
tombol penahan poros kerja 1 untuk menahan poros kerja.
Tombol penahan poros kerja hanya boleh digerakkan
jika poros kerja tidak berputar. Jika tidak demikian,
perkakas listrik bisa menjadi rusak.
Mesin gerinda tangan GWS...
Professional
6-100 E 6-115 6-115 E 6-125 6-125 E
Nomor model
0 601 ... 375 7.. 375 0.. 375 5..
375 7..
375 9..
375 1.. 375 9..
Masukan nominal
W 670 670 670 670 670
Daya
W 400 400 400 400 400
Kecepatan putaran nominal
min
-1
11000 11000 11000 11000 11000
Bidang penyetelan kecepatan putaran
min
-1
2800
– 11000
– 2800
– 11000
–2800
–11000
Diameter mata gerinda, maks.
mm 100 115 115 125 125
Ulir poros kerja
M 10 M 14 M 14 M 14 M 14
Panjang ulir maks. dari poros kerja
mm 17 22 22 22 22
Penyetelan pendahuluan kecepatan putaran
– –
Berat sesuai dengan EPTA-Procedure 01:2014
kg 1,8 1,9 1,9 1,9 1,9
Klasifikasi keamanan
/II /II /II /II /II
Data-data berlaku untuk tegangan nominal [U] 230 V. Pada tegangan yang lebih rendah dan pada model khusus mancanegara data-data ini bisa berla-
inan.
OBJ_BUCH-704-005.book Page 52 Wednesday, November 23, 2016 10:50 AM
Bahasa Indonesia | 53
Bosch Power Tools 1 609 92A 2V9 | (23.11.16)
Mata gerinda/mata potong
Perhatikanlah ukuran dari alat kerja-alat kerja. Diameter
lubang harus pas persis pada flens untuk poros kerja.
Janganlah menggunakan adapter atau penyambung.
Jika digunakan mata potong intan, perhatikanlah bahwa
tanda panah arah putaran pada mata potong intan dan arah
putaran perkakas listrik (lihat tanda panah arah putaran pada
kepala mesin) adalah cocok.
Urutan pemasangannya terlihat pada halaman bergambar.
Untuk memasangkan mata gerinda/mata potong (piringan
pemotong), lepaskan mur untuk poros kerja 12 dan
kencangkannya dengan menggunakan kunci kombi 5/6, lihat
bab „Mur untuk poros kerja yang dibuka dan dikunci dengan
tangan“.
Setelah memasang alat kerja-alat kerja dan sebelum
menghidupkan perkakas, periksalah apakah alat kerja-
alat kerja sudah dipasangkan dengan betul dan dapat
berputar secara bebas. Perhatikanlah supaya alat
kerja tidak menyinggung kap pelindung atau bagian-
bagian lainnya.

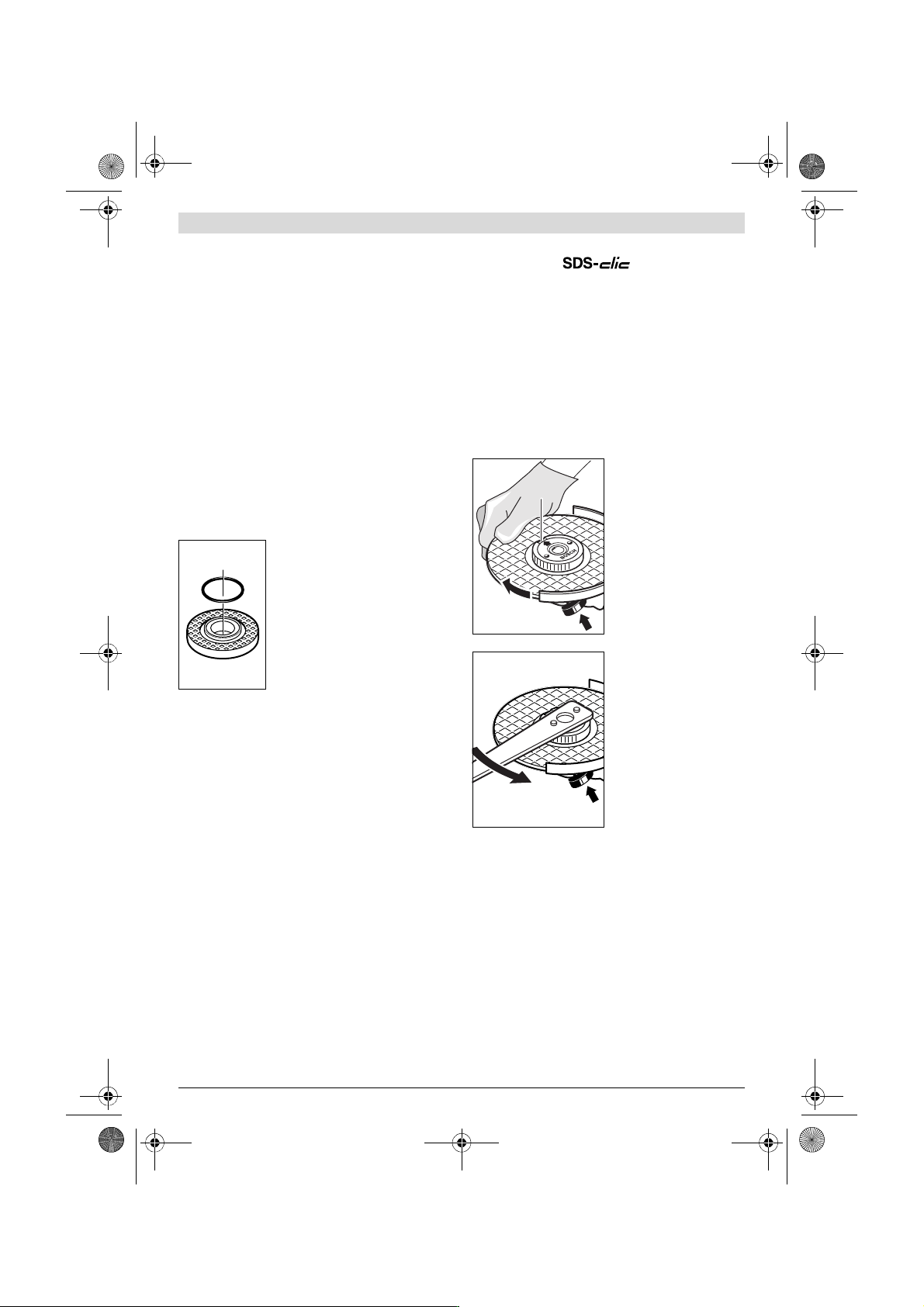

Flens untuk poros kerja M 14: Di
dalam flens untuk poros kerja 10 di
sekitar tingkatan pemusatan ada satu
bagian dari bahan sintetik (ring-O).
Jika ring-O tidak ada atau rusak, flens
untuk poros kerja 10 mutlak harus
digantikan, sebelum Anda melanjutkan
penggunaan perkakas.
Flens untuk poros kerja M 10: Flens
untuk poros kerja bisa digunakan pada
kedua sisinya.
Piringan dengan ampelas yang berlapis-lapis
Untuk pekerjaan dengan piringan dengan ampelas
yang berlapis-lapis, pasangkan selalu pelindung
tangan 17.
Piringan karet
Untuk pekerjaan dengan piringan karet 18, pasangkan
selalu pelindung tangan 17.
Urutan pemasangannya terlihat pada halaman bergambar.
Pasangkan mur untuk poros kerja 20 dan kencangkannya
dengan menggunakan kunci kombi 5/6.
Mangkok sikat kawat/piringan sikat
Untuk pekerjaan dengan mangkok sikat kawat atau
piringan sikat, pasangkan selalu pelindung tangan 17.
Urutan pemasangannya terlihat pada halaman bergambar.
Mangkok sikat kawat/piringan sikat harus dipasangkan
sedemikian rupa pada poros kerja, sehingga uliran pada
poros kerja masuk habis padanya dan alat kerja terkena pada
flens untuk poros kerja. Kencangkan mangkok sikat
kawat/piringan sikat dengan kunci pas.
Mur untuk poros kerja yang dibuka dan dikunci
dengan tangan
Untuk mengganti alat kerja-alat kerja secara mudah tanpa
menggunakan perkakas lainnya, sebagai ganti dari mur untuk
poros kerja 12 bisa digunakan mur untuk poros kerja yang
dibuka dan dikunci dengan tangan 13.
Mur untuk poros kerja yang dibuka dan dikunci dengan
tangan 13 hanya boleh digunakan untuk mata gerinda
dan mata potong.
Gunakanlah hanya mur untuk poros kerja yang dibuka dan
dikunci dengan tangan 13 yang mulus dan tidak rusak.
Pada waktu mengulirkan, perhatikanlah supaya sisi dari
mur 13 yang ada tulisannya tidak berhadapan dengan
mata gerinda; panah harus mengarah pada tanda 25.
Tekan tombol penahan poros
kerja 1 untuk menahan poros
kerja. Untuk mengencangkan
mur untuk poros kerja yang
dibuka dan dikunci dengan
tangan, putarkan mata
gerinda dalam arah jalannya
jarum jam dengan keras.
Mur untuk poros kerja yang
dibuka dan dikunci dengan
tangan yang tidak rusak dan
dipasangkan dengan betul,
dapat dilepaskan dengan
tangan dengan cara memutar
ring bergerigi dalam arah
yang berlawanan dengan
jalannya jarum jam.
Janganlah melepaskan mur
untuk poros kerja yang
dibuka dan dikunci dengan
tangan yang terlalu
kencang duduknya dengan
tang, melainkan gunakanlah kunci kombi. Pasangkan kunci
kombi 5/6 sebagaimana terlihat pada gambar.
Alat kerja-alat kerja yang diizinkan
pemakaiannya
Anda bisa menggunakan semua alat kerja-alat kerja yang
disebutkan di dalam petunjuk-petunjuk untuk penggunaan
ini.
Kecepatan putaran yang diizinkan [min
-1
] atau kecepatan
lingkar [m/s] dari alat kerja-alat kerja yang digunakan paling
sedikit harus mencapai angka-angka yang tertera di dalam
tabel di bawah ini.
Karena itu perhatikanlah selalu kecepatan putaran atau
kecepatan lingkar yang diizinkan yang tercantum pada label
alat kerja.
