Mata gerinda/mata potong
Perhatikanlah ukuran dari alat kerja-alat kerja. Diameter
lubang harus pas persis pada flens untuk poros kerja.
Janganlah menggunakan adapter atau penyambung.
Jika digunakan mata potong intan, perhatikanlah bahwa
tanda panah arah putaran pada mata potong intan dan arah
putaran perkakas listrik (lihat tanda panah arah putaran pada
kepala mesin) adalah cocok.
Urutan pemasangannya terlihat pada halaman bergambar.
Untuk memasangkan mata gerinda/mata potong (piringan
pemotong), lepaskan mur untuk poros kerja 12 dan
kencangkannya dengan menggunakan kunci kombi 5/6, lihat
bab „Mur untuk poros kerja yang dibuka dan dikunci dengan
tangan“.
Setelah memasang alat kerja-alat kerja dan sebelum
menghidupkan perkakas, periksalah apakah alat kerja-
alat kerja sudah dipasangkan dengan betul dan dapat
berputar secara bebas. Perhatikanlah supaya alat
kerja tidak menyinggung kap pelindung atau bagian-
bagian lainnya.
Flens untuk poros kerja M 14: Di
dalam flens untuk poros kerja 10 di
sekitar tingkatan pemusatan ada satu
bagian dari bahan sintetik (ring-O).
Jika ring-O tidak ada atau rusak, flens
untuk poros kerja 10 mutlak harus
digantikan, sebelum Anda melanjutkan
penggunaan perkakas.
Flens untuk poros kerja M 10: Flens
untuk poros kerja bisa digunakan pada
kedua sisinya.
Piringan dengan ampelas yang berlapis-lapis
Untuk pekerjaan dengan piringan dengan ampelas
yang berlapis-lapis, pasangkan selalu pelindung
tangan 17.
Piringan karet
Untuk pekerjaan dengan piringan karet 18, pasangkan
selalu pelindung tangan 17.
Urutan pemasangannya terlihat pada halaman bergambar.
Pasangkan mur untuk poros kerja 20 dan kencangkannya
dengan menggunakan kunci kombi 5/6.
Mangkok sikat kawat/piringan sikat
Untuk pekerjaan dengan mangkok sikat kawat atau
piringan sikat, pasangkan selalu pelindung tangan 17.
Urutan pemasangannya terlihat pada halaman bergambar.
Mangkok sikat kawat/piringan sikat harus dipasangkan
sedemikian rupa pada poros kerja, sehingga uliran pada
poros kerja masuk habis padanya dan alat kerja terkena pada
flens untuk poros kerja. Kencangkan mangkok sikat
kawat/piringan sikat dengan kunci pas.
Mur untuk poros kerja yang dibuka dan dikunci
dengan tangan
Untuk mengganti alat kerja-alat kerja secara mudah tanpa
menggunakan perkakas lainnya, sebagai ganti dari mur untuk
poros kerja 12 bisa digunakan mur untuk poros kerja yang
dibuka dan dikunci dengan tangan 13.
Mur untuk poros kerja yang dibuka dan dikunci dengan
tangan 13 hanya boleh digunakan untuk mata gerinda
dan mata potong.
Gunakanlah hanya mur untuk poros kerja yang dibuka dan
dikunci dengan tangan 13 yang mulus dan tidak rusak.
Pada waktu mengulirkan, perhatikanlah supaya sisi dari
mur 13 yang ada tulisannya tidak berhadapan dengan
mata gerinda; panah harus mengarah pada tanda 25.
Tekan tombol penahan poros
kerja 1 untuk menahan poros
kerja. Untuk mengencangkan
mur untuk poros kerja yang
dibuka dan dikunci dengan
tangan, putarkan mata
gerinda dalam arah jalannya
jarum jam dengan keras.
Mur untuk poros kerja yang
dibuka dan dikunci dengan
tangan yang tidak rusak dan
dipasangkan dengan betul,
dapat dilepaskan dengan
tangan dengan cara memutar
ring bergerigi dalam arah
yang berlawanan dengan
jalannya jarum jam.
Janganlah melepaskan mur
untuk poros kerja yang
dibuka dan dikunci dengan
tangan yang terlalu
kencang duduknya dengan
tang, melainkan gunakanlah kunci kombi. Pasangkan kunci
kombi 5/6 sebagaimana terlihat pada gambar.
Alat kerja-alat kerja yang diizinkan
pemakaiannya
Anda bisa menggunakan semua alat kerja-alat kerja yang
disebutkan di dalam petunjuk-petunjuk untuk penggunaan
ini.
Kecepatan putaran yang diizinkan [min
-1
] atau kecepatan
lingkar [m/s] dari alat kerja-alat kerja yang digunakan paling
sedikit harus mencapai angka-angka yang tertera di dalam
tabel di bawah ini.
Karena itu perhatikanlah selalu kecepatan putaran atau
kecepatan lingkar yang diizinkan yang tercantum pada label
alat kerja.
25
OBJ_BUCH-704-005.book Page 53 Wednesday, November 23, 2016 10:50 AM
54 | Bahasa Indonesia
1 609 92A 2V9 | (23.11.16) Bosch Power Tools
Memutar kepala mesin
Sebelum mulai dengan pekerjaan pada perkakas
listrik, tariklah steker dari stopkontak.
Kepala mesin bisa
diputarkan dalam
langkah masing-masing
sebesar 90°. Dengan
demikian untuk berbagai
pekerjaan yang khusus,
tombol untuk
menghidupkan dan
mematikan bisa diganti
kedudukannya ke
kedudukan yang lebih
cocok, supaya
pemakaian perkakas
listrik lebih nyaman, misalnya untuk orang kidal.
Ulirkan ke 4 baut sampai ke luar sama sekali. Putarkan kepala
mesin secara hati-hati ke kedudukan yang diperlukan, tanpa
melepaskannya dari rumah motor. Kencangkan kembali ke
4 baut.
Penghisapan debu/serbuk
Debu dari bahan-bahan seperti misalnya cat yang
mengandung timbel (timah hitam), beberapa jenis kayu,
bahan mineral dan logam bisa berbahaya bagi kesehatan.
Menyentuh atau menghirup debu-debu ini bisa
mengakibatkan reaksi alergi dan/atau penyakit saluran
pernafasan dari orang yang menggunakan mesin atau
orang yang berada di dekatnya.
Beberapa debu tertentu seperti misalnya debu kayu pohon
quercus atau pohon fagus silvatica dianggap bisa
mengakibatkan penyakit kanker, terutama dalam
campuran dengan bahan-bahan tambahan untuk
pengolahan kayu (kromat, obat pengawet kayu). Bahan-
bahan yang mengandung asbes hanya boleh dikerjakan
oleh orang-orang yang ahli.
– Gunakanlah hanya penghisap debu yang cocok untuk
menghisap bahan yang dikerjakan.
– Perhatikanlah supaya ada pertukaran udara di tempat
kerja.
– Kami anjurkan supaya Anda memakai kedok anti debu
dengan saringan (filter) kelas P2.
Taatilah peraturan-peraturan untuk bahan-bahan yang
dikerjakan yang berlaku di negara Anda.
Hindarkan debu yang banyak terkumpul di tempat
kerja. Debu dapat menyulut dengan mudahnya.
Penggunaan
Cara penggunaan
Perhatikan tegangan jaringan listrik! Tegangan
jaringan listrik harus sesuai dengan tegangan listrik
yang tercantum pada label tipe perkakas listrik.
Pada penggunaan perkakas listrik dengan pembangkit listrik
yang tidak tetap (generator), yang tidak mempunyai
cadangan daya yang cukup atau tidak mempunyai pengatur
tegangan dengan penambahan arus listrik pada awalan start
yang cocok, pada waktu perkakas listrik dihidupkan, daya
bisa berkurang atau perkakas listrik tidak jalan seperti
semestinya.
Perhatikanlah supaya pembangkit listrik yang Anda gunakan
adalah cocok, terutama dalam hal tegangan dan frekuensi
jaringan.
Menghidupkan/mematikan
Untuk menghidupkan perkakas listrik, dorongkan tombol
untuk menghidupkan dan mematikan 2 ke depan.
Untuk mengunci tombol untuk menghidupkan dan
mematikan 2, tekan tombol untuk menghidupkan dan
mematikan 2 bagian depan ke bawah, sampai mengunci.
Untuk mematikan perkakas listrik, lepaskan tombol untuk
menghidupkan dan mematikan 2 atau jika sedang terkunci,
tekan tombol untuk menghidupkan dan mematikan 2 bagian
belakang sebentar saja ke bawah dan kemudian lepaskan.
Untuk menghemat energi, hidupkan perkakas listrik hanya
jika Anda menggunakannya.
Periksalah dahulu alat kerja-alat kerja sebelum
menggunakannya. Alat kerja harus dipasangkan
secara betul dan harus bisa berputar secara bebas.
Lakukan uji coba selama paling sedikit 1 menit tanpa
pembebanan. Janganlah menggunakan alat kerja-alat
kerja yang rusak, sembul atau yang menyebabkan
getaran. Alat kerja-alat kerja yang rusak bisa pecah dan
menyebabkan terjadinya luka-luka.
maks.
[mm]
[mm]
D b d [min
-1
] [m/s]
100
115
125
6
6
6
16,0
22,2
22,2
11000
11000
11000
80
80
80
100
115
125
–
–
–
–
–
–
11000
11000
11000
80
80
80
70
75
30
30
M 10
M14
11000
11000
45
45
D
D
b
d
OBJ_BUCH-704-005.book Page 54 Wednesday, November 23, 2016 10:50 AM
Bahasa Indonesia | 55
Bosch Power Tools 1 609 92A 2V9 | (23.11.16)
Penyetelan pendahuluan kecepatan putaran (GWS 6-100 E/GWS 6-115 E/GWS 6-125 E)
Dengan roda untuk penyetelan pendahuluan kecepatan putaran 3 Anda bisa menyetel kecepatan putaran sebelumnya, juga
selama penggunaan.
Bilangan-bilangan dalam tabel berikut adalah nilai yang kami anjurkan.
Petunjuk-petunjuk untuk pemakaian
Berhati-hatilah jika membuat aluran instalasi pada
dinding-dinding yang memikul beban, lihat bab
„Petunjuk-petunjuk untuk statika“.
Tahankan benda yang dikerjakan dengan alat
pemegang, jika benda tidak mantap karena beratnya
sendiri.
Janganlah membebankan perkakas listrik terlalu berat
sehingga berhenti.
Setelah pembebanan yang berat, biarkan perkakas
listrik jalan tanpa pembebanan selama beberapa menit
untuk mendinginkan alat kerja yang digunakan.
Janganlah memegang mata gerinda dan mata mata
potong, jika masih belum menjadi dingin. Piringan-
piringan ini menjadi sangat panas selama penggunaannya.
Janganlah menggunakan perkakas listrik dengan
pesawat penopang untuk mesin gerinda potong.
Mengikis/menggerinda secara kasar
Janganlah sekali-kali menggunakan mata potong
untuk mengikis.
Dengan sudut kerja antara 30° sampai 40° pada waktu
mengikis didapatkan hasil pekerjaan yang paling bagus.
Goyang-goyangkan perkakas listrik dengan tekanan yang
ringan. Dengan demikian benda yang dikerjakan tidak
menjadi panas, warna permukaan dari benda yang telah
dikerjakan tidak berubah dan penampang menjadi lebih
halus.
Piringan dengan ampelas yang berlapis-lapis
Dengan piringan dengan ampelas yang berlapis-lapis
(aksesori) dapat dikerjakan permukaan yang melengkung dan
profil-profil (asahan untuk membentuk alur-aluran).
Piringan dengan ampelas yang berlapis-lapis tahan lebih lama
daripada daun ampelas-daun ampelas biasa, dan nilai
kebisingan dan suhu yang terjadi selama penggunaan adalah
lebih rendah.
Memotong logam
Pada waktu memotong dengan mata gerinda,
pasangkan selalu kap pelindung untuk memotong 15.
Selama memotong, dorongkan perkakas dengan tekanan
yang sedang dan yang disesuaikan dengan bahan yang
dikerjakan. Janganlah menekan, menjurus senjang atau
mengayun-ayunkan mata potong.
Janganlah meremkan mata potong yang belum berhenti
memutar dengan cara menekan sisi sampingnya.

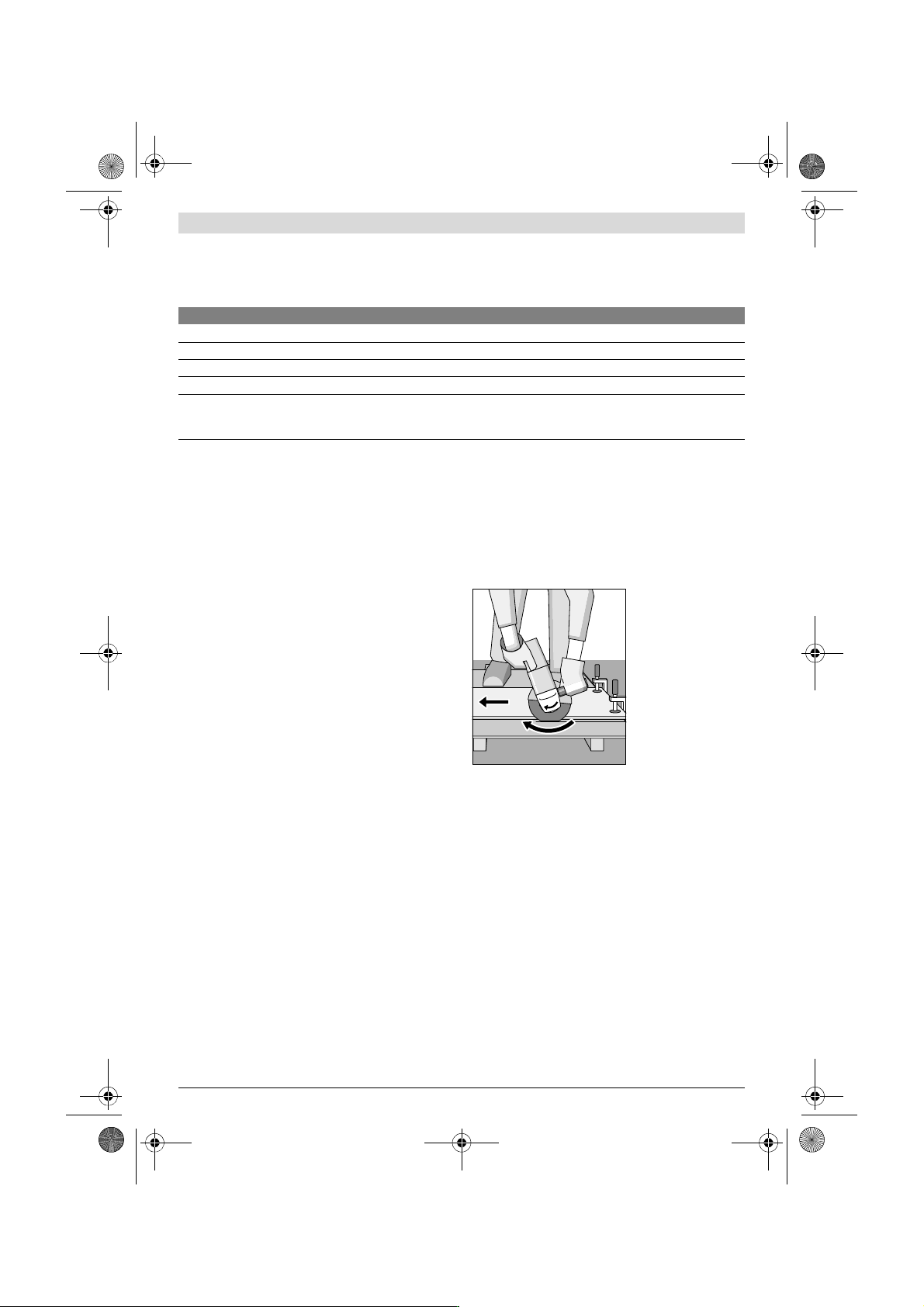

Arah pemotongan harus
selalu berlawanan
dengan arah gerak dari
alat kerja. Jika tidak, ada
bahaya perkakas listrik
terlompat dengan tiba-
tiba dari jalur
pemotongan.
Profil-profil dan pipa-pipa segiempat dapat dipotong dengan
baik, jika diawali pada penampangnya yang paling kecil.
Memotong batu-batuan
Pada waktu memotong bahan batu-batuan,
sediakanlah selalu penghisapan debu yang memadai.
Pakailah masker anti debu.
Perkakas listrik ini hanya boleh digunakan untuk
pemotongan/pengikisan tanpa air.
Untuk memotong batu-batuan, sebaiknya digunakan mata
potong intan.
Jika digunakan kap penghisap untuk memotong dengan
mistar jarak 22, mesin penghisap debu harus cocok untuk
menghisap debu batu-batuan. Mesin penghisap debu
demikian yang cocok, disediakan oleh Bosch.
Bahan Macam pekerjaan Alat kerja Posisi roda
Logam menghilangkan cat daun ampelas 2 – 3
kayu, logam menyikat, menghilangkan karat mangkok sikat kawat, daun ampelas 3
logam, batu mengampelas mata gerinda 4 – 6
Logam mengikis mata gerinda 6
batu memotong mata potong dan mistar jarak
(Untuk memotong batu harus digunakan
mistar jarak.)
6
OBJ_BUCH-704-005.book Page 55 Wednesday, November 23, 2016 10:50 AM
