60 | Tiếng Việt
1 609 92A 2V9 | (23.11.16) Bosch Power Tools
Không để thân thể bạn ở vị trí cùng hàng hay
là nằm sau dĩa đang quay. Ngay thời điểm vận
động, khi dĩa đang di chuyển từ chỗ bạn ra ngoài,
khả năng bị dội ngược có thể xoay ngược cái dĩa
đang quay tới trước và dụng cụ điện hướng thẳng
đến người bạn.
Khi dĩa bị kẹt hay động tác cắt bị gián đoạn do
bất kỳ lý do gì, tắt ngay dụng cụ điện và giữ
nguyên dụng cụ điện cho đến khi dĩa ngừng
quay hoàn toàn. Không bao giờ cố nhấc dĩa
cắt ra khỏi mạch cắt khi dĩa còn đang chuyển
động, nếu không thì sự giựt ngược có thể xảy
ra. Kiểm tra và có các hành động thích hợp để loại
trừ nguyên nhân gây ra kẹt dĩa.
Không được mở máy lại để cắt khi d
ĩa còn nằm
trong vật gia công. Hãy để cho dĩa chạy hết
công suất và cẩn thận đưa vào mạch cắt lại.
Dĩa có thể bị kẹp, leo lên trên hay giựt ngược nếu
dụng cụ điện được khởi động lại khi còn ở trong
vật gia công.
Kê đỡ các tấm ván hay bất cứ vật gia công quá
khổ nào để làm giảm thiểu thấp nhất nguy cơ
làm dĩa bị kẹt hay b
ị dội ngược. Các vật liệu gia
công lớn có khuynh hướng võng xuống do chính
trọng lượng của chúng. Các vật kê đỡ phải được
đặt dưới vật gia công, gần mạch cắt và gần rìa của
vật gia công ở hai bên dĩa.
Hãy cẩn trọng hơn khi thực hiện việc “cắt mò”
vào các bức tường có sẵn hay các khu vực
không nhìn thấy được. Phần nhô ra của dĩa có
thể cắt phạm vào ố
ng dẫn khí đốt hay nước,
đường điện hay các vật thể khác, sự cố này có thể
gây ra sự dội ngược.
Các cảnh báo an toàn cụ thể dành cho các hoạt
động chà nhám
Khi chà nhám, không được dùng giấy nhám
dĩa lớn quá cỡ. Tuân thủ theo khuyến cáo của
nhà sản xuất khi chọn giấy nhám. Giấy nhám
lớn hơn phủ tràn ra ngoài miếng lót chà nhám bộc
lộ nguy cơ bị xé toạc và có thể gây sự cố bất ngờ
,
làm rách dĩa, hay dội ngược.
Các cảnh báo an toàn cụ thể dành cho các hoạt
động đánh ráp bằng bàn chải kim loại
Cần nhận biết rằng râu chổi bị bàn chải đẩy
văng ra ngay cả khi thao tác thông thường.
Đừng đè ép râu bàn chải mạnh quá do bắt bàn
chải chịu lực tải quá mức. Râu kim loại có thể
dễ dàng đâm thủng quần áo mỏng và/hay da.
Nếu như việc sử dụng ch
ắn bảo vệ được
khuyến cáo dùng cho việc đánh ráp bằng bàn
chải kim loại, không được để cho râu kim loại
của dĩa hay bàn chải kim loại chạm vào chắn
bảo vệ. Bàn chải dĩa hay bàn chải kim loại có thể
nở rộng đường kính ra do chịu lực tải và lực ly tâm.
Các cảnh báo phụ thêm
Hãy mang kính bảo hộ.
Dùng thiết bị dò tìm thích hợp để xác định nếu
có các công trình công cộng lắp
đặt ngầm
trong khu vực làm việc hay liên hệ với Cty
công trình Công cộng địa phương để nhờ hỗ
trợ. Đụng chạm đường dẫn điện có thể gây ra hỏa
hoạn và điện giựt. Làm hư hại đường dẫn khí ga
có thể gây nổ. Làm thủng đường dẫn nước gây hư
hỏng tài sản hay có khả năng gây ra điện giựt.
Nhả công tắc Tắt/Mở
ra và chuyển về vị trí tắt
khi nguồn điện cung cấp bị ngắt, ví dụ., như
khi bị mất điện hay khi phích cắm bị tuột ra.
Cách này để ngăn sự khởi động lại không được
kiểm soát.
Kẹp chặt vật gia công. Vật gia công được kẹp
bằng một thiết bị kẹp hay bằng êtô thì vững chắc
hơn giữ bằng tay.
Mô Tả Sản Phẩm và Đặc Tính
Kỹ Thuật
Đọc kỹ mọi cảnh báo an toàn và mọi
hướng dẫn. Không tuân thủ mọi cảnh
báo và hướng dẫn được liệt kê dưới
đây có thể bị điện giựt, gây cháy
và/hay bị thương tật nghiêm trọng.
Dành sử dụng cho
Máy được thiết kế để cắt, chà thô và chải các vật liệu
bằng kim loại và đá mà không cần sử dụng nước.
Khi cắt bằng chất liệu mài nén kết, cần phải sử dụng
loại dưỡng cắt đặc biệt (phụ kiện).
Khi cắt đá, tạo đủ hiệu quả cho việc hút bụi.
Với dụng cụ mài thích hợp, máy có thể sử dụng để
mài b
ằng dĩa mài.
Biểu trưng của sản phẩm
Sự đánh số các biểu trưng của sản phẩm là để tham
khảo hình minh họa của máy trên trang hình ảnh.
1 Nút khóa trục
2 Công tắc Tắt/Mở
3 Núm xoay để chọn trước tốc độ
(GWS 6-100 E/ GWS 6-115 E/GWS 6-125 E)
4 Tay nắm phụ (có bề mặt nắm cách điện)
5 Chìa vặn đai ốc kết hợp dành cho trục máy
mài M 14*
6 Chìa vặn đai ốc kết hợp dành cho trục máy
mài M 10*
7 Trụ
c máy mài
OBJ_BUCH-704-005.book Page 60 Wednesday, November 23, 2016 10:50 AM
Tiếng Việt | 61
Bosch Power Tools 1 609 92A 2V9 | (23.11.16)
8 Chắn bảo vệ dùng để chà nhám
9 Vít khóa của chắn bảo vệ
10 Bích lắp với vòng đệm chữ O
11 Đĩa mài*
12 Đai ốc chặn
13 Đai ốc chặn nhanh *
14 Đầu mài hạt cac-bua*
15 Chắn bảo vệ dùng để gia công cắt*
16 Dĩa cắt*
17 Chắn bảo vệ tay*
18 Dĩa chà cao su*
19 Giấy nhám*
20 Đai ốc tròn*
21 Bàn chải kim loại tròn*
22 Dưỡng cắ
t với chắn bảo vệ việc hút bụi*
23 Dĩa cắt hạt kim cương*
24 Tay nắm (bề mặt nắm cách điện)
*Phụ tùng được trình bày hay mô tả không phải là một
phần của tiêu chuẩn hàng hóa được giao kèm theo sản
phẩm. Bạn có thể tham khảo tổng thể các loại phụ tùng,
phụ kiện trong chương trình phụ tùng của chúng tôi.
Thông số kỹ thuật
Máy mài dạng góc GWS...
Professional
5-100 580 5-115 670 6-100
Mã số máy
0 601 ... 376 0.. 376 0.. 376 2.. 375 0.. 375 0..
Công suất vào danh định
W580580 580 670 670
Công suất ra
W300300 300 400 400
Tốc độ danh định
v/p 11000 11000 11000 11000 11000
Đường kính dĩa mài, tối đa.
mm 100 100 115 100 100
Đường ren của trục máy mài
M 10 M 10 M 14 M 10 M 10
Chiều dài ren (tối đa) của trục máy mài
mm 17 17 22 17 17
Chọn Trước Tốc Độ
– ––––
Trọng lượng theo Qui trình EPTA-Procedure
01:2014 (chuẩn EPTA 01:2014)
kg 1,8 1,8 1,9 1,8 1,8
Cấp độ bảo vệ
/II /II /II /II /II
Máy mài dạng góc GWS...
Professional
6-100 E 6-115 6-115 E 6-125 6-125 E
Mã số máy
0 601 ... 375 7.. 375 0.. 375 5..
375 7..
375 9..
375 1.. 375 9..
Công suất vào danh định W 670 670 670 670 670
Công suất ra
W 400 400 400 400 400
Tốc độ danh định
v/p 11000 11000 11000 11000 11000
Điều chỉnh phần kiểm soát tốc độ
v/p 2800
– 11000
–2800
–11000
–2800
–11000
Đường kính dĩa mài, tối đa.
mm 100 115 115 125 125
Đường ren của trục máy mài
M 10 M 14 M 14 M 14 M 14
Chiều dài ren (tối đa) của trục máy mài
mm 17 22 22 22 22
Chọn Trước Tốc Độ
– –
Trọng lượng theo Qui trình EPTA-
Procedure 01:2014 (chuẩn EPTA 01:2014)
kg 1,8 1,9 1,9 1,9 1,9
Cấp độ bảo vệ
/II /II /II /II /II
Các giá trị đã cho có hiệu lực cho điện thế danh định [U] 230 V. Đối với điện thế thấp hơn và các loại máy dành riêng cho một
số quốc gia, các giá trị này có thể thay đổi.
OBJ_BUCH-704-005.book Page 61 Wednesday, November 23, 2016 10:50 AM
62 | Tiếng Việt
1 609 92A 2V9 | (23.11.16) Bosch Power Tools
Sự lắp vào
Lắp Các Bộ Phận Bảo Vệ vào
Trước khi tiến hành bất cứ việc gì trên máy,
kéo phích cắm điện nguồn ra.
Ghi Chú: Trong quá trình vận hành mà sau đó dĩa bị
vỡ hay các chi tiết dùng lắp ráp nằm trên chắn bảo
vệ/dụng cụ điện bị hỏng, máy phải được mang đến
ngay đại lý phục vụ hàng sau khi bán để bảo trì, sửa
chữa (để biết địa chỉ liên hệ, xin xem Phần “Dịch Vụ
Sau Khi Bán và Dịch Vụ
Ứng Dụng”).
Chắn Bảo Vệ Dùng Để Chà Nhám
Đặt chắn bảo vệ 8 lên trên vành trục máy mài. Chỉnh
sửa tư thế của chắn bảo vệ 8 để đáp ứng yêu cầu
cho công đoạn gia công. Khóa cố định chắn bảo vệ
8 bằng cách siết chặt vít khóa 9 bằng chìa vặn đai ốc
kết hợp 5/6.
Chỉnh đặt chắ
n bảo vệ 8 theo cách này ngăn
được tia lửa bắn về hướng về người vận hành
máy.
Ghi chú: Chữ số mã hóa trên chắn bảo vệ 8 bảo
đảm rằng chỉ có chắn bảo vệ đúng với loại máy mới
có thể lắp vào được.
Chắn Bảo Vệ Dùng Để Cắt
Khi cắt bằng chất liệu mài nén kết, luôn luôn
sử dụng chắn bảo v
ệ để cắt 15.
Tạo đủ hiệu quả cho việc hút bụi khi cắt đá.
Chắn bảo vệ dùng để cắt 15 được lắp vào giống như
cách lắp chắn bảo vệ dùng để chà nhám 8.
Dưỡng Cắt có Chắn Bảo Vệ dành cho việc
Hút Bụi
Dưỡng cắt có chắn bảo vệ dành cho việc hút bụi 22
được lắp vào giống như cách g
ắn chắn bảo vệ dành
cho gia công mài 8.
Tay nắm phụ
Chỉ vận hành máy của bạn khi đã gắn tay nắm
phụ 4.
Vặn tay nắm phụ vào 4 vào trên bên phải hay trái
đầu máy tùy theo cách thức thao tác.
Chắn Bảo Vệ Tay
Dùng cho việc vận hành với dĩa chà cao su 18
hay với bàn chải kim loại/bàn chải dĩa/dĩa chà
gấp nếp, luôn luôn gắn chắn bảo vệ tay vào 17.
Chắn bả
o vệ tay 17 được bắt chặt cùng với tay nắm
phụ 4.
Lắp Dụng Cụ Mài
Trước khi tiến hành bất cứ việc gì trên máy,
kéo phích cắm điện nguồn ra.
Không được chạm vào dĩa mài hay dĩa cắt
trước khi các dĩa này đã nguội. Dĩa có thể trở
nên rất nóng trong lúc hoạt động.
Làm sạch trục máy mài 7 và tất cả bộ phận sắp được
lắp vào.
Để cặp chặt hay tháo lỏng dụng cụ mài, khóa trục
máy mài bằng nút khóa trục 1.
Ch
ỉ cho nút khóa trục hoạt động khi trục máy
mài đã đứng yên. Nếu không, máy có thể bị làm
hỏng.
Dĩa Mài/Cắt
Hãy lưu ý đến kích cỡ của dụng cụ mài. Đường kích
của lổ lắp dụng cụ phải vừa khít với bích lắp dụng cụ
mà không có khe hở. Không được sử dụng bộ phận
thu nhỏ hay bộ phận tiếp hợp.
Khi sử dụng dĩa cắt h
ạt kim cương, hãy lưu ý mũi tên
chỉ chiều quay trên dĩa cắt kim cương và chiều quay
của máy phải cùng chiều (xem phần mũi tên chỉ
chiều quay in dập trên đầu máy).
Xem trang hình ảnh để biết các bước lắp ráp.
Để bắt chặt dĩa mài/cắt, vặn đai ốc chặn 12 vào và
siết chặt đai ốc lại bằng chìa vặn đai ốc kết hợp 5/6.
(xem phầ
n “Đai Ốc Khóa Nhanh”).
Sau khi lắp dụng cụ mài và trước khi mở máy,
kiểm tra xem dụng cụ mài có lắp vào đúng
cách không và có thể quay tự do không. Đảm
bảo dụng cụ mài không chạm vào chắn bảo vệ
hay các bộ phận khác.

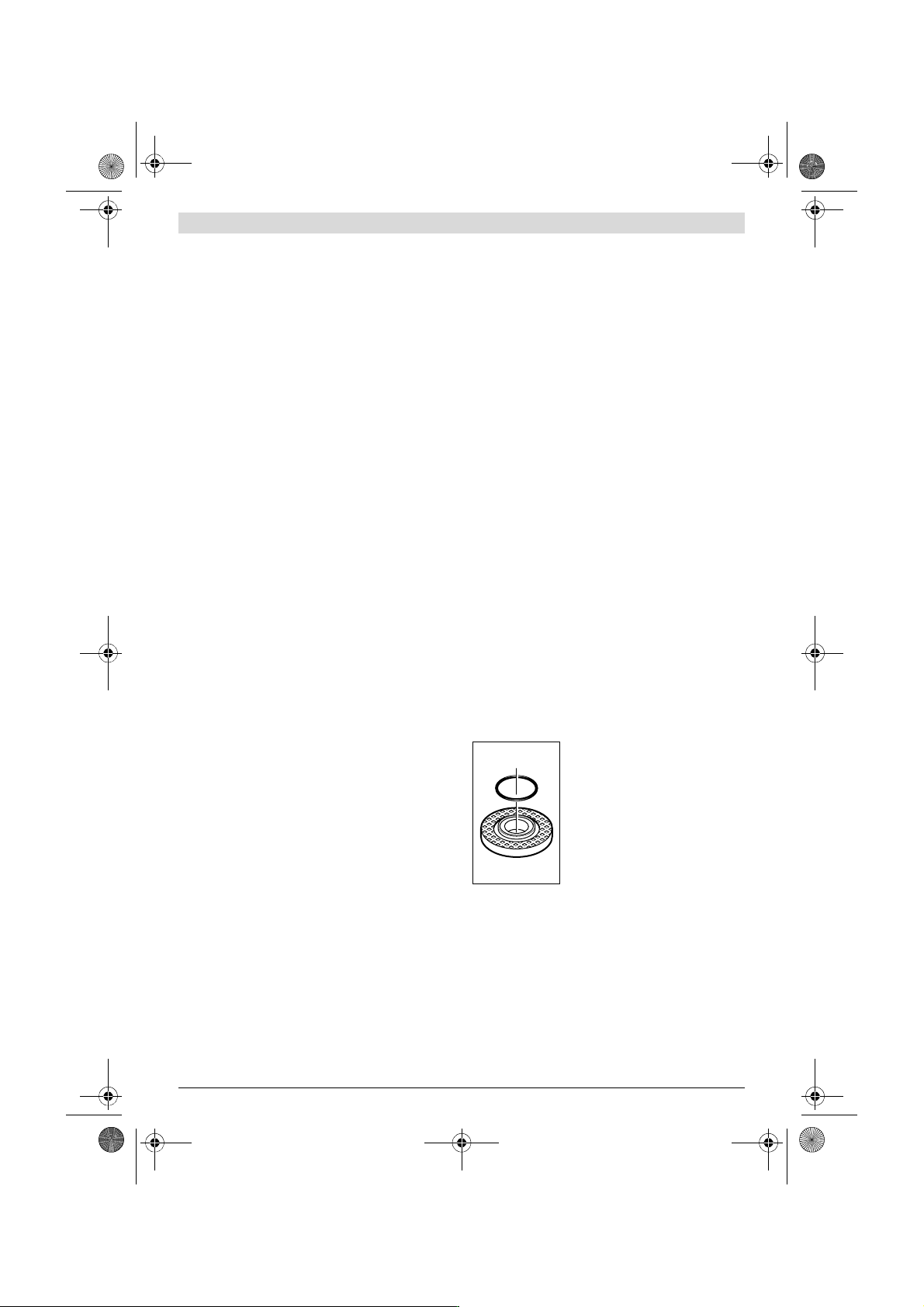

Bích lắp cho trục máy mài có
cỡ M 14: Chi tiết bằng nhựa (vòng
đệm chữ O) được lắp vào vành
định tâm của bích lắp 10. Nếu
vòng đệm chữ O bị mất hay bị
h
ư, phải thay bích lắp 10 trước khi
cho máy hoạt động trở lại.
Bích lắp cho trục máy mài có
cỡ M10: Cả hai mặt của bích lắp
đều có thể sử dụng được.
Dĩa chà gấp nếp
Để vận hành với dĩa chà gấp nếp, luôn luôn
gắn chắn bảo vệ tay 17 vào.
Dĩa Chà Cao Su
Để vận hành với dĩa chà đế cao su 18, luôn
luôn gắn chắn bảo v
ệ tay 17 vào.
Xem trang hình ảnh để biết các bước lắp ráp.
Vặn đai ốc tròn 20 và siết chặt lại bằng chìa vặn đai
ốc kết hợp 5/6.
