Calibration 3-51 R- 轴偏移的校正基准值如下。 . Real Max(Min): 命令值与测定值之间的最大（最小）误 差 Head1~Head6 : -0.500 ~ 0.500(deg) Err Max(Min) : 测定值与补偿值之间的最大（最小）误 差 Head1~Head6 : -0.200 ~ 0.200(deg) " 备注
Samsung Component Placer SM421 Service Manual
3-50
10. 按照 Head 1 的校正方法，对 Head 2~ 6 执行校正。

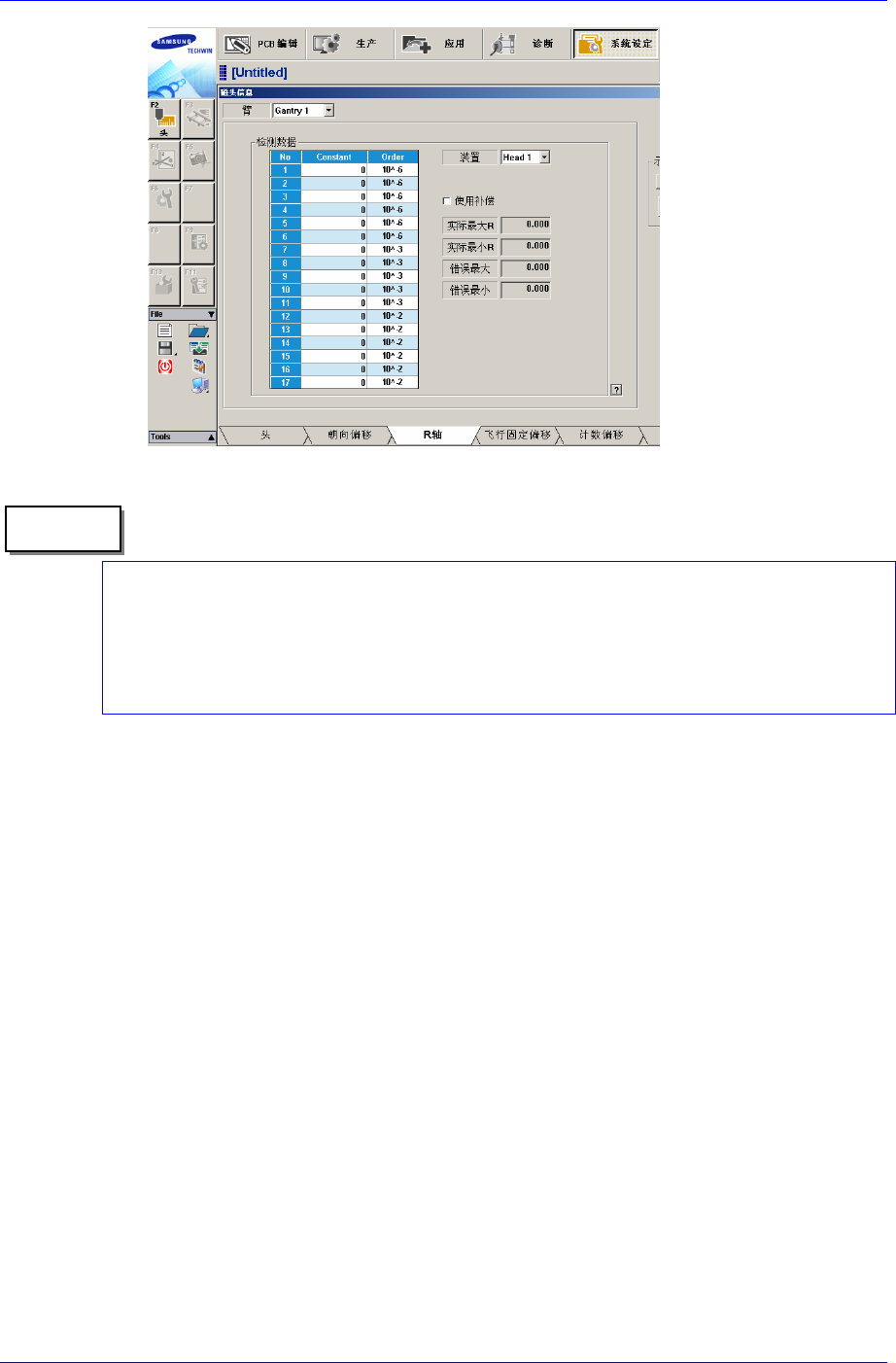

11. 正常结束对所有磁头的校正，则显示如下结果值。如下图显示结果值.
结果值可在 R Axis 对话框中确认。
Calibration
3-51
R-轴偏移的校正基准值如下。.
Real Max(Min): 命令值与测定值之间的最大（最小）误差
Head1~Head6 : -0.500 ~ 0.500(deg)
Err Max(Min) : 测定值与补偿值之间的最大（最小）误差
Head1~Head6 : -0.200 ~ 0.200(deg)
" 备注
Samsung Component Placer SM421 Service Manual
3-52
3.2.8. Board Position Calibration
示教 Conveyor 贴装领域的 Stopper 位置和 Sensor 的 X 位置。
以下是对 Board Position 进行 Calibration 的过程。
1. 用鼠标选择<Sensor X> 编辑箱，点击 <移动>按扭，把示教相机移动到 Sensor
X 位置。
2. 利用示教盒示教正确的位置。然后点击示教盒的‘Enter’ 按扭输入正确的 Sensor
X 坐标值
3. 利用鼠标点选择<Stopper>组合框后选择将要示教的 Stopper。然后点击<示教>
按钮，相应的 Stopper 位置示教值自动输入到<位阻挡器 X>编辑框。
4. <止挡块上/下>按钮，先 Up Stopper 后再利用示教框(Teaching Box)请准确示教
Stopper 位置。
5. <Get> 按钮 再利用示教框 Stopper X 的 板定位传感器 X 坐标值。 请准确示
教 StationF2, StationR2 位置。.
6. 然后点击<止挡块上/下>按钮 Down Stopper。
1
2
3
