Samsung Component Placer SM421 Service Manual
3-52

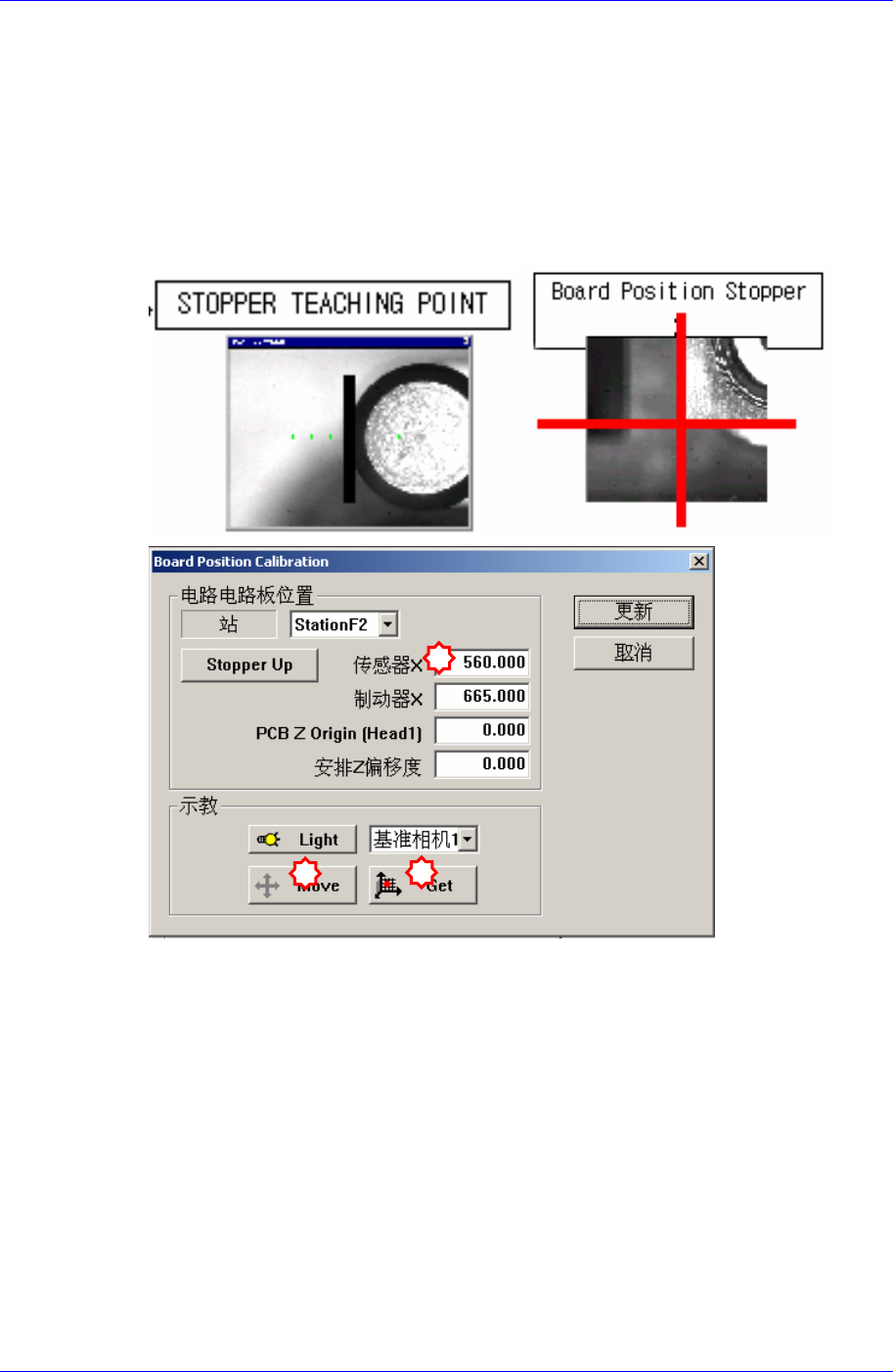

3.2.8. Board Position Calibration
示教 Conveyor 贴装领域的 Stopper 位置和 Sensor 的 X 位置。
以下是对 Board Position 进行 Calibration 的过程。
1. 用鼠标选择<Sensor X> 编辑箱，点击 <移动>按扭，把示教相机移动到 Sensor
X 位置。
2. 利用示教盒示教正确的位置。然后点击示教盒的‘Enter’ 按扭输入正确的 Sensor
X 坐标值

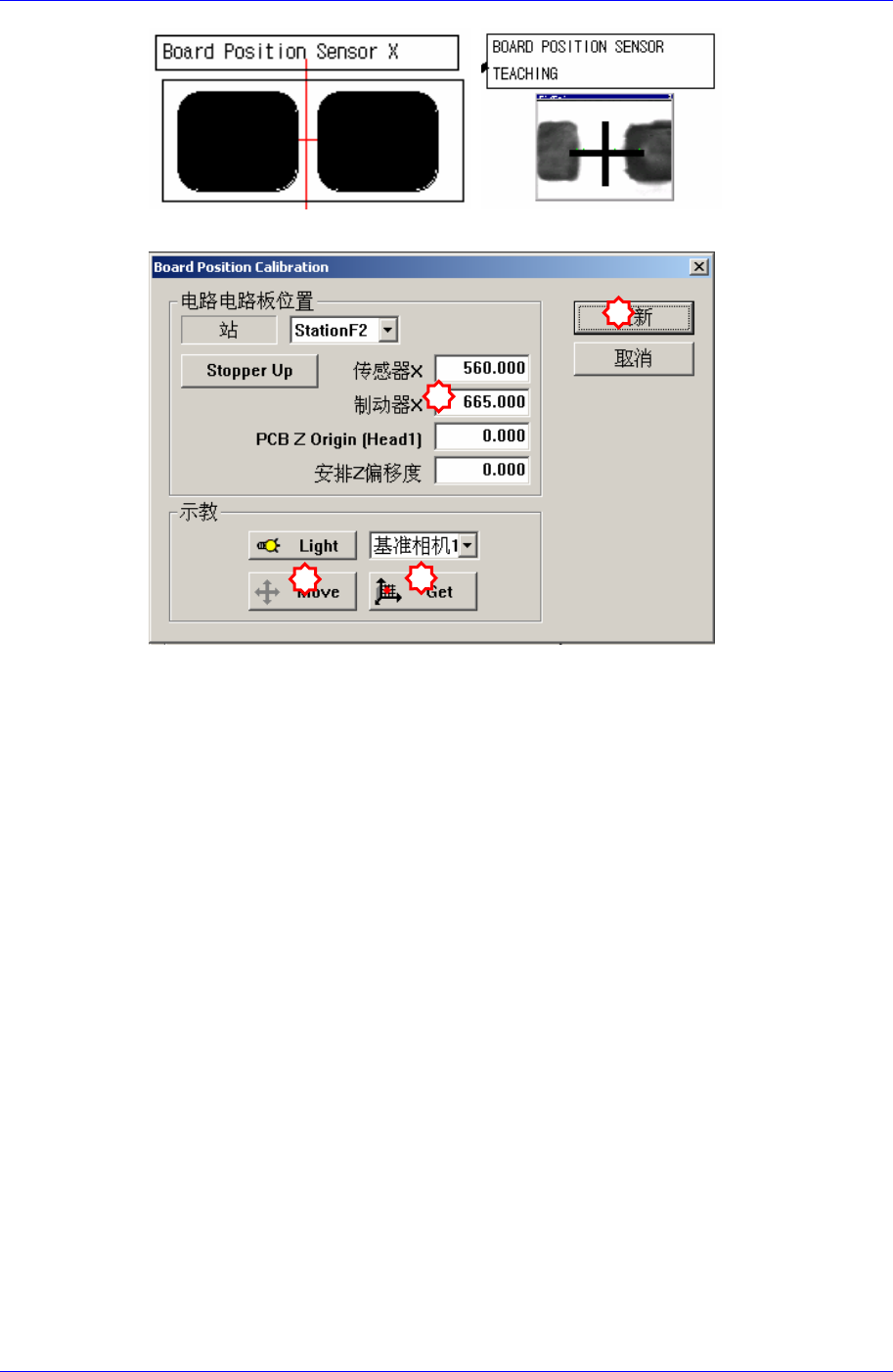

3. 利用鼠标点选择<Stopper>组合框后选择将要示教的 Stopper。然后点击<示教>
按钮，相应的 Stopper 位置示教值自动输入到<位阻挡器 X>编辑框。
4. <止挡块上/下>按钮，先 Up Stopper 后再利用示教框(Teaching Box)请准确示教
Stopper 位置。
5. <Get> 按钮 再利用示教框 Stopper X 的 板定位传感器 X 坐标值。 请准确示
教 StationF2, StationR2 位置。.
6. 然后点击<止挡块上/下>按钮 Down Stopper。
1
2
3
Calibration
3-53
7. 单击< Update>按钮, 即可保存内容。
3.3. Feeder Base Origin 设置
示教喂料器原点寻找全喂料器吸附位置时实施的过程。如果该过程不按照要求执行
时就发生吸附错误。
利用 8mm Tape Feeder 设置 Feeder Base 原点方法如下。;
1. 把最小的部件(0603, 1005)Rell 贴装在喂料器后设置在前面 Feeder Base 的 21
号槽。 Feeder 设置钱，请确认 Feeder Base 上面有无废弃的部件，如果有请除
去废弃部件。
2. 用鼠标选择<第 21 8mm 站位吸取点> 编辑框后，在 <示教>领域的组合框中选
择 ‘大型凸轮’。

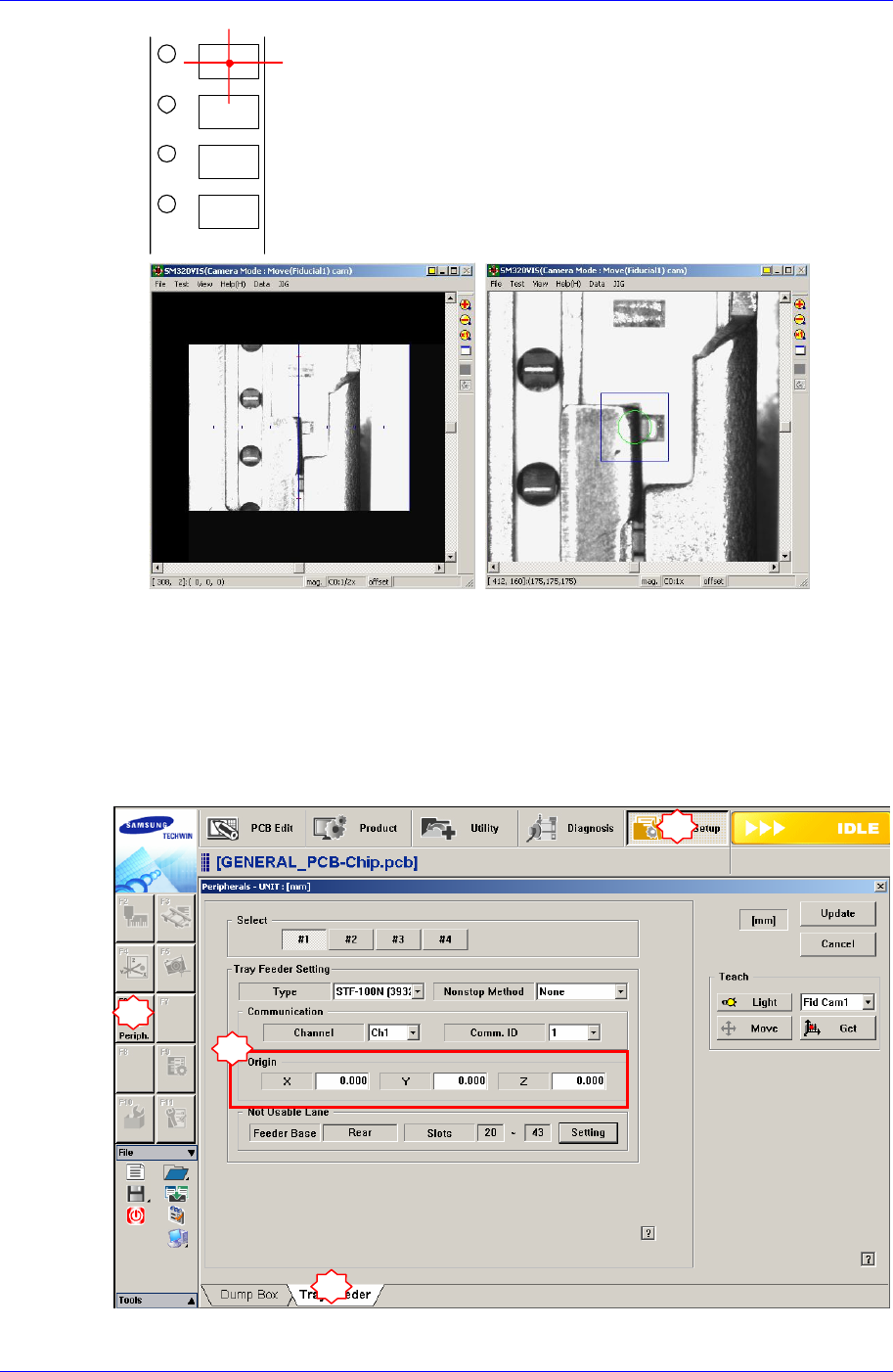

3. 请点击<Move> 按钮把 Fiducial Camera 移动到设置在前面 feeder base 的 21 号
槽的带式喂料器的吸附点。
4. 请利用 Fiducial Camera 示教带式喂料器的吸附点。此时，如下图所示示教中心
点。此时，该示教不是部件中心的料袋（pocket）中心点。
1
2
3
4
Samsung Component Placer SM421 Service Manual
3-54
5. 利用 Teaching Box 料袋中心对准 SMVision 窗显示的 Fiducial Camera 的十字线
后，点击 <Get> 按钮把选定的当前坐标值输入到选择的编辑框中。
6. 同样的方法，在后面 Feeder Base 的 21 号槽设置喂料器后进行示教。
3.4. Tray Feeder Origin 设置
1
2
3
4
