Samsung Component Placer SM421 Service Manual 3-54 5. 利用 T eachin g Box 料袋中心对准 SMV ision 窗 显示的 Fiducial Camera 的十字线 后，点击 <Get> 按钮把选定的当前坐标值输入到选择的编 辑框中。 6. 同样的方法，在后面 Feeder Base 的 21 号槽设置喂料器后进行示教。 3.4. T ray Feeder O…
Calibration
3-53
7. 单击< Update>按钮, 即可保存内容。
3.3. Feeder Base Origin 设置
示教喂料器原点寻找全喂料器吸附位置时实施的过程。如果该过程不按照要求执行
时就发生吸附错误。
利用 8mm Tape Feeder 设置 Feeder Base 原点方法如下。;
1. 把最小的部件(0603, 1005)Rell 贴装在喂料器后设置在前面 Feeder Base 的 21
号槽。 Feeder 设置钱，请确认 Feeder Base 上面有无废弃的部件，如果有请除
去废弃部件。
2. 用鼠标选择<第 21 8mm 站位吸取点> 编辑框后，在 <示教>领域的组合框中选
择 ‘大型凸轮’。
3. 请点击<Move> 按钮把 Fiducial Camera 移动到设置在前面 feeder base 的 21 号
槽的带式喂料器的吸附点。
4. 请利用 Fiducial Camera 示教带式喂料器的吸附点。此时，如下图所示示教中心
点。此时，该示教不是部件中心的料袋（pocket）中心点。
1
2
3
4
Samsung Component Placer SM421 Service Manual
3-54
5. 利用 Teaching Box 料袋中心对准 SMVision 窗显示的 Fiducial Camera 的十字线
后，点击 <Get> 按钮把选定的当前坐标值输入到选择的编辑框中。
6. 同样的方法，在后面 Feeder Base 的 21 号槽设置喂料器后进行示教。
3.4. Tray Feeder Origin 设置
1
2
3
4
Calibration
3-55
Tray Feeder 的 Origin 设置方法如下：
1. 如果安装了 Auto Tray 后没有设置 Origin，现有程序上的 Tray 坐标值将在清
除 Tray 后插入时起变化，因此需要进行示教。
如果在第一次安装 Tray Feeder 后示教 Origin，以后即使清除 Tray 后再插
入，只要把当初示教的坐标设为 Origin ，就不必个别修改现有 Tray
Feeder 的拾取坐标(Pickup Point)。
2. 为了把Fiducial Camera移动到Tray的Origin，应在<装置>组合框圈选“Move
Cam”后单击<Move>按钮。

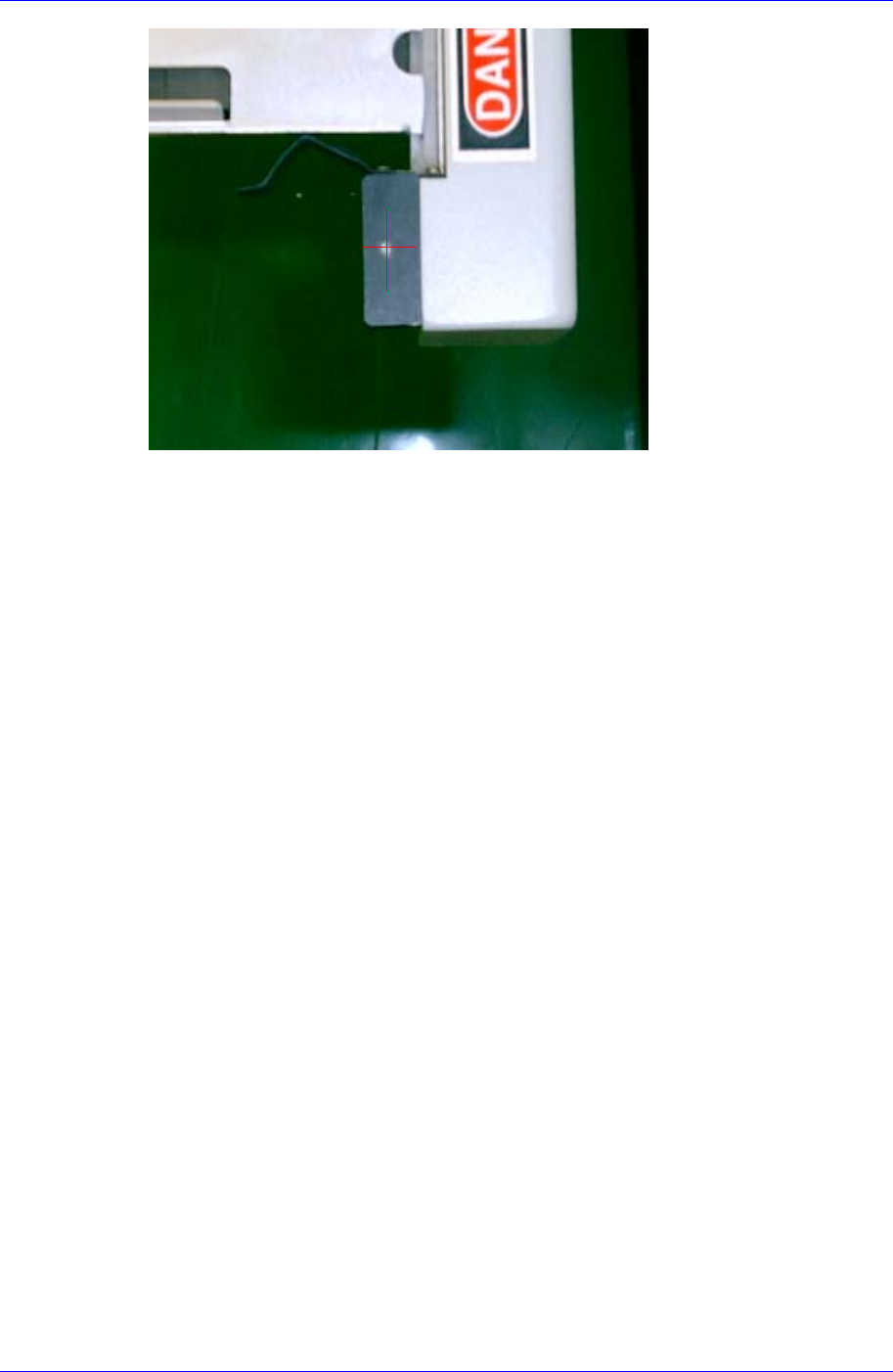

3. 利用Teaching Box使Vision显示器上显示的Fiducial Camera的十字线中心与
Tray上的设置点准确地对齐。
4. 请用鼠标选择<Origin> 领域的编辑框，再点击<Get> 按钮，在编辑框中输
入当前坐标值。
5. 单击<更新>按钮揭开适用修改后的值。
