Samsung Component Placer SM421 Service Manual
3-56
3.5. Nozzle Check 设置
以下是头部 Flying Vision 替换或 Nozzle Check 功能有问题时，执行的校正。否则
请勿执行本校正过程。
可以利用Fly Camera检查贴片头是否安装了Nozzle。

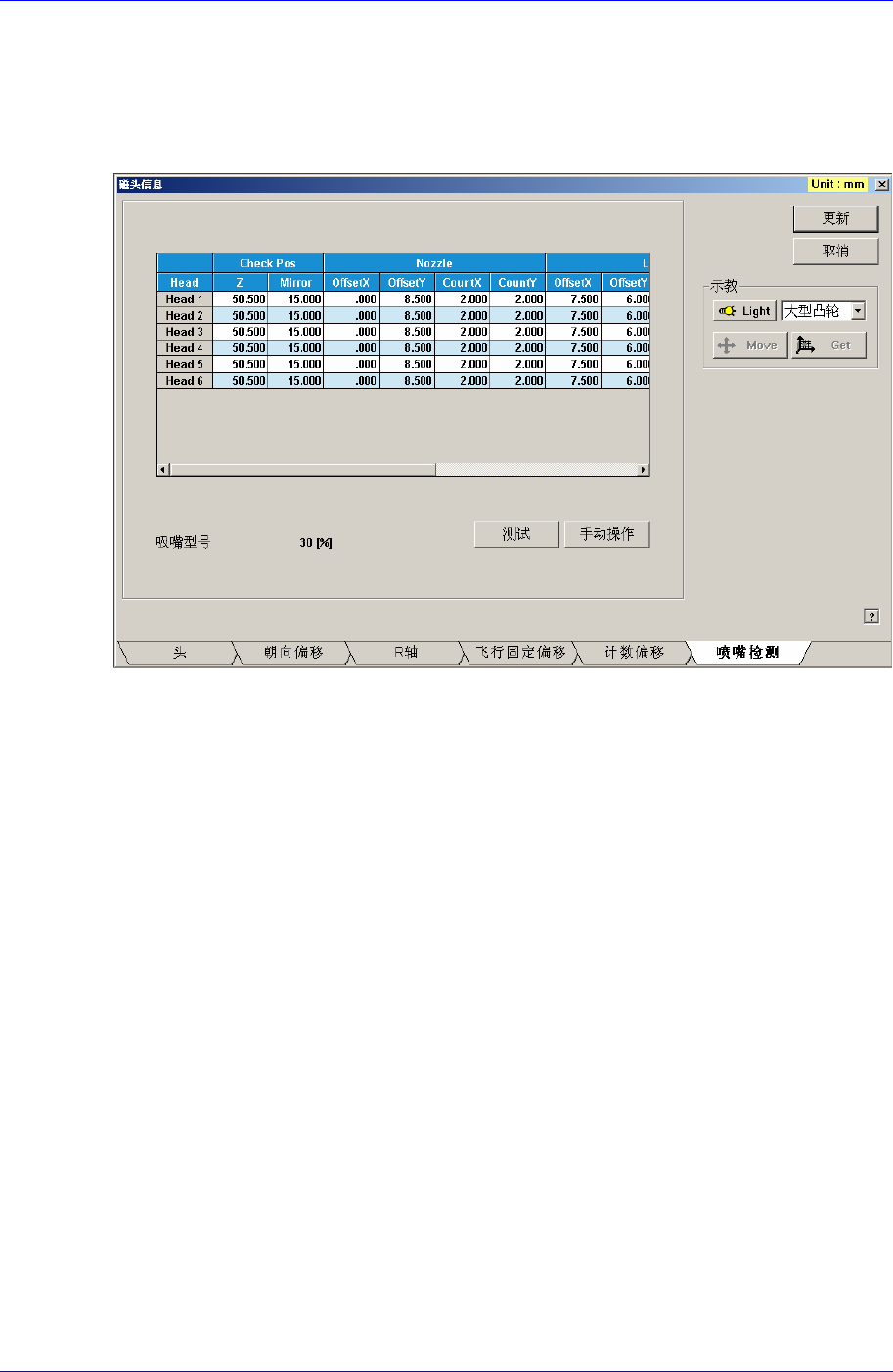

그림
3-1. “Sys. Setup: Head Information”
对话框的
“
喷嘴检测
” TAP
对话框
Check Pos
Z
表示检查是否存在吸嘴时该贴片头的 Z 轴高度，以 PCB 上面到贴片头的心
轴(Spindle)尾端的距离表示。
Mirror
表示检查是否存在吸嘴时 MirroR 轴的位置，以角度表示。
Nozzle
为了检查吸嘴是否存在，比较吸嘴存在及不存在时的特定区域的像素 Binary 值
后加以判断。
这时，该特定区域称为 Test 区域，它以矩形 Box 的形式显示在 SMVision 屏幕
上。
Offset X / Offset Y
以 Vision 屏幕的十字线中心为基准，如以 Right-Down 坐标系表示到该
矩形 Box(即 Test Box)中心位置的距离时，X 轴方向的距离称为 Offset X，
Y 轴方向的距离称为 Offset Y。
Count X / Count Y
Test Box 的 X 轴方向大小称为 Count X，Y 轴方向大小称为 Count Y。
Light
利用 Fly Camera 检查吸嘴是否存在时，照明是决定 Test Box 区域像素(Pixel)的
Calibration
3-57
Binary 值时最重要的因素。
因此，在利用 Fly Camera 检查贴片头上是否存在吸嘴时，需要设置一个可以判
断照明条件是否异常的区域。
该区域以矩形 Box 的形式显示在 SMVision 屏幕上。
Offset X / Offset Y
以 Vision 屏幕的十字线中心为基准，如以 Right-Down 坐标系表示到该
矩形 Box(即 Test Box)中心位置的距离时，X 轴方向的距离称为 Offset X，
Y 轴方向的距离称为 Offset Y。
Count X / Count Y
Test Box的X轴方向的大小称为Count X，Y轴方向的大小称为Count Y。
利用鼠标指针单击Offset / Count壳，才能激活<测试>按钮。
以Vision屏幕的十字线中心为基准，出现如下图的坐标系。
下面是为了利用Fly Camera检查贴片头上是否安装了吸嘴而校正(Calibration)Z
轴和Mirror轴的位置、吸嘴识别条件和照明条件的步骤。从贴片头mirror示教到
Light Count示教为止，依次进行;
贴片头mirror示教(Head Mirror Teaching)
默认值为18。 因系统不同而不同。
1. 在View菜单选择Current Position执行“Position”。

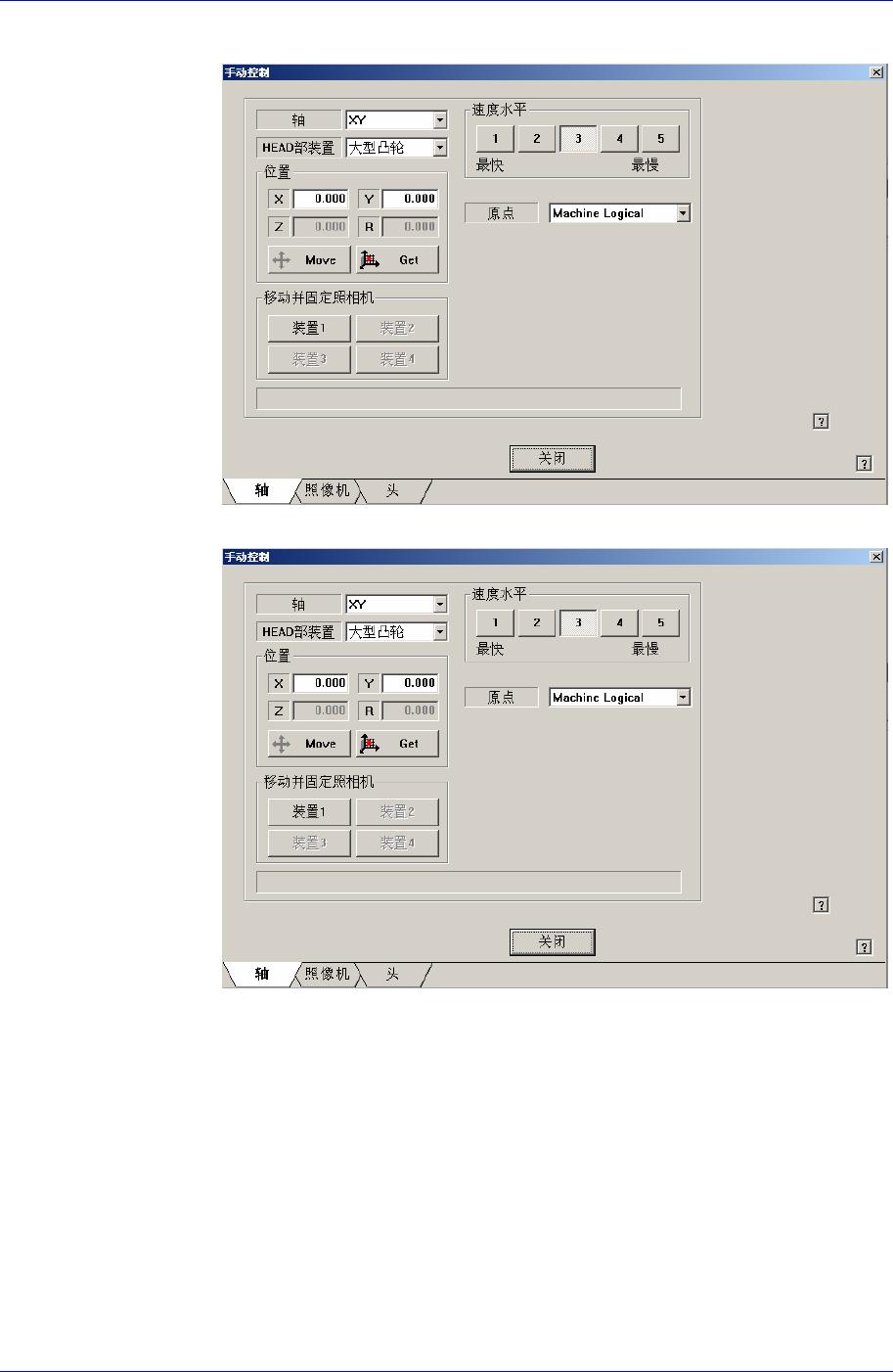

2. 在Nozzle Check TAP对话框单击<手动操作>按钮，执行“手动控制”
Offset X
Offset Y
十字线中心
Count Y
Count X
Test Box
坐标系
Samsung Component Placer SM421 Service Manual
3-58
对话框。
3. 在Axis TAP对话框的<轴>组合框选择Mirror。
4. 在 Camera TAP对话框中选择与进行喷嘴安装检查的Head 相对应的
Camera。
