Samsung Component Placer SM421 Service Manual 3-58 对话框。 3. 在 Axis TAP 对话框的 < 轴 > 组合框选择 Mirror 。 4. 在 Camera TAP 对话框中选择与进行喷嘴安装检查的 Head 相对应的 Camera 。

Calibration

3-57

Binary 值时最重要的因素。

因此，在利用 Fly Camera 检查贴片头上是否存在吸嘴时，需要设置一个可以判

断照明条件是否异常的区域。

该区域以矩形 Box 的形式显示在 SMVision 屏幕上。

 Offset X / Offset Y

以 Vision 屏幕的十字线中心为基准，如以 Right-Down 坐标系表示到该

矩形 Box(即 Test Box)中心位置的距离时，X 轴方向的距离称为 Offset X，

Y 轴方向的距离称为 Offset Y。

 Count X / Count Y

Test Box的X轴方向的大小称为Count X，Y轴方向的大小称为Count Y。

利用鼠标指针单击Offset / Count壳，才能激活<测试>按钮。

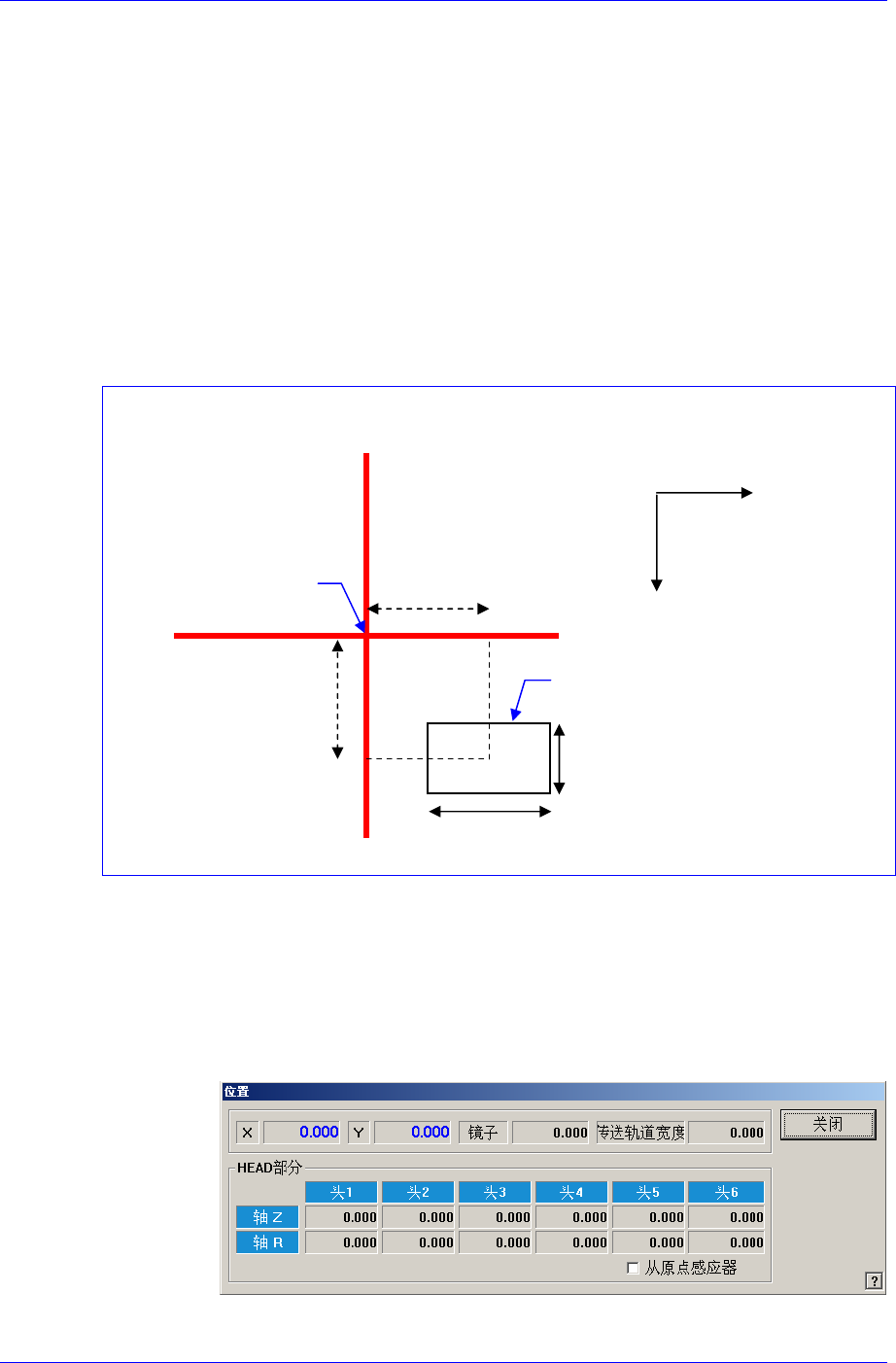

以Vision屏幕的十字线中心为基准，出现如下图的坐标系。

下面是为了利用Fly Camera检查贴片头上是否安装了吸嘴而校正(Calibration)Z

轴和Mirror轴的位置、吸嘴识别条件和照明条件的步骤。从贴片头mirror示教到

Light Count示教为止，依次进行;

 贴片头mirror示教(Head Mirror Teaching)

默认值为18。因系统不同而不同。

1. 在View菜单选择Current Position执行“Position”。

2. 在Nozzle Check TAP对话框单击<手动操作>按钮，执行“手动控制”

Offset X

Offset Y

十字线中心

Count Y

Count X

Test Box

坐标系

Samsung Component Placer SM421 Service Manual

3-58

对话框。

3. 在Axis TAP对话框的<轴>组合框选择Mirror。

4. 在 Camera TAP对话框中选择与进行喷嘴安装检查的Head 相对应的

Camera。

Calibration

3-59

5. 利用Teaching Bo 移动Mirror 轴，使该Camera的LED 中央下端位于

SMVision屏十字线下端的第四个刻度。

如果是FOV 25mm Fly Camera，则把LED下端对准SMVision屏下端刻度

的第四个刻度。

FOV 25mm Fly Camera

时
