1. 操作示教框，把X Frame移动到后面。
2. 请正常关闭PC后，关闭设备前面的Main Switch。
Main Switch 的 OFF
方向 (逆时针方向)
Samsung Component Placer SM421 Service Manual
4-10
3. 从Flying Vision分离出Flying Camera Signal Cable Connector(6EA) 。除去 Si
gnal Cable时容易破损，因此多加注意，另请留意1~6号Cable顺序。

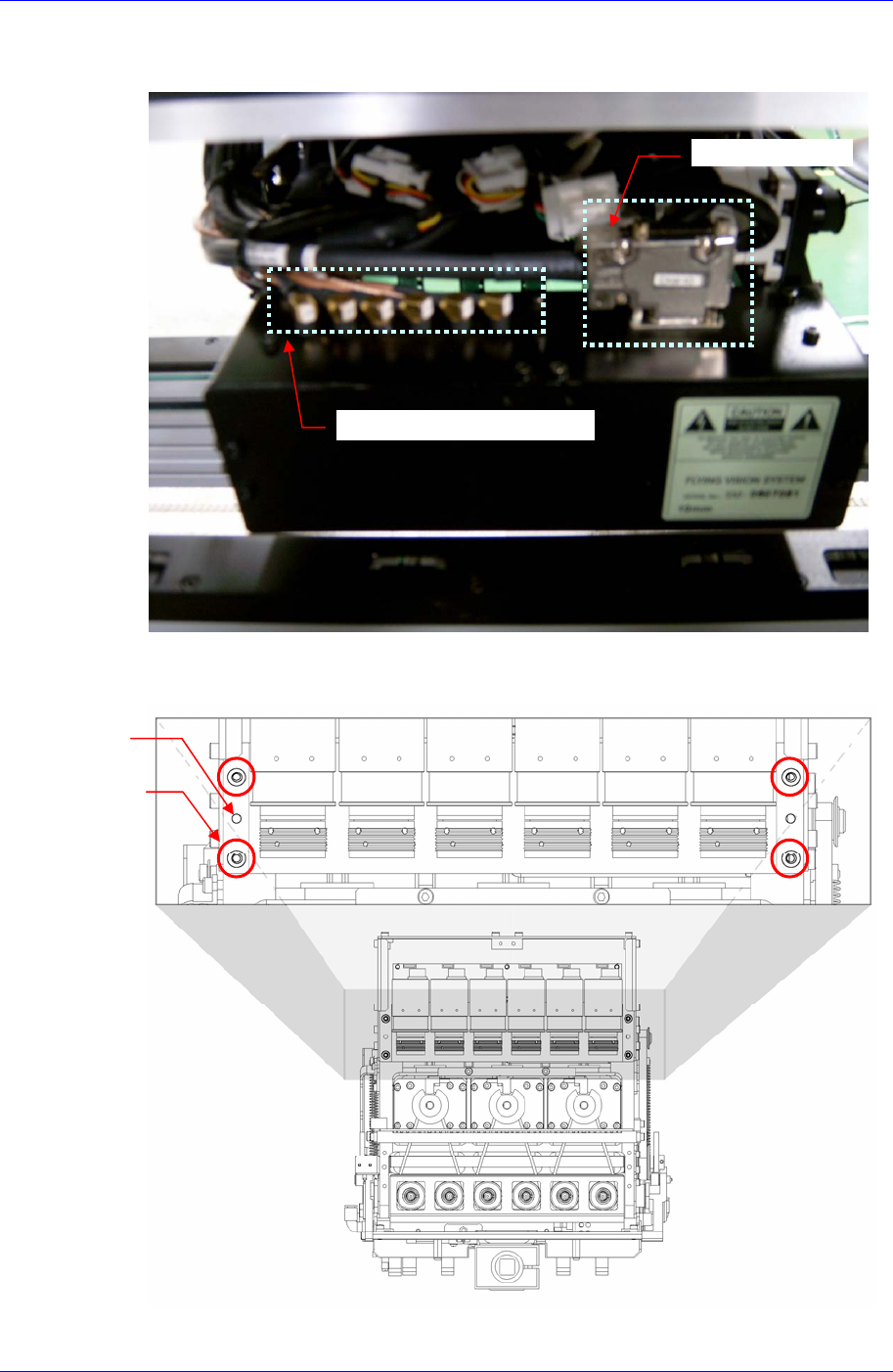

4. 从Head Ass’y拆卸Flying Vision模块时，请使用扳手逆时针方向解开下图所示
的 4个螺丝钉。
Fly-Camera Signal Cable
D-Sub Connector
螺丝钉 (M3)
固定 pin
Head Module
4-11
5. 解开两个固定螺丝，从 Flying Vision 分离出 D-Sub Connector。
注 意
Flying Vision 替换时, 如果不关闭电源除去 Flying Camera
的 D-Sub Connector，会损伤 Flying Vision 及 Vision bor
d。
6. 请按照拆卸的逆序，组装新品 Flying Vision 程序。组装时首先把两个固定 pin
对准头部本体螺丝孔后拧紧螺丝。
7. 打开设备前面的 Main Switch，启动 PC。
8. 请执行Fly camera scale calibration。详细事项请参照“3.2.7.6 Fly Camera Scale
Calibration (3-39
页
)” 替换成其他配戴FOV的摄像机时，请务必在校正之前选
择所要替换的摄像机FOV
9. 请执行Fly camera offset calibration 。详细事项请参照“3.2.7.7 Fly Camera Offset
Calibration (3-42
页
)”
10. 请执行Nozzle Check 设置。详细事项请参照“3.5 Nozzle Check
设置
(3-56
页
)”
11. 请执行Lignt Mapping。详细事项请参照 “3.2.7.4 Light Mapping (3-31
页
)”
12. 完成校正后，为确认是否正常贴装部件，请执行测试。
