Head Module 4-15 点击 <Move> 按钮后 , 再点击 <Prepare Aligne T est> 按钮 1 2 3 4 5
Samsung Component Placer SM421 Service Manual
4-14

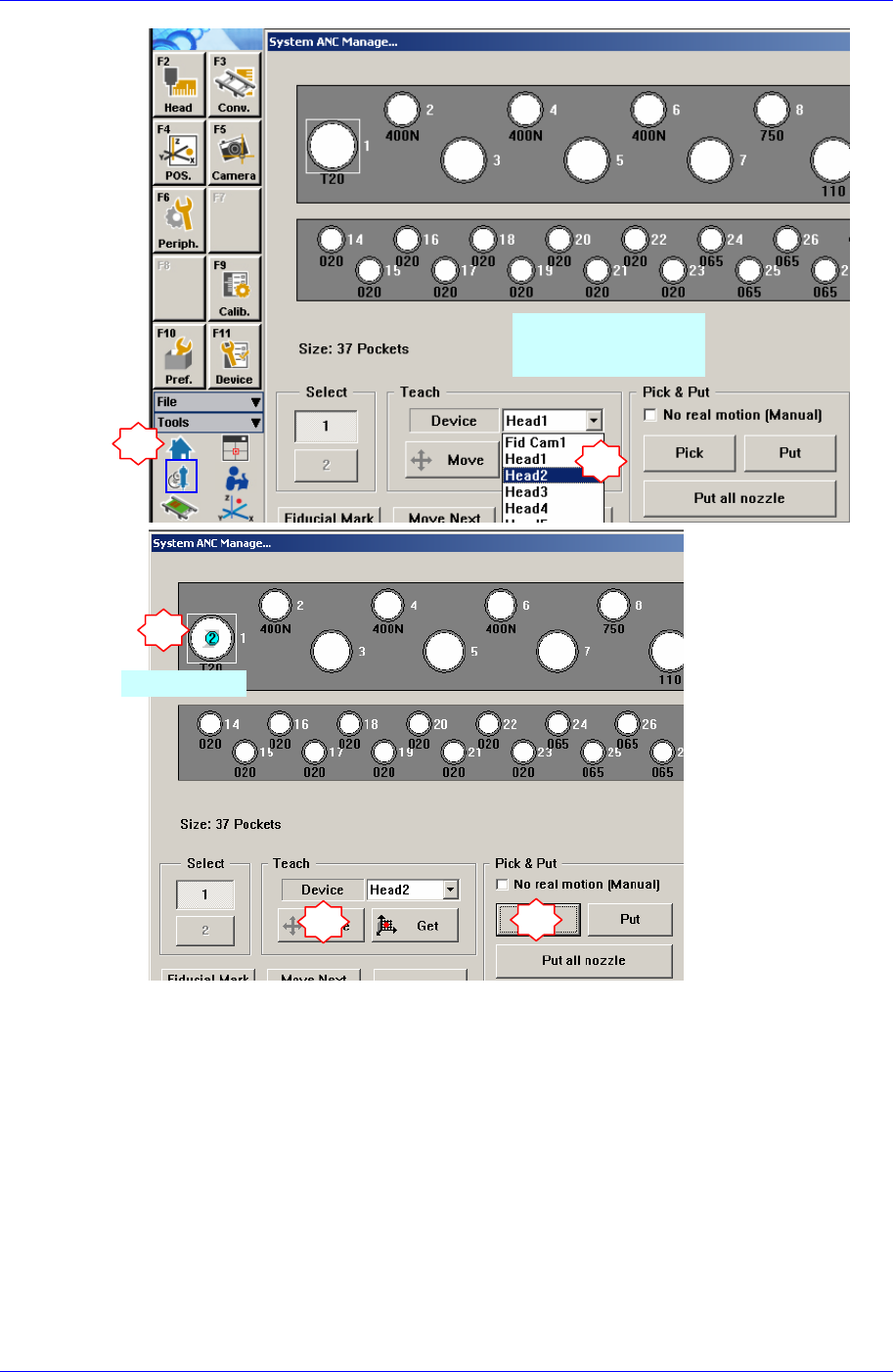

8. 为了把 Calibration Tool 移动到 Align 高度，请执行如下过程。
“Parts” 对话框中选择任意部件(1005)后点击<Edit>按钮，执行“Part Editor”
对话框。
1
2
选择替换的摄像机
相应的头部
4
3
选择 CNT20
5
Head Module
4-15

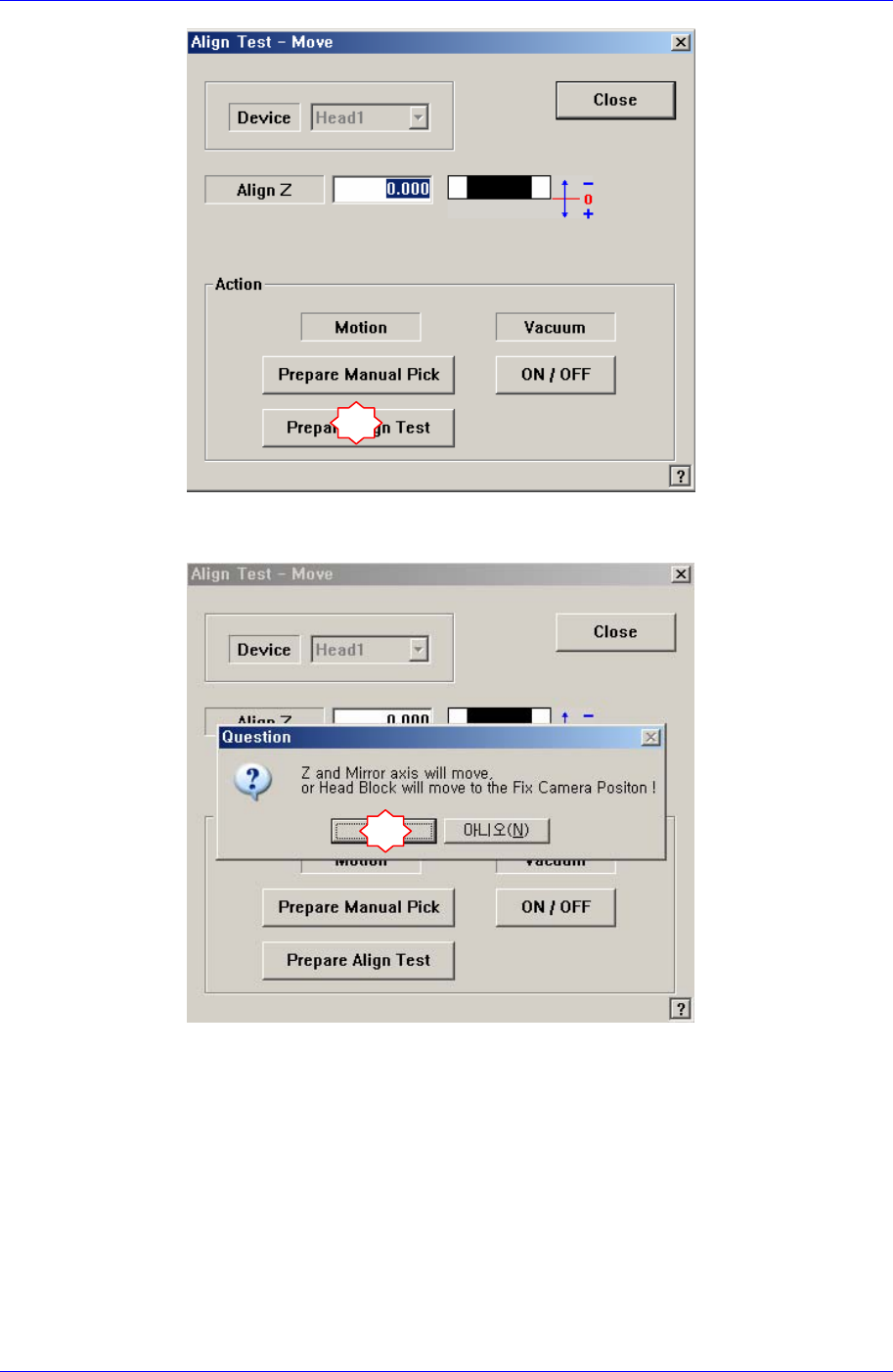

点击<Move> 按钮后, 再点击<Prepare Aligne Test>按钮
1
2
3
4
5
Samsung Component Placer SM421 Service Manual
4-16
如果显示“Z and Mirror axis will move or Head Block will move tothe Fi
x Camera Position”信息，请点击 Ye s。
那么, Z 轴和 Mirror 移动到识别位置。
6
7
