Samsung Component Placer SM421 Service Manual 4-18 11. 请利用 LOCTITE(LOCTITE 243) 组装螺丝。 12. 利用螺丝对 摄像机中心时，对准摄像机中心后，请务必拧紧固定螺丝 (M3-3 个 ) 。组装好盖后，请执行 Wa r m - U p 。 13. 请执行 Fly camera scale calibration 。详细事项请 参照 “ 오류 ! 참조 원본을 찾…
Head Module
4-17

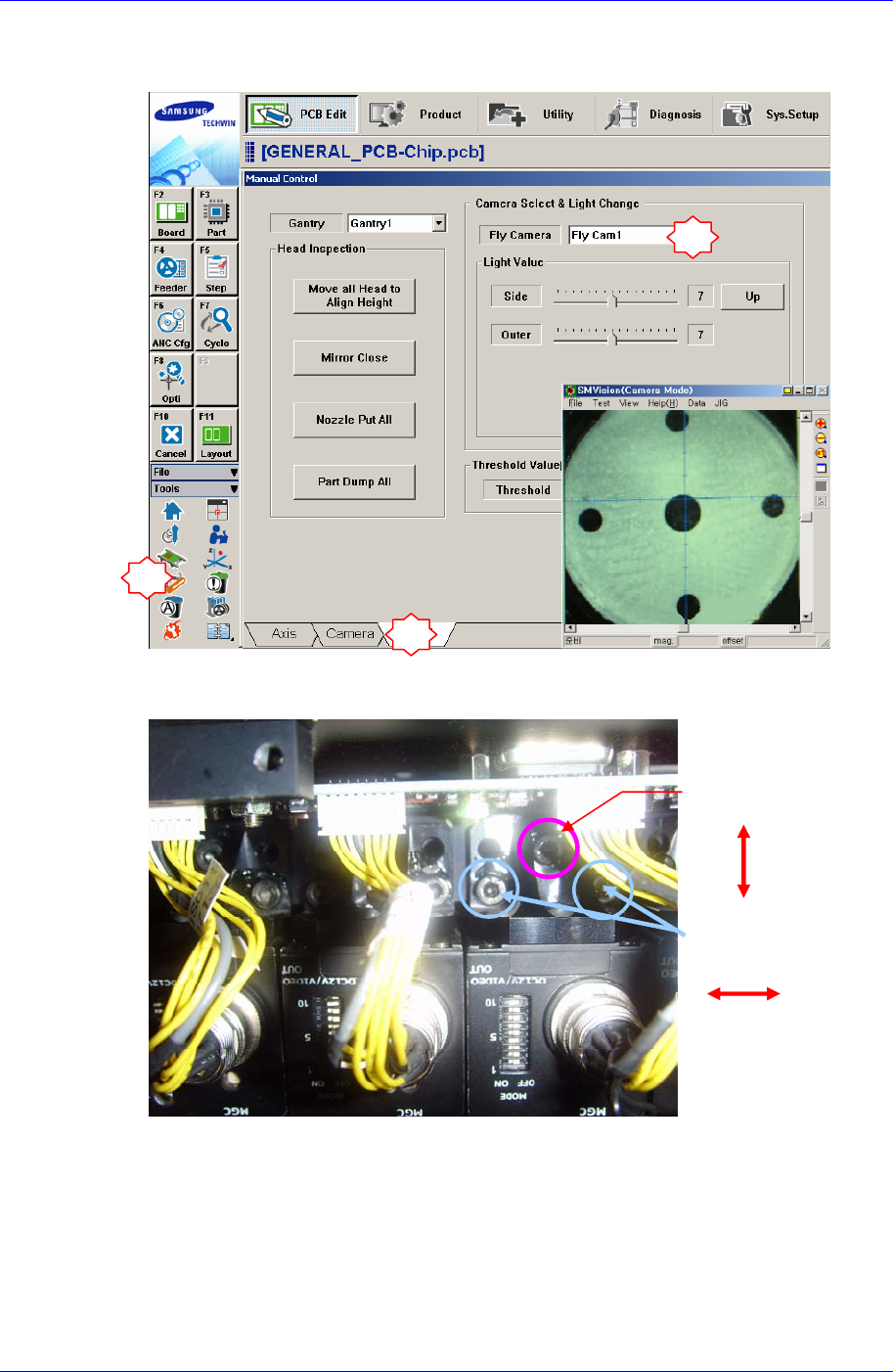

9. 执行Manual Control对话框，选择Head tap画面后请选择替换的Flying Camera
。
10. 请利用下图所示的摄像机固定螺丝(M3-3个)调整X, Y坐标。通过 SMVision’
窗使Calibration Tool中心和十字线一致为止调整固定螺丝.。
1
2
3
Y 方向调整
X 方向调整

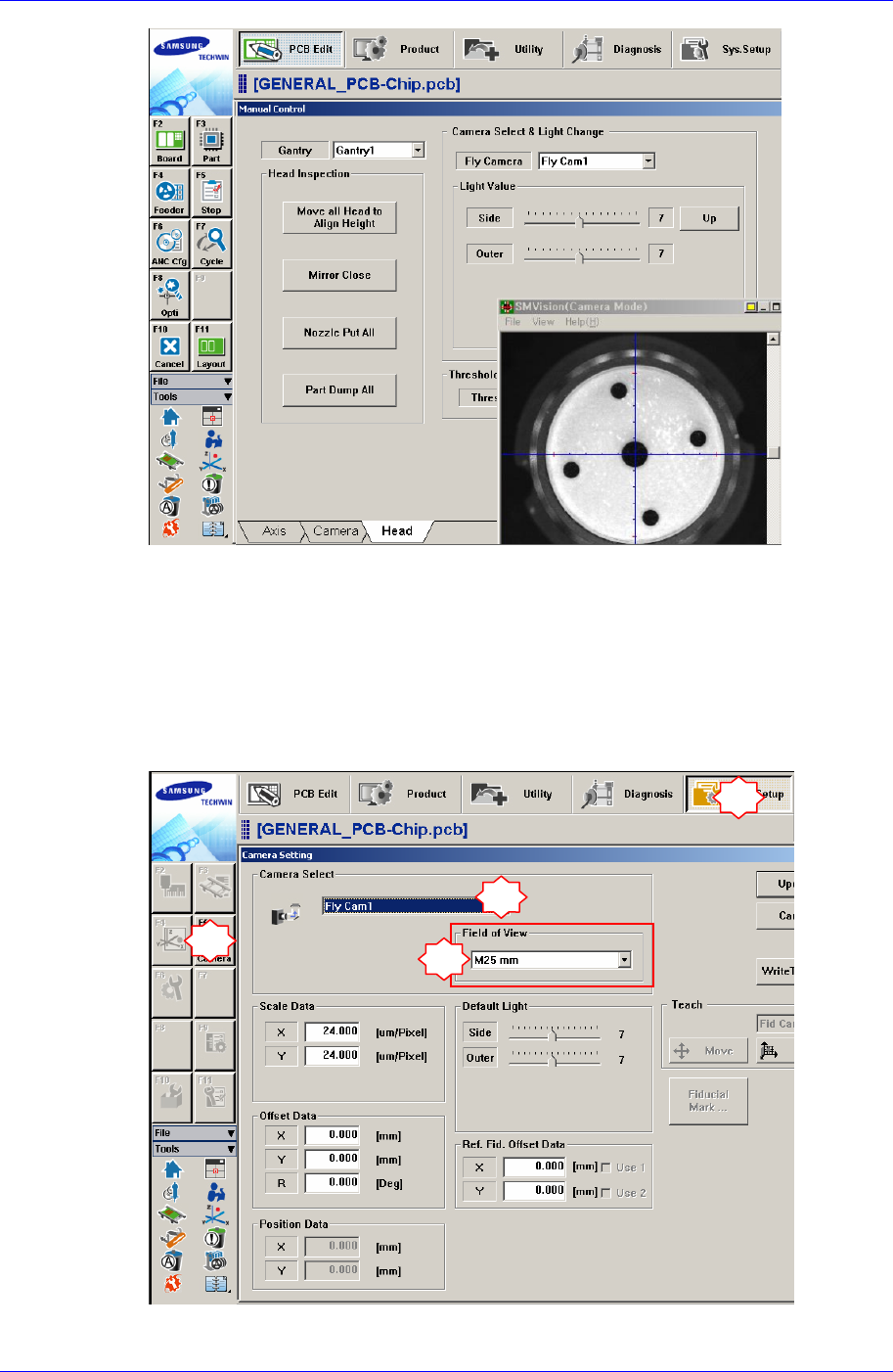

Samsung Component Placer SM421 Service Manual
4-18
11. 请利用 LOCTITE(LOCTITE 243)组装螺丝。
12. 利用螺丝对摄像机中心时，对准摄像机中心后，请务必拧紧固定螺丝(M3-3
个)。组装好盖后，请执行 Warm-Up。
13. 请执行Fly camera scale calibration。详细事项请参照 “
오류
!
참조
원본을
찾을
수
없습니다
.
오류
!
참조
원본을
찾을
수
없습니다
. (
오류
!
책갈피가
정의되
어
있지
않습니다
.
页
)” 如果替换成其他配戴FOV的摄像机时，请务必在校正
前选择所要替换的摄像机FOV。
14. 请执行Fly camera offset calibration。详细事项请参照 “3.2.7.6 Fly Camera Scale
1
2
3
4
Head Module
4-19
Calibration (3-39
页
)”
。
15. 请执行Nozzle Check设置。详细事项请参照 “3.5 Nozzle Check
设置
(3-56
页
)”
16. 请执行Lignt Mapping。详细事项请参照 “3.2.7.4 Light Mapping (3-31
页
)” 。
17. 为确认是否正常贴装部件，清在完成校正后执行测试。
