Samsung Component Placer SM421 Service Manual 4-20 4.4. Flying V ision 照明部 4.4.1. Flying Vision 照明部替换代表事例 由于照明不良， Vi s i o n 画面发生异常时 由于照明不良引发部件识别失败的废弃率增加或发生 Nozzle Check 异常等现 象。 由于照明装置 (LED) 不亮灯，影像 发暗时 由于照明面板或头部照明面板不…
Head Module
4-19
Calibration (3-39
页
)”
。
15. 请执行Nozzle Check设置。详细事项请参照 “3.5 Nozzle Check
设置
(3-56
页
)”
16. 请执行Lignt Mapping。详细事项请参照 “3.2.7.4 Light Mapping (3-31
页
)” 。
17. 为确认是否正常贴装部件，清在完成校正后执行测试。
Samsung Component Placer SM421 Service Manual
4-20
4.4. Flying Vision 照明部
4.4.1. Flying Vision 照明部替换代表事例
由于照明不良， Vision 画面发生异常时
由于照明不良引发部件识别失败的废弃率增加或发生 Nozzle Check 异常等现
象。
由于照明装置(LED)不亮灯，影像发暗时
由于照明面板或头部照明面板不良，照明装置不亮灯。
4.4.2. 必要工具
T Wrench (其他提供工具) or Hex Wrench
4.4.3. Flying Vision 照明部替换次序
该替换次序以 Vision 照明部替换时必要材料单位替换为前题。

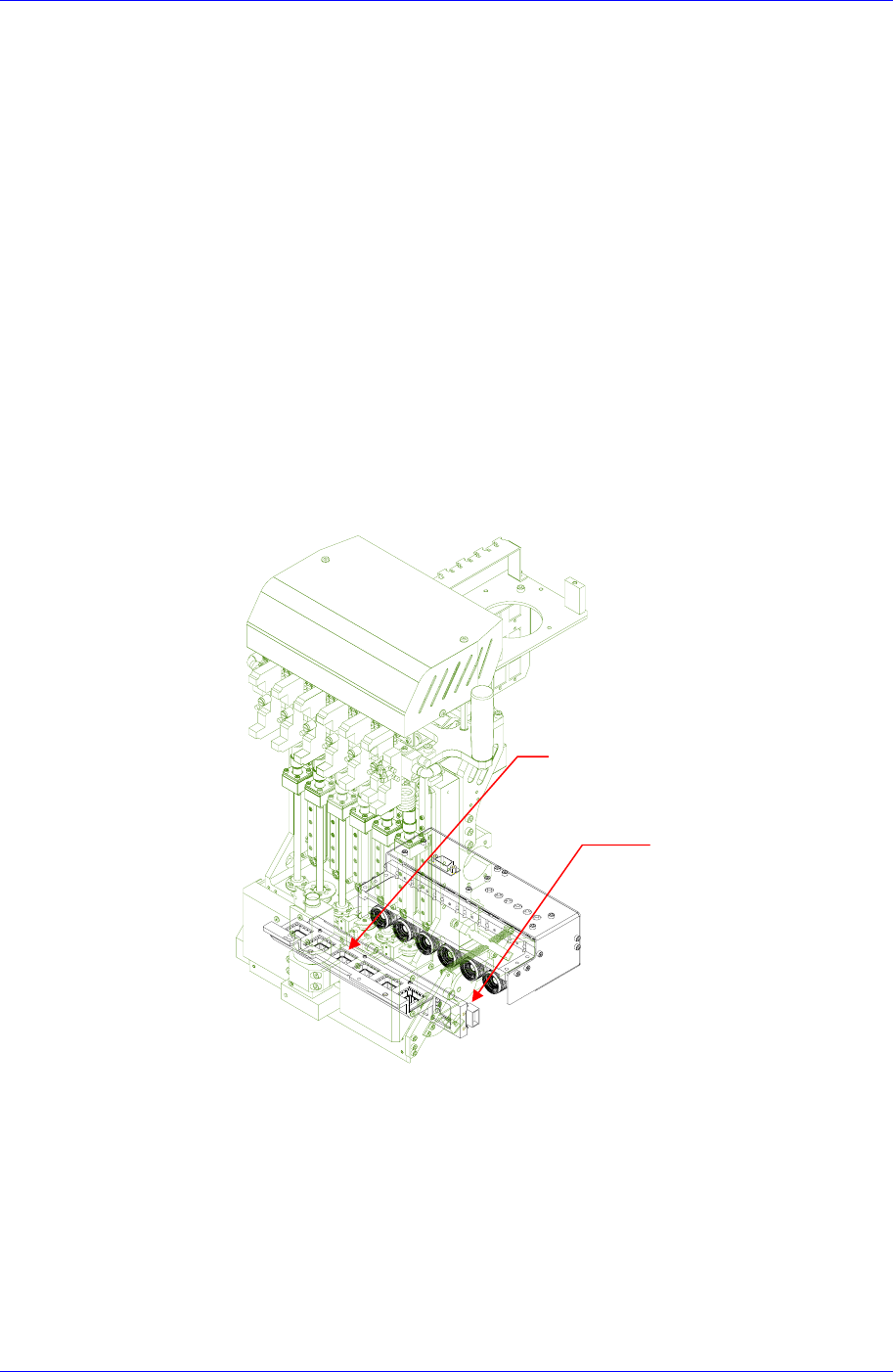

Flying Camera
Side Illumination
Flying Camera
Outer Illumination
Head Module
4-21
4.4.3.1. Outer 照明程序替换次序

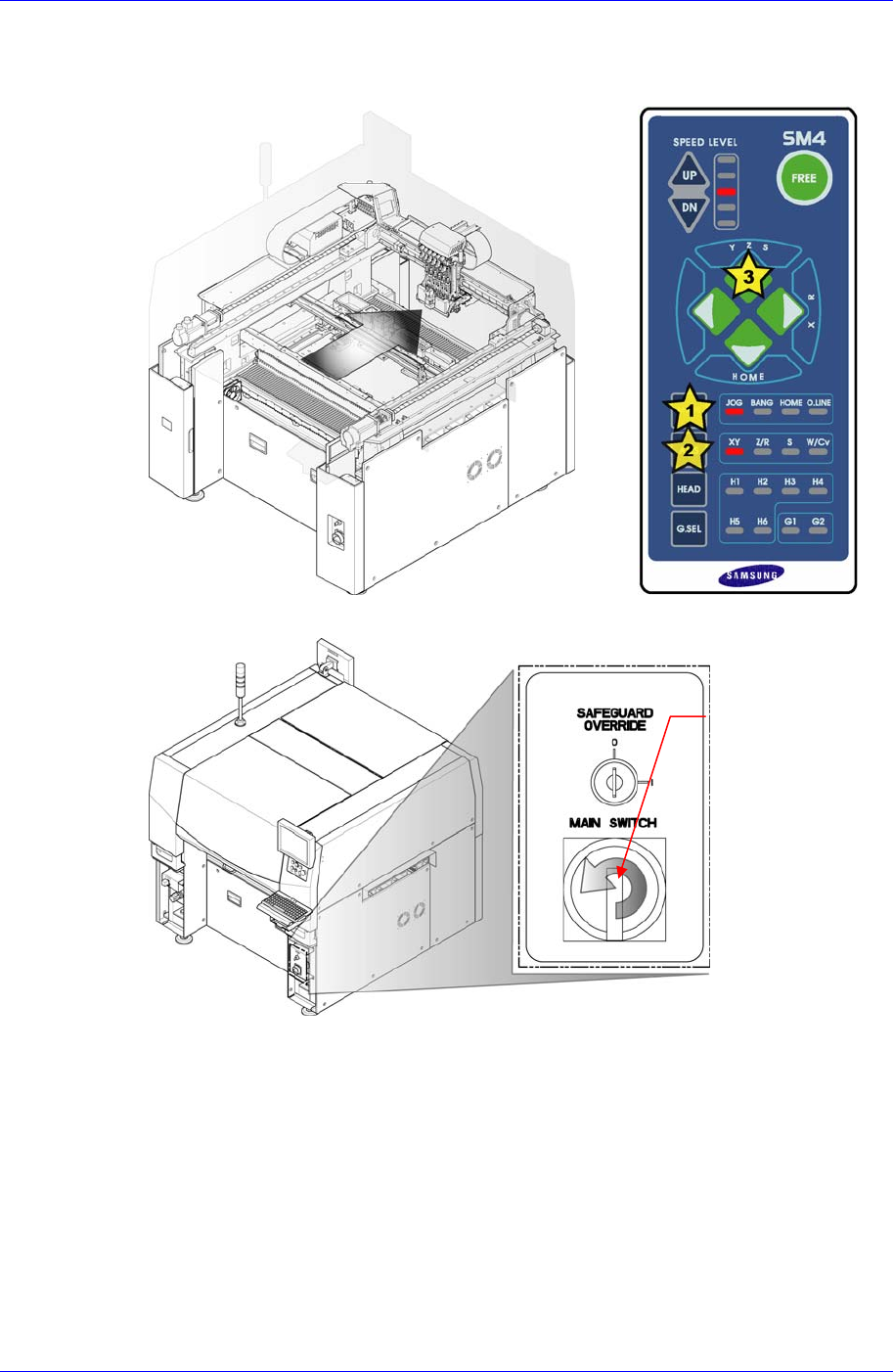

1. 操作示教框把X Frame移动到后面。
2. 请正常关闭PC后，关闭设备前面的Main Switch。
Main Switch 的 OFF
方向 (逆时针方向)
