Head Module 4-21 4.4.3.1. Outer 照明程序替换次序 1. 操作示教框把 X Frame 移动到后 面。 2. 请正常关闭 PC 后，关闭设备前面的 Main Switch 。 Main Switch 的 OFF 方向 ( 逆时针方向 )
Samsung Component Placer SM421 Service Manual
4-20
4.4. Flying Vision 照明部
4.4.1. Flying Vision 照明部替换代表事例
由于照明不良， Vision 画面发生异常时
由于照明不良引发部件识别失败的废弃率增加或发生 Nozzle Check 异常等现
象。
由于照明装置(LED)不亮灯，影像发暗时
由于照明面板或头部照明面板不良，照明装置不亮灯。
4.4.2. 必要工具
T Wrench (其他提供工具) or Hex Wrench
4.4.3. Flying Vision 照明部替换次序
该替换次序以 Vision 照明部替换时必要材料单位替换为前题。
Flying Camera
Side Illumination
Flying Camera
Outer Illumination
Head Module
4-21
4.4.3.1. Outer 照明程序替换次序
1. 操作示教框把X Frame移动到后面。
2. 请正常关闭PC后，关闭设备前面的Main Switch。
Main Switch 的 OFF
方向 (逆时针方向)
Samsung Component Placer SM421 Service Manual
4-22

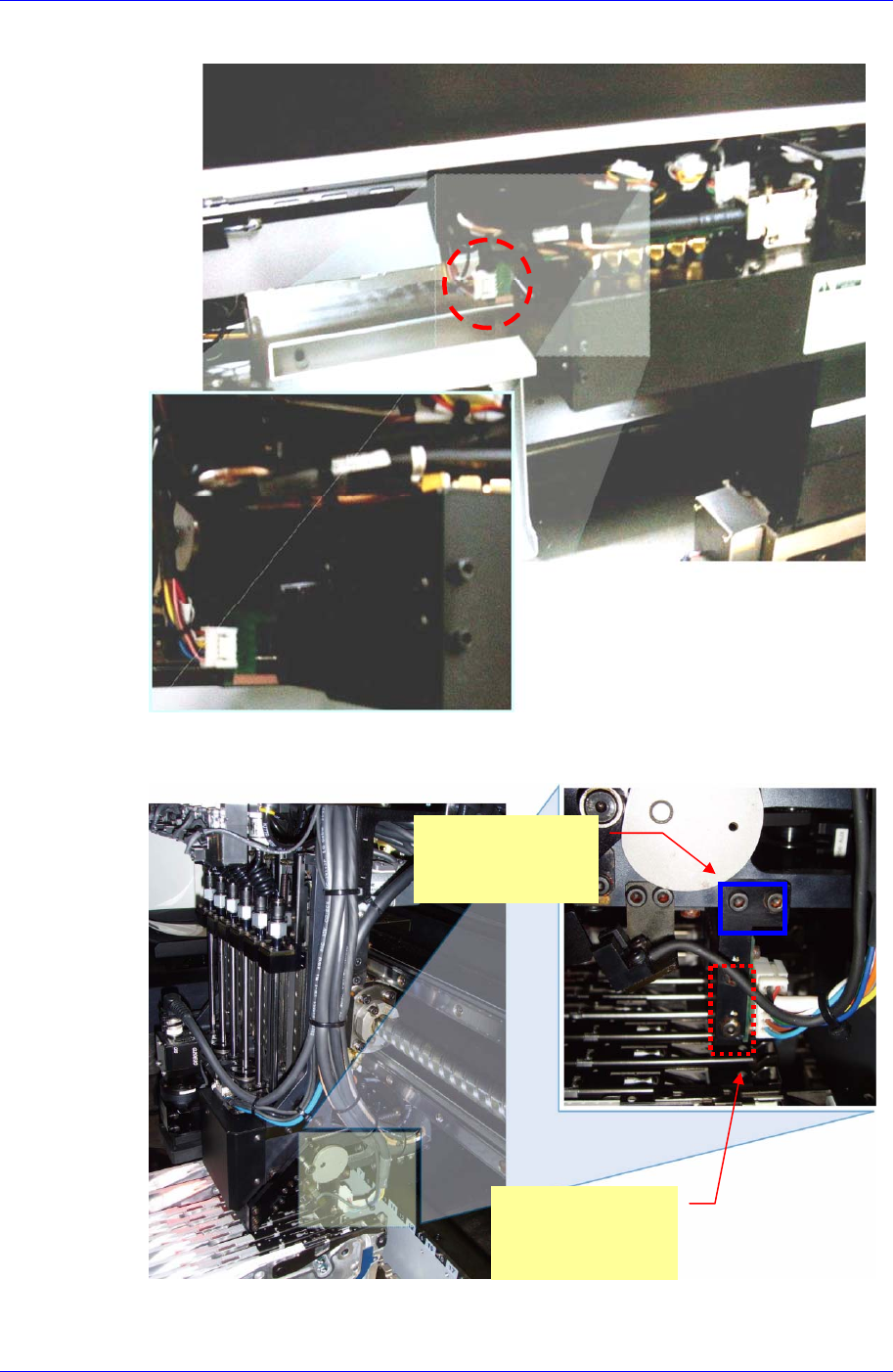

3. 请分离照明面板的连接器。
4. 从Head Ass’y分离出Outer照明部程序时，请使用扳手逆时针方向拧开下图所示
的连接螺丝(M3- 4个)。
只替换 Outer 照明
面板时需要除去的
螺丝(4 个)
替换 Outer 照明部
程序时需要除去的
螺丝(4 个)
