Samsung Component Placer SM421 Service Manual
4-26

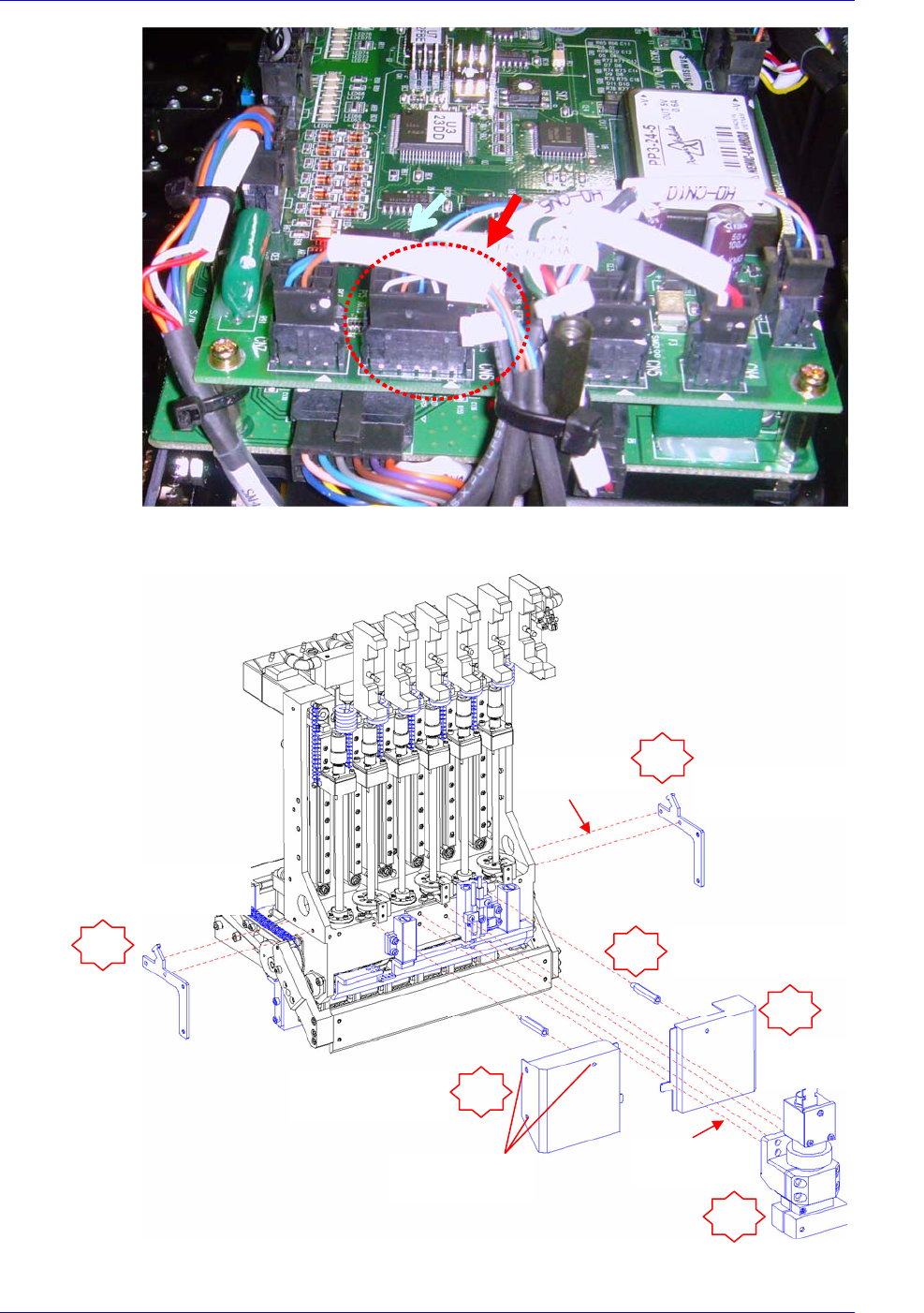

6. 分离 Fiducial Camera 程序时，请拧开 1 号固定螺丝(M4-4 个)。然后，拧开 6
个 3 号固定螺丝(M3)除去 Mirror Cover。
1
2
M4 (4ea)
M2 (4ea)
Mirror Cover Bracket
Mirror Cover Bracket
2
BHSB-M4 (6ea)
4
PCB Support 30 (2ea)
Mirror Cover-Left
3
Mirror Cover-Right
3
Head Module
4-27

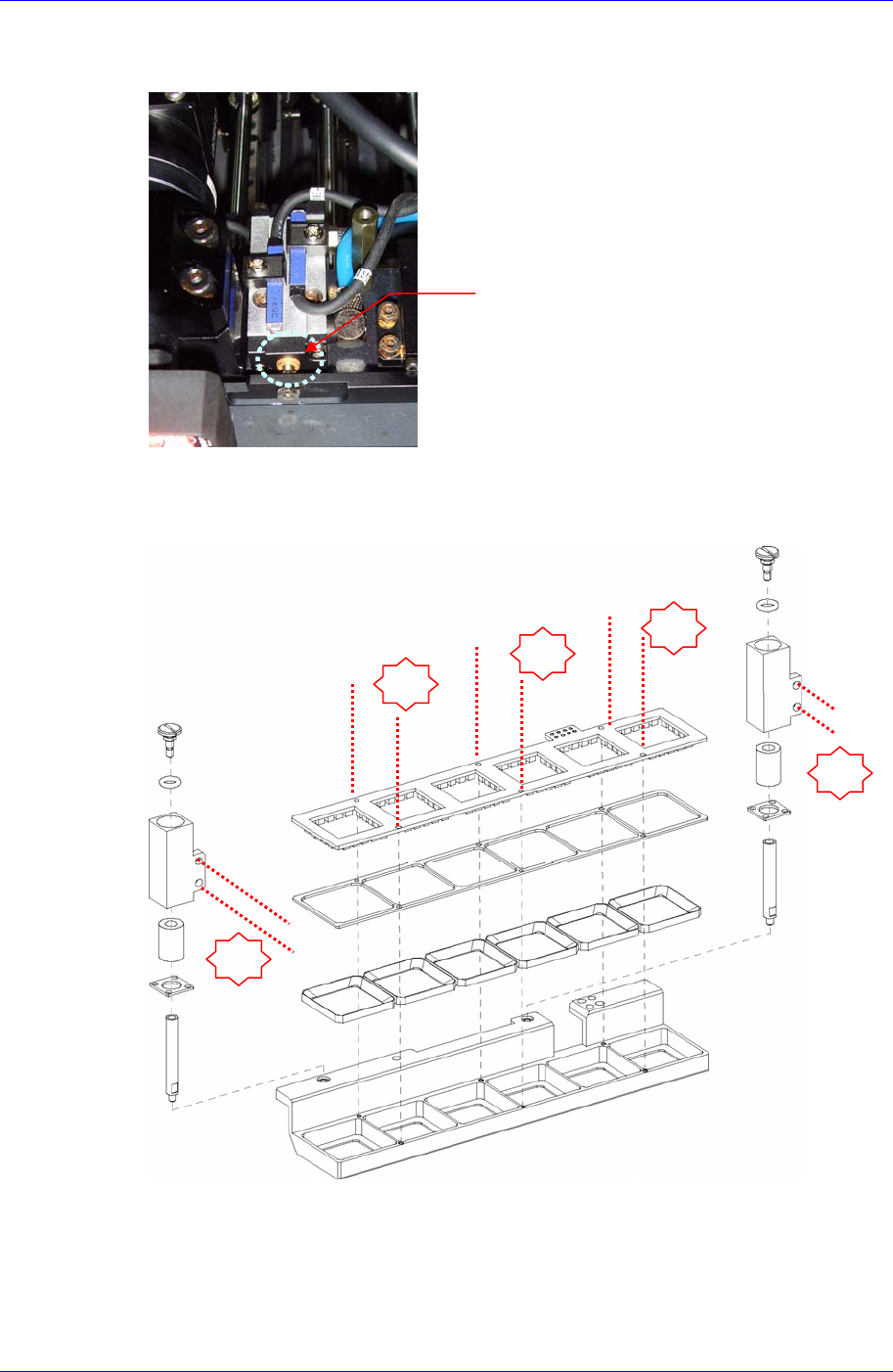

7. 分离 Side 照明 Up/Down 气缸时，请拧开下图所示的固定螺丝。 (组装后, 确
认正常工作与否)
8. 从头部 Side 照明程序中除去头部 Side 照明 Board 时，首先拧开 4 个 1 号固定
螺丝从本体中分离 Side Illuminator Guide Ass’y。然后，拧开 6 个 2 号固定螺
丝(M2)从 Side Illuminator Ass’y 分离头部 Side 照明 Board。
1
1
2
2
2
固定螺丝
Samsung Component Placer SM421 Service Manual
4-28

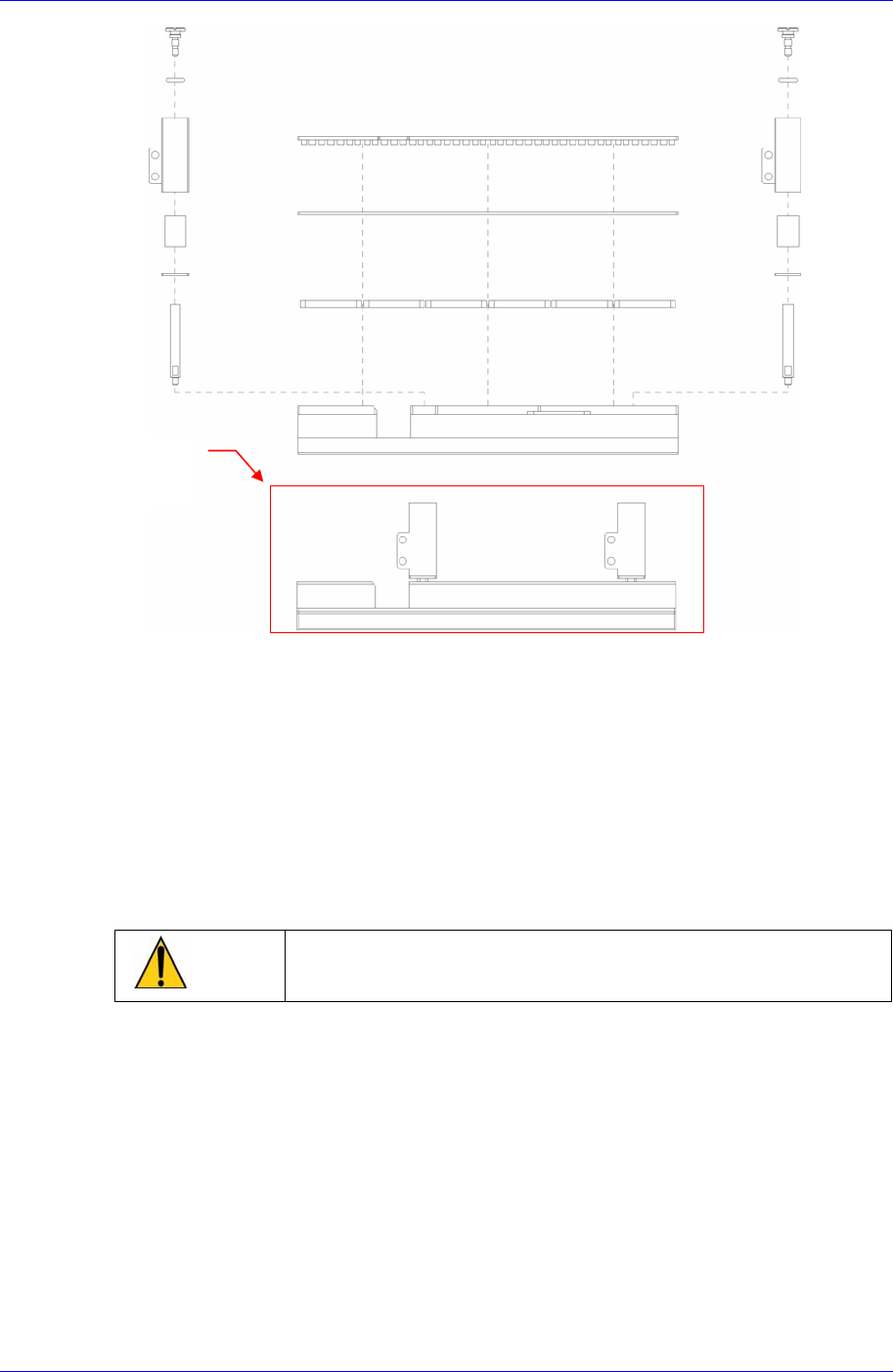

9. 按照拆卸的逆序组装新品头部 Side 照明 Board.
10. 组装后人工活动气缸确认有无异常。如果活动不自然，请不要拧紧 Illuminator
Guide Ass’y 固定在头部本体的 4 个固定螺丝(参照 No. 8 项目) 和 连接 Side
照明 Up/Down 气缸和 Illuminator Guide Ass’y 的固定螺丝(参照 No. 7 号项
目)，调松后再拧紧。
11. 请打开设备前面的 Main Switch，启动 PC。
12. 请执行 Lignt Mapping。详细事项请参照 “3.2.7.4 Light Mapping (3-31
页
)” 。
13. 完成校正后，为确认是否正常贴装部件，请执行测试。
注 意
请替换包括 Side 照明 Board 不良的所有因碰撞破损的所有部
件。
此状态下除去
