Samsung Component Placer SM421 Service Manual 4-30 3. 从头部分离 Mirror Ass’y 时，请拧开下图的 6 个连接螺丝 (M3) 。如果 Mirror Support 没有损伤，请拧开 Mirror 固定盘 (2 个 ) 替换 Mirror 。 4. 请拧开下图 1 号固定螺丝 (M3 – 4 个 ) 及 Spring W asher(4 个 ) ，替换 Mirror 。 Mi…
Head Module
4-29
4.5. Mirror & Swing 部
4.5.1. Mirror & Swing 部替换代表事例
Feeder 和 Mirror 部碰撞时
因喷嘴 Mirror 损伤时
4.5.2. 必要工具
T Wrench (其他提供工具) or Hex Wrench
4.5.3. Mirror 替换次序
1. 操作示教框执行设备的初始化(Homing)。.
2. 请正常关闭 PC 后，关闭设备前面的 Main Switch。
Main Switch 的 OFF
方向 (逆时针方向)
Samsung Component Placer SM421 Service Manual
4-30

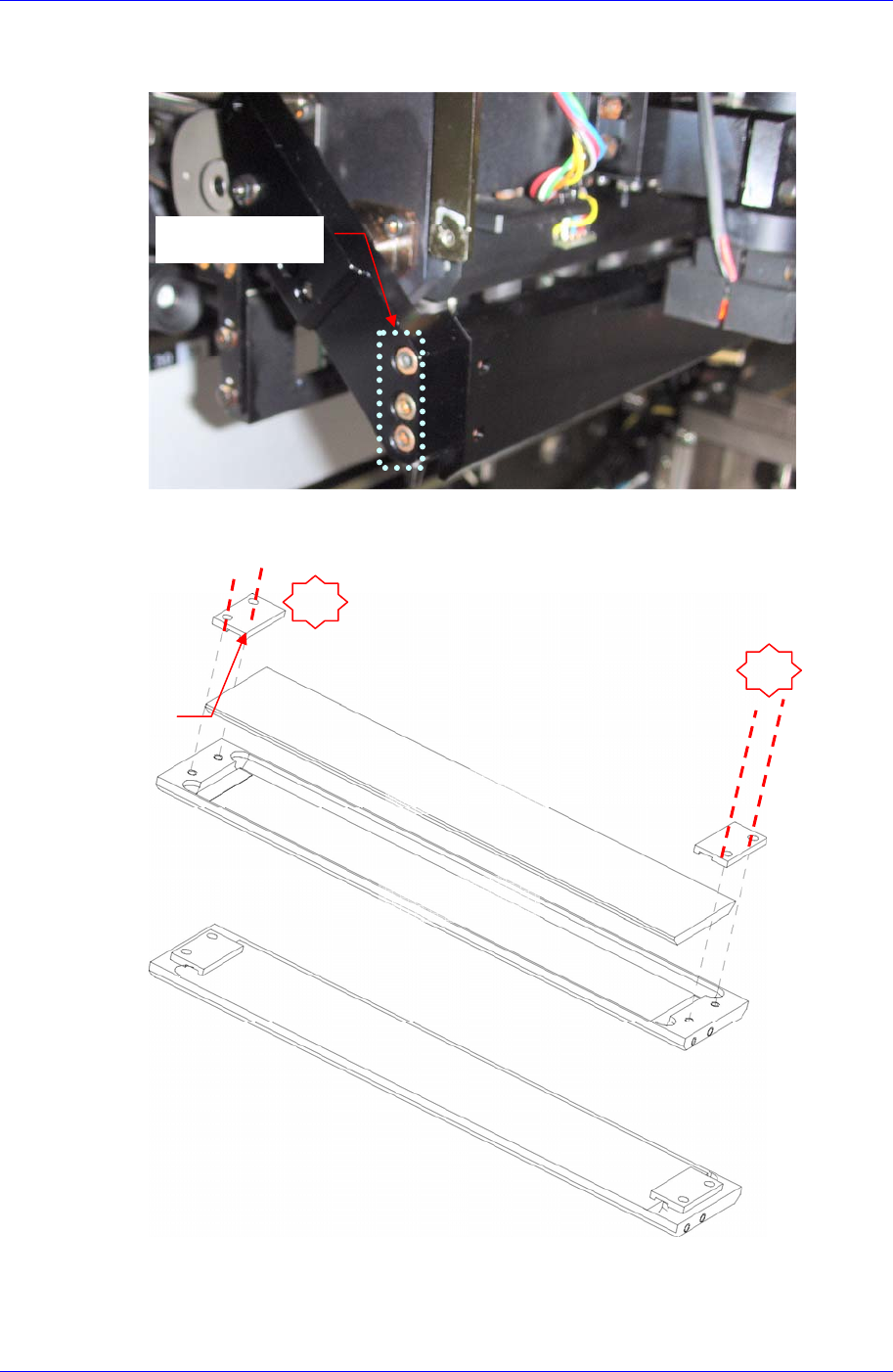

3. 从头部分离 Mirror Ass’y 时，请拧开下图的 6 个连接螺丝(M3)。如果 Mirror
Support 没有损伤，请拧开 Mirror 固定盘(2 个)替换 Mirror。
4. 请拧开下图 1 号固定螺丝(M3 – 4 个)及 Spring Washer(4 个)，替换 Mirror。
Mirror 固定盘组装时, 利用力矩扳手进行组装。连接力矩为 7.0 kgf.cm²。
5. 如果替换了 Mirror Support，则需要以下 Calibration 作业。
Fly Camera Scale & Rotation (请参照 “3.2.7.6 Fly Camera Scale Calibration
(3-39
页
)”
。
)
连接螺丝(M3)
1
1
J6001300838 - SHCS [M3*4]
Spring Washer [M3]
Folding Mirror
Mirror Support
Mirror
Fixed-Plate
Head Module
4-31
Fly Camera Offset (“3.2.7.7 Fly Camera Offset Calibration (3-42
页
)”。)
请参照 Nozzle Check 再设置 (“3.5 Nozzle Check “。)
6. Fly Camera Offset 超出规格时，可如下措施。

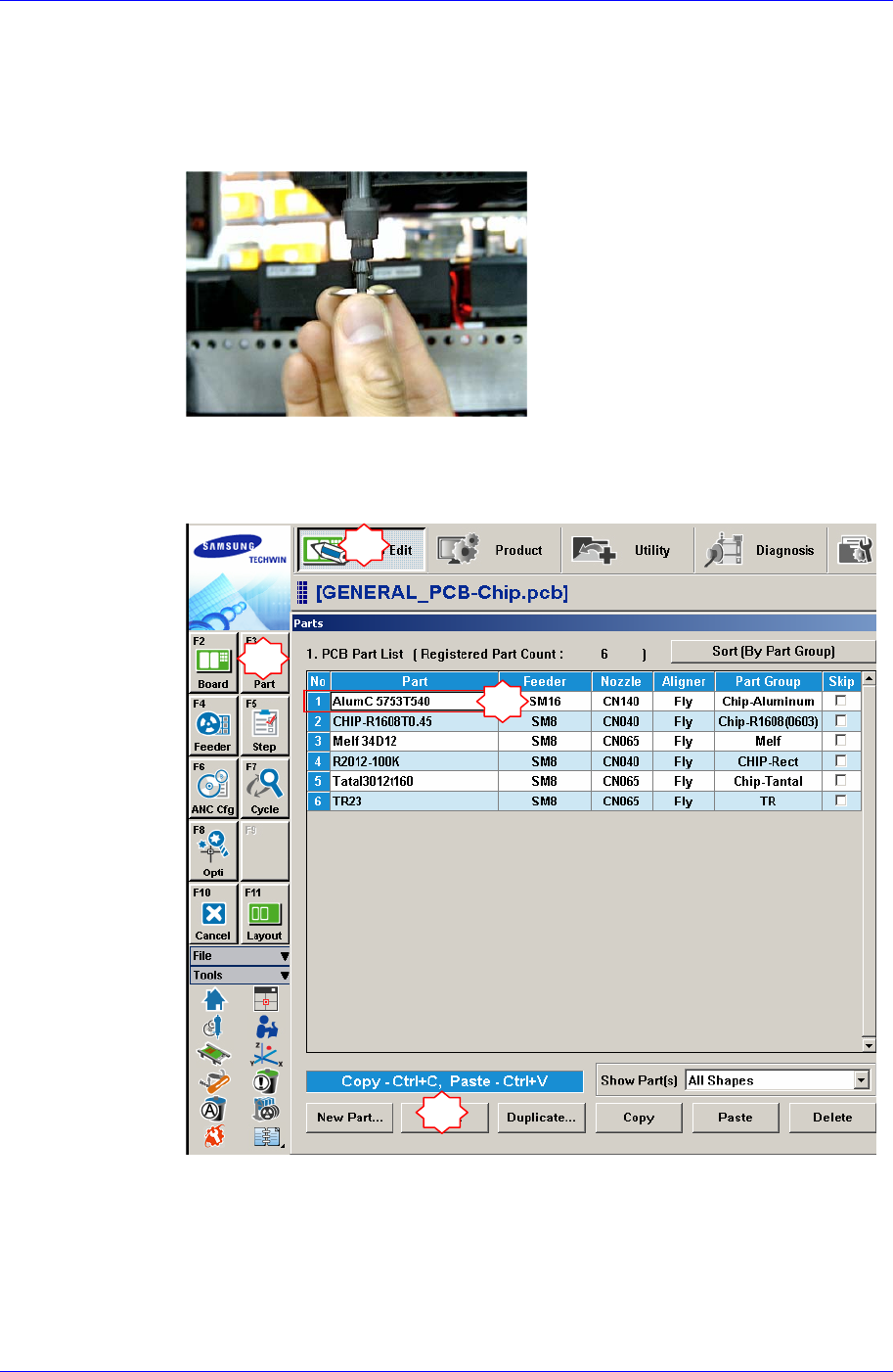

Head1 和 Head6 中插入 Calibration Tool。
为了把 Calibration Tool 移动到 Align 高度，请执行以下过程。
“Parts” 对话框中选择任意部件(1005)后，点击<Edit> 按钮，执行“Part
Editor”对话框。
1
2
3
4
