Samsung Component Placer SM421 Service Manual 4-32 先点击 <Move> 按钮后，再点击 <Prepare Aligne T est> 按钮。 如果显示 “Z and Mirror axis will move or Head Block will move to the Fix Camera Position” 信息，请点击 Ye s 。 5 6
Head Module
4-31
Fly Camera Offset (“3.2.7.7 Fly Camera Offset Calibration (3-42
页
)”。)
请参照 Nozzle Check 再设置 (“3.5 Nozzle Check “。)
6. Fly Camera Offset 超出规格时，可如下措施。
Head1 和 Head6 中插入 Calibration Tool。
为了把 Calibration Tool 移动到 Align 高度，请执行以下过程。
“Parts” 对话框中选择任意部件(1005)后，点击<Edit> 按钮，执行“Part
Editor”对话框。
1
2
3
4
Samsung Component Placer SM421 Service Manual
4-32

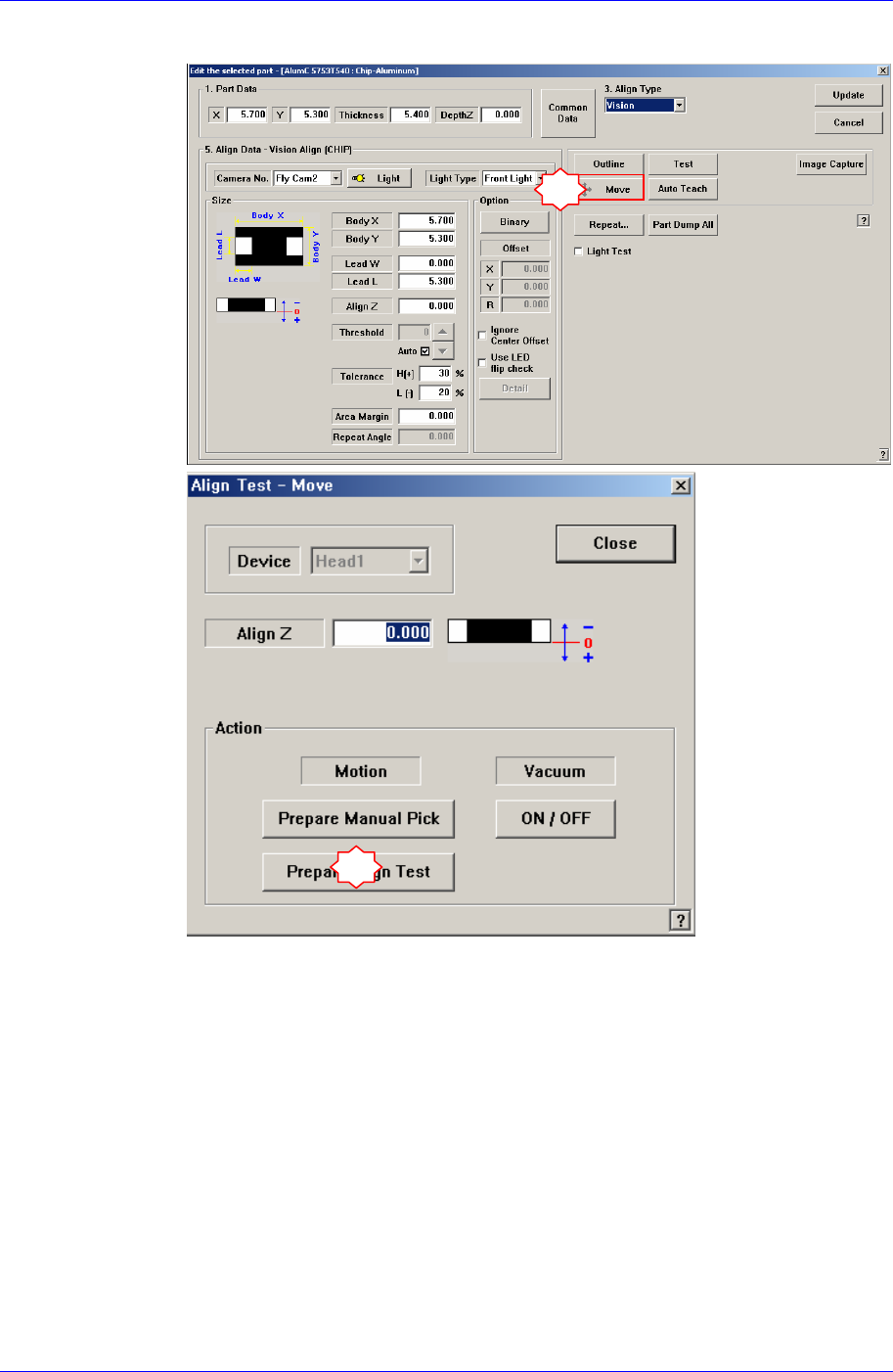

先点击<Move>按钮后，再点击<Prepare Aligne Test> 按钮。
如果显示“Z and Mirror axis will move or Head Block will move to the
Fix Camera Position”信息，请点击 Ye s。
5
6
Head Module
4-33
那么, Z 轴和 Mirror 移动到识别位置。
边看‘SMVision’ 窗，轮视 Flying Camera 1 号和 6 号，确认 ‘SMVision’ 窗
的十字线和 Calibration Tool 中心是否一致，调整 Mirror Support 后，固定
螺丝。
7. 完成校正后，为确认是否正常贴装部件，请执行测试。
7
