Samsung Component Placer SM421 Service Manual 4-34 4.5.4. Swing 部替换次序 4.5.4.1. Mirror Arm 替换次序 1. 操作示教框执行设备初始化 (Ho ming) 。 2. 请正常关闭 PC 后，关闭 设备前面的 Main Switch 。 3. 分离 Mirror Arm Left Ass’y 时首先利用扳手除 去下图所示的 1 号固定螺丝 (M 2-2 个…
Head Module
4-33

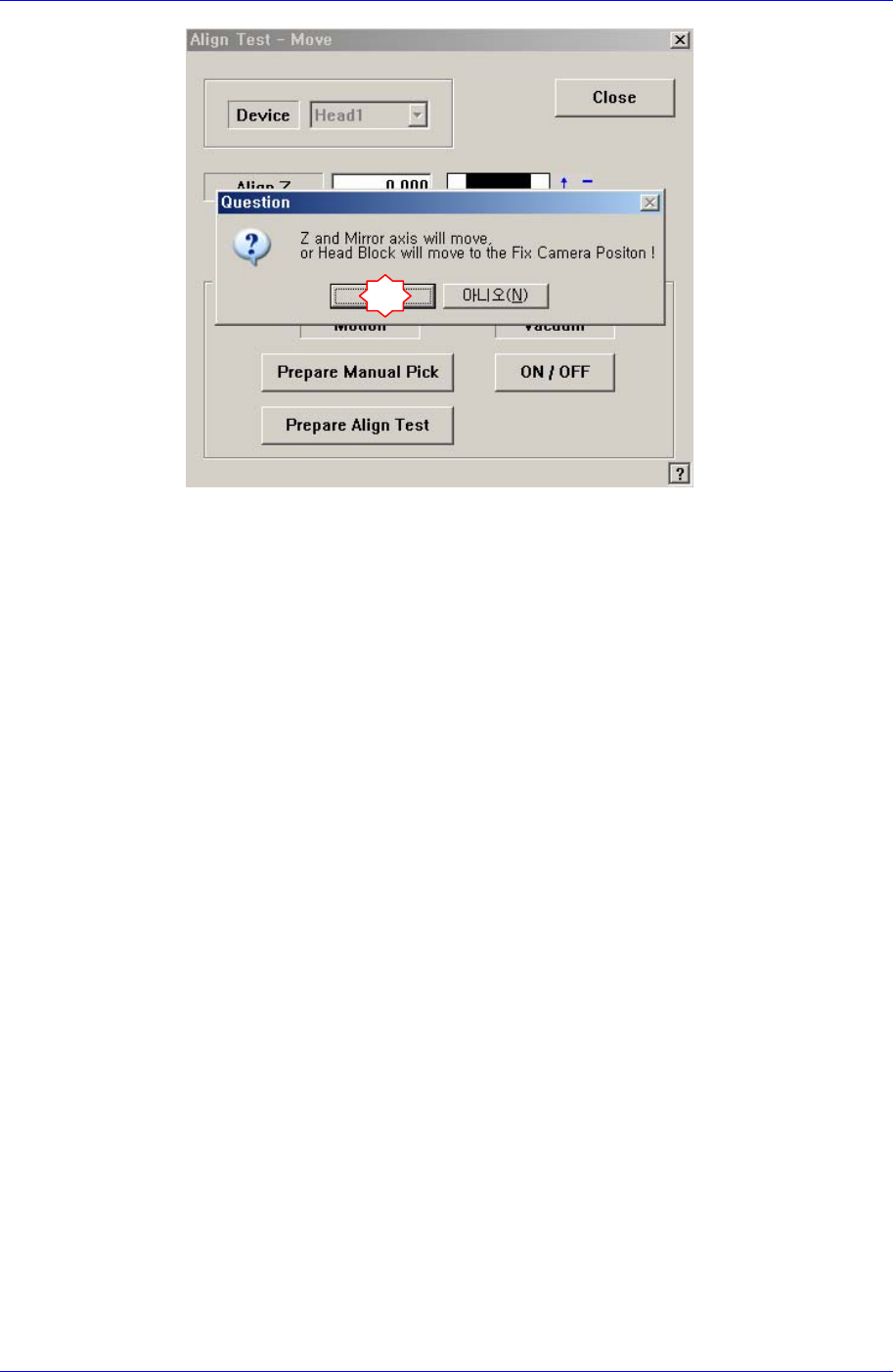

那么, Z 轴和 Mirror 移动到识别位置。
边看‘SMVision’ 窗，轮视 Flying Camera 1 号和 6 号，确认 ‘SMVision’ 窗
的十字线和 Calibration Tool 中心是否一致，调整 Mirror Support 后，固定
螺丝。
7. 完成校正后，为确认是否正常贴装部件，请执行测试。
7
Samsung Component Placer SM421 Service Manual
4-34
4.5.4. Swing 部替换次序
4.5.4.1. Mirror Arm 替换次序
1. 操作示教框执行设备初始化(Homing)。
2. 请正常关闭 PC 后，关闭设备前面的 Main Switch。
3. 分离 Mirror Arm Left Ass’y 时首先利用扳手除去下图所示的 1 号固定螺丝 (M
2-2 个)，然后为了从头部本体分离 Joint (Arm Joint & Mirror Joint)，利用扳
手除去 2 号固定螺丝(M3-2 个)。最后，分离 Arm Joint 和 Mirror Joint，利用十
字形（+）螺丝刀除去 3 号螺丝。
Main Switch 的 OFF
方向 (逆时针方向)
Head Module
4-35
重新组装 3 号螺丝时，利用 Force Gage，使测定值为 40~ 80 kgf。此时，首先
执行螺丝 Loctite。但是，需要以上作业时，
建议以程序单位进行替换
4. 请替换并组装需要替换的部件。组装为拆卸的倒序。
1
1
Mirror Screw
3
2
2
Mirror Join
t
Arm Joint
Mirror Arm Left
Force 测定时测定方向
