Samsung Component Placer SM421 Service Manual 4-42 4. 请利用扳手除去把电动机固定到头部本体的下图中的 1 号固定螺丝 (M3-2 个 ) 。 然后分离已松弛的同步齿型带。 同步齿型带交换或除去后，重新 组装皮带时，请如下操作 。 拧松上图 1 号固定螺丝 (M3-2 个 ) ，确保电动机活动空间。 在 Mirror Shaft 皮带轮扣上同步 齿型带，在 Swing 电动…
Head Module
4-41
3. Swing 电动机替换时，首先要除去与电动机连接的电力电缆和放大机电缆。为
此，首先要切断固定电缆的连接电缆后，参照下图的头部托架的带状电缆构成
，分离与Swing相关的电缆。
连接电缆
Samsung Component Placer SM421 Service Manual
4-42
4. 请利用扳手除去把电动机固定到头部本体的下图中的1号固定螺丝(M3-2个)。
然后分离已松弛的同步齿型带。
同步齿型带交换或除去后，重新组装皮带时，请如下操作。
拧松上图 1 号固定螺丝(M3-2 个)，确保电动机活动空间。
在 Mirror Shaft 皮带轮扣上同步齿型带，在 Swing 电动机的皮带上扣上皮
带，适当地固定 1 号固定螺丝，调节皮带张力。
拧紧上图 1 号固定螺丝，维持张力保持不变.
利用测定仪，设置张力的方法如下。
à 请利用Unitta测定仪，在皮带的中央测定同步齿型带张力。(检查基准:
201~235 Hz 或 22~30 N)
1
Mirror Shaft
皮带轮
Swing 电动机
皮带轮
测定位置
Head Module
4-43
5. 从Swing电动机除去皮带轮时，请利用扳手分离两个Set Screw 。然后分离

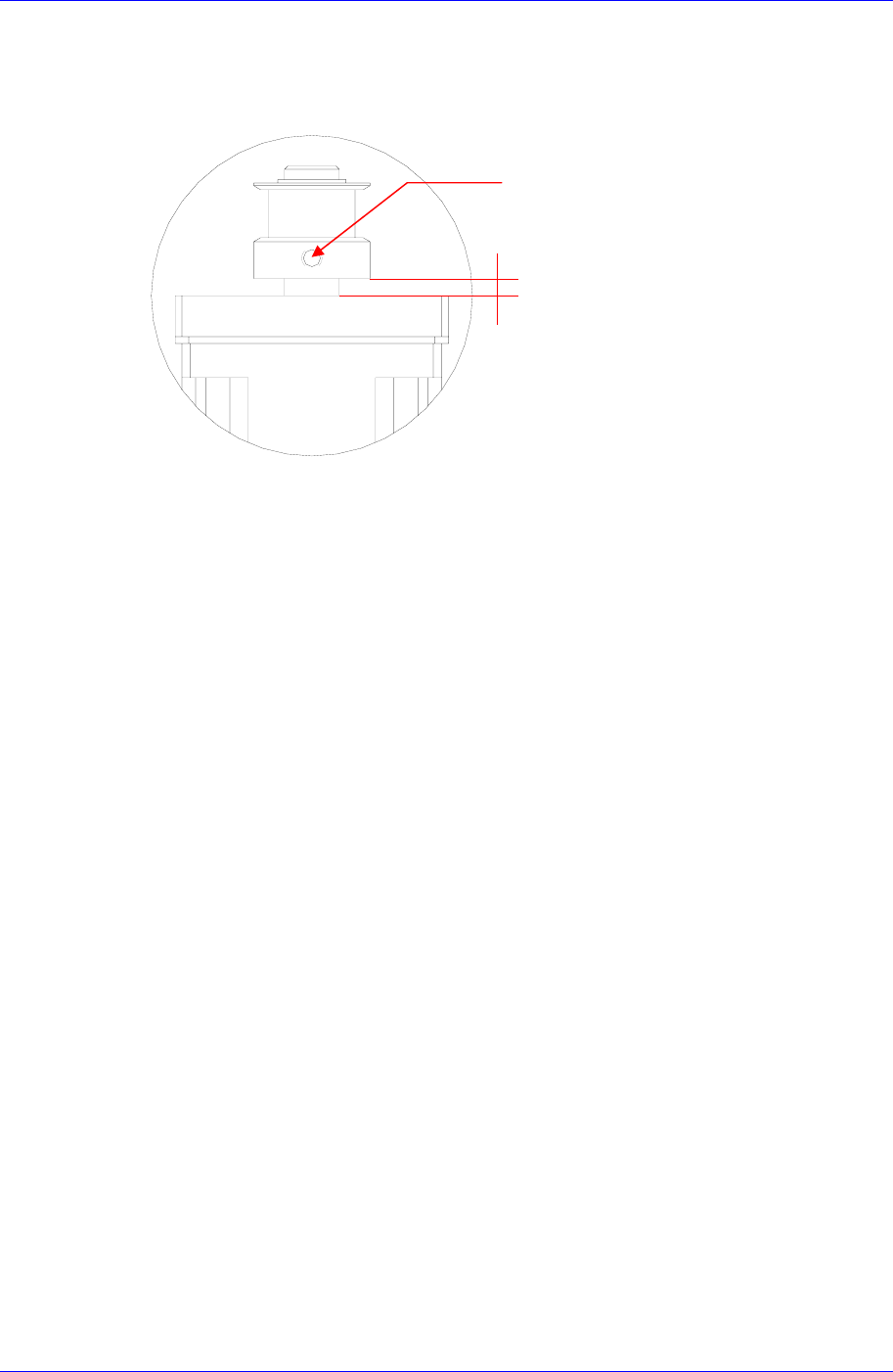

Bracket和Isolator，替换电动机。替换电动机后，组装时请参照下图组装皮带轮
。
6. 组装时为倒序。
7. 完成组装，则打开设备前面的 Main Switch，启动 PC。
8. 请执行 Swing 电动机的 Home。
9. 若替换 Swing 电动机或同步齿型带，则需要以下 Calibration 作业。
Fly Camera Offset (请参照 “3.2.7.7 Fly Camera Offset Calibration (3-42
页
)”
。
)
Nozzle Check 再设置 (请参照 “3.5 Nozzle Check “
。
)
Mirror Cam Offset 再设置 (请参照 “3.1 Mirror Offset
确认及补正
(3-1
页
)”
。
)
10. 完成校正后，为了确认是否正常贴装部件，请执行测试。
2.5 mm
Set Screw
