Samsung Component Placer SM421 Service Manual
4-44
4.7. R-Axis Motor/ R-Axis motor driver/Timing belt
4.7.1. R-Axis Motor/Timing Belt 替换代表事例
R 轴电动机异常
R 轴电动机 Driver 异常
同步齿型带张力异常(噪音发生)
4.7.2. 必要工具

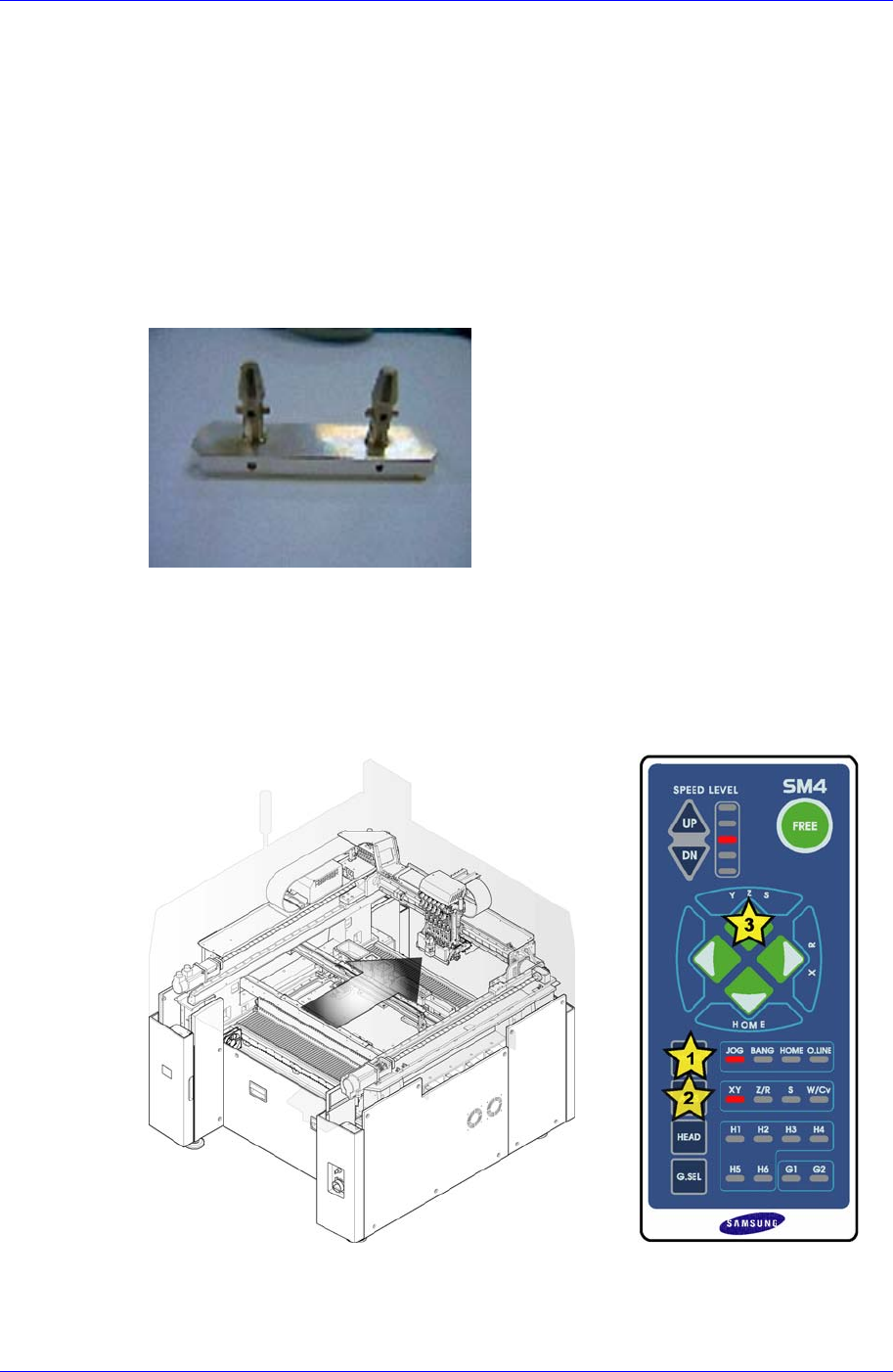

Nozzle Holder Setting Jig
Tension gage
T Wrench (其他提供工具) or Hex Wrench
4.7.3. R-Axis Motor/Timing Belt 替换次序
1. 操作示教框，把X Frame移动到后面。
Head Module
4-45
2. 请正常关闭PC后，关闭设备前面的Main Switch。
3. 为了作业方便，请参照 “4.3 Flying Camera
个别替换
(4-12
页
)” 分离 Outer
照明部和Side照明部Moduel。
4. 请分离所要替换的R轴电动机相应的电缆连接器。
5. 为了作业方便，请分离 R轴辅助home sensor Bracket。为此，首先除去固定螺
丝(M3-2个)。
电缆连接器
Main Switch 的 OFF
方向 (逆时针方向)
Samsung Component Placer SM421 Service Manual
4-46
6. 利用扳手除去所要替换的电动机连接螺丝(M4-4개)，往下分离电动机。
7. 请除去R轴同步齿型带。
只替换同步齿型带时，请在此状态下进行替换。
替换同步齿型带时，利用测定仪，设置张力的方法如下。
à 利用Unitta测定仪，在皮带中央测定同步齿型带的张力。 (检查基准 -
297~370 Hz(9~14N))
à 没有测定仪的情况下，请参照邻近的其他R轴同步齿型带张力进行设置
R 轴辅助 home
sensor Bracket
连接螺丝(M4-4 个)
R 轴辅助 home sensor
Bracket 固定螺丝
