Samsung Component Placer SM421 Service Manual 4-46 6. 利用扳手除去所要替换的电动机 连接螺丝 (M4-4 개 ) ，往下分离电动机 。 7. 请除去 R 轴同步齿型带。 只替换同步齿型带时，请在此状 态下进行替换。 替换同步齿型带时，利用测定仪 ，设置张力的方法如下。 à 利用 Unitta 测定仪，在皮带中央测定同步齿型带的张力。 ( 检查基准 - 297~370 Hz(9…
Head Module
4-45

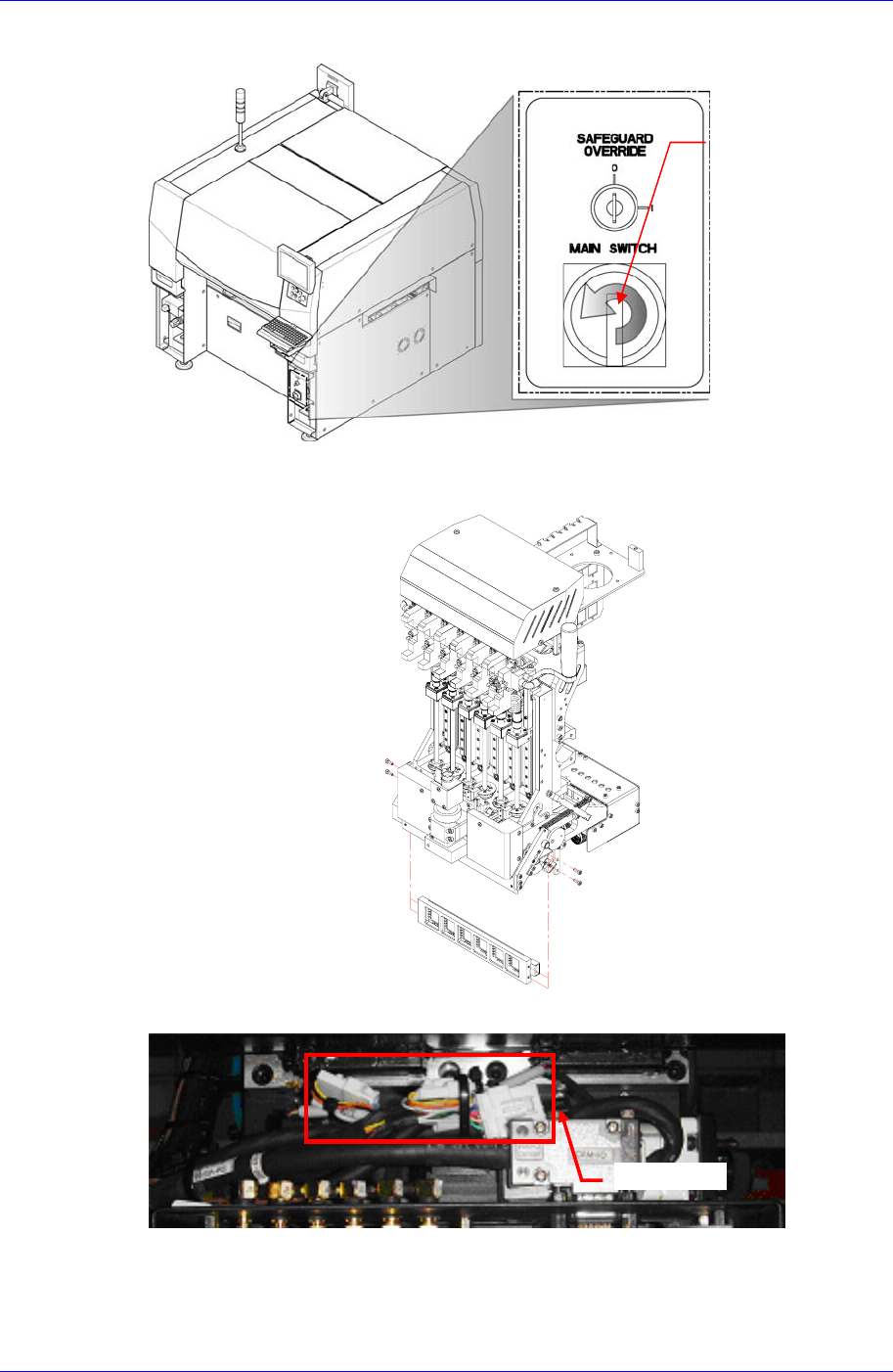

2. 请正常关闭PC后，关闭设备前面的Main Switch。
3. 为了作业方便，请参照 “4.3 Flying Camera
个别替换
(4-12
页
)” 分离 Outer
照明部和Side照明部Moduel。
4. 请分离所要替换的R轴电动机相应的电缆连接器。
5. 为了作业方便，请分离 R轴辅助home sensor Bracket。为此，首先除去固定螺
丝(M3-2个)。
电缆连接器
Main Switch 的 OFF
方向 (逆时针方向)
Samsung Component Placer SM421 Service Manual
4-46

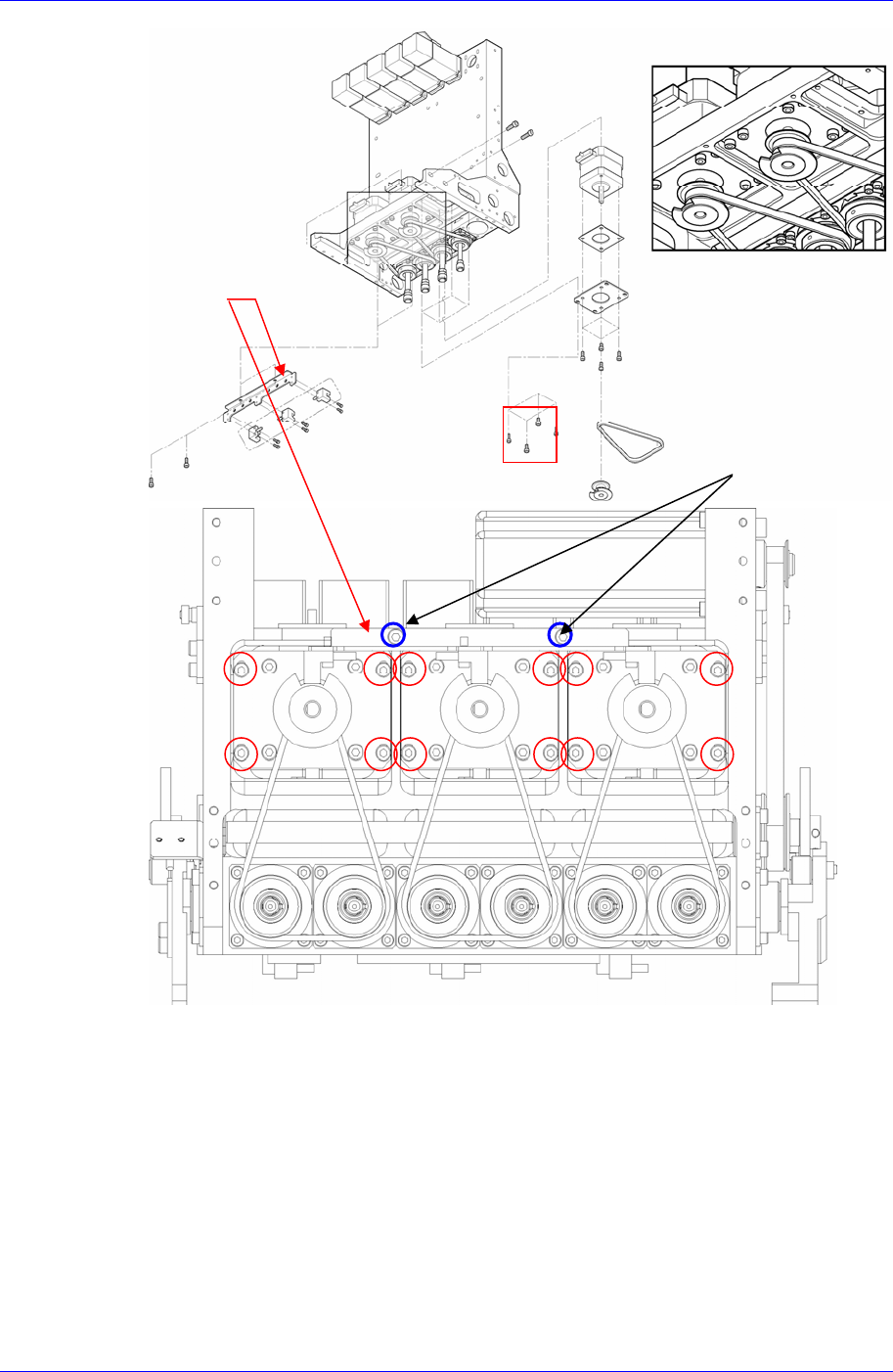

6. 利用扳手除去所要替换的电动机连接螺丝(M4-4개)，往下分离电动机。
7. 请除去R轴同步齿型带。
只替换同步齿型带时，请在此状态下进行替换。
替换同步齿型带时，利用测定仪，设置张力的方法如下。
à 利用Unitta测定仪，在皮带中央测定同步齿型带的张力。 (检查基准 -
297~370 Hz(9~14N))
à 没有测定仪的情况下，请参照邻近的其他R轴同步齿型带张力进行设置
R 轴辅助 home
sensor Bracket
连接螺丝(M4-4 个)
R 轴辅助 home sensor
Bracket 固定螺丝
Head Module
4-47
8. 替换电动机时，首先要从电动机分离电动机R轴皮带轮2。为了从电动机分离皮
带轮，请利用扳手除去2个Set Screw。.
9. 分离Motor Plate及Isolator时，请利用扳手除去连接螺丝后替换电动机。

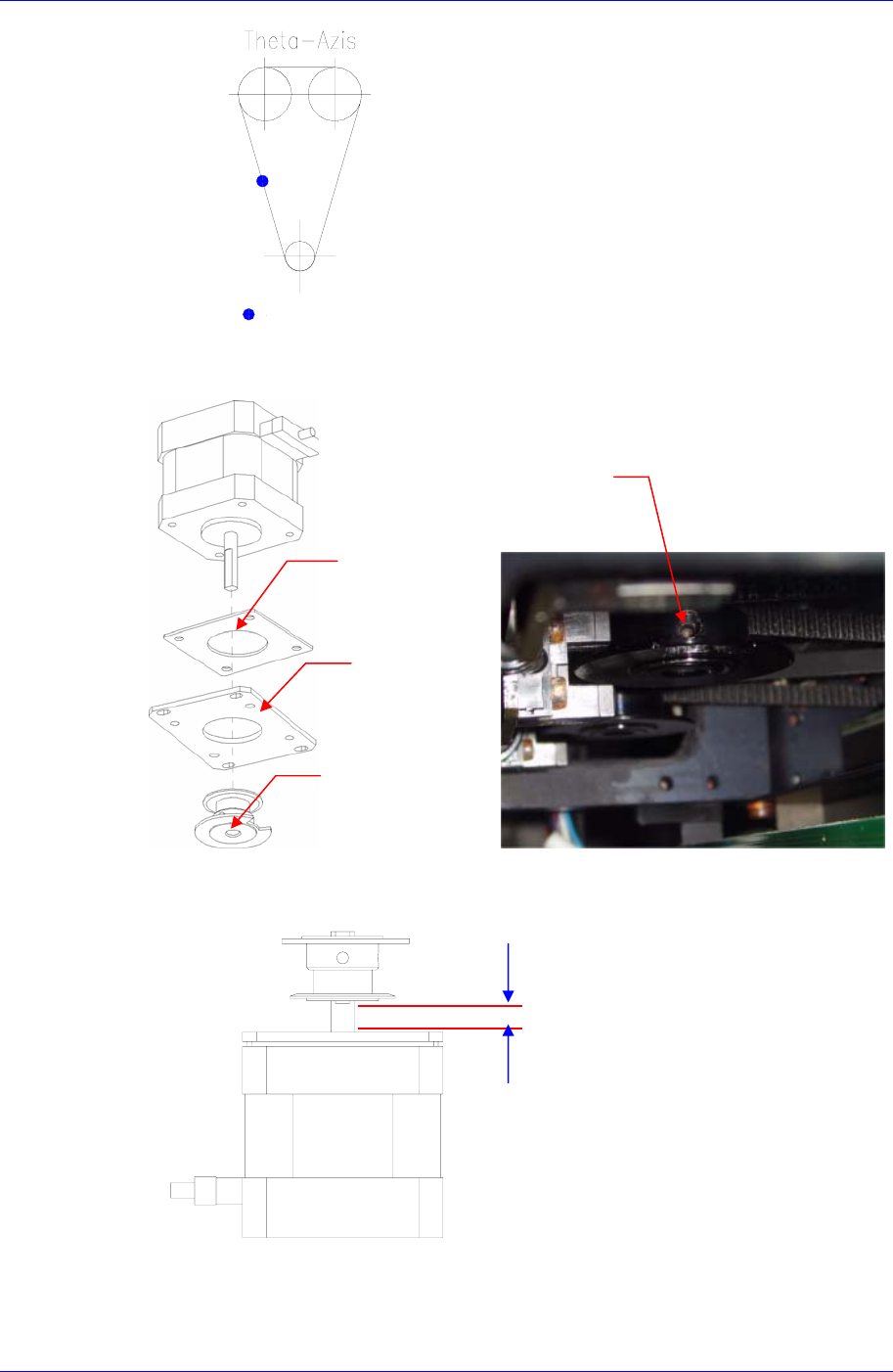

10. 组装时为拆卸的倒序。组装 R轴皮带轮2时请参照下图。
6.5 mm
Isolator
Motor Plate
R 轴皮带轮
Set Screw
测定位置
