Samsung Component Placer SM421 Service Manual 4-50 4. 拧开下图中的固定 R-Axis Motor drive 的固定螺丝后，从 bracket 中分离对应驱 动器。 5. 请如下设置 R 轴马达驱 动器的开关。 Location of Cover Fixing Screws (3 sets) 附着位置 ( 背面底部 ) - M1/2/3 : Setup"7" - …
Head Module
4-49
4.7.4. R-Axis Motor driver 替换次序
1. 请正常关闭 PC 后，关闭设备前面的 Main Switch。
2. 用(+)螺丝刀拧开背面的 4 个 Cover 固定螺丝刀后分离 Cover。
3. 为了分离 R-Axis motor driver，用(+)螺丝刀拧开设备背面基准左侧的 3 个 Cover
固定螺丝后分离 Lower Cover。
Fixing Screws
(4 sets)
Main Switch 的 OFF
方向 (逆时针方向)
Samsung Component Placer SM421 Service Manual
4-50
4. 拧开下图中的固定 R-Axis Motor drive 的固定螺丝后，从
bracket 中分离对应驱
动器。
5. 请如下设置 R 轴马达驱动器的开关。
Location of Cover
Fixing Screws
(3 sets)
附着位置(背面底部)
- M1/2/3 : Setup"7"
- RUN1/2/3 : Setup "C"
- STOP1/2/3 : Middle
Head Module
4-51
6. 更换驱动器后请确认如下的事项。
确认马达驱动器的电源是否有异常。

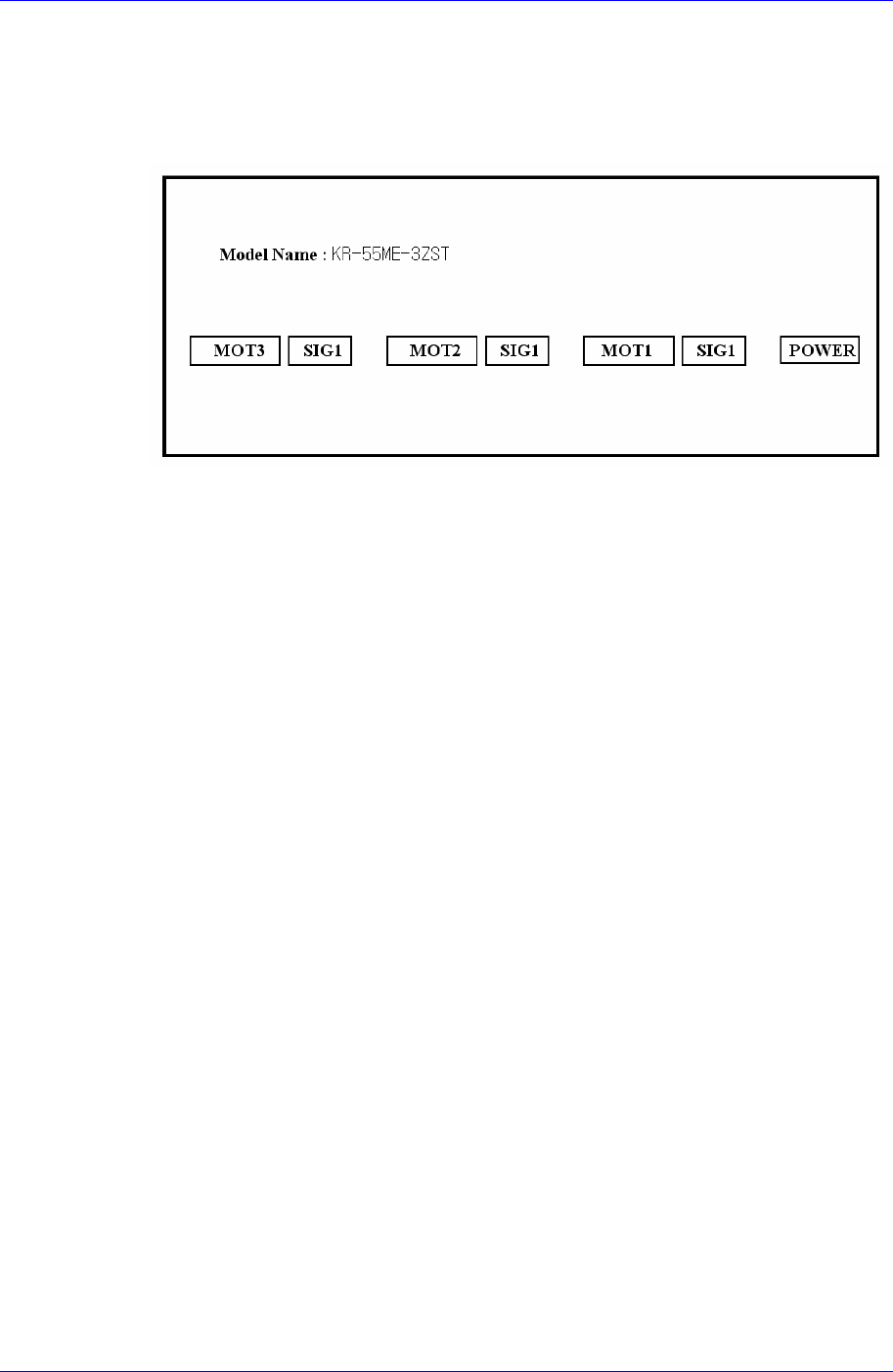

马达驱动器的各连接器(SIG1, SIG2, SIG3, MOT1, MOT2, MOT3)上连接
相应电缆的连接器，使之不发生接触不良，再确认连接状态。
7. 组装时为拆卸的倒序。
8. 完成作业后打开设备正面的总开关，重新启动 PC。
9. 为确认是否正常贴装部件请执行测试。
R-Axis Step Motor Driver
