Head Module 4-53 4.8.3. T iming Belt 替换次序 1. 操作示教框设备执行初始化 (Ho ming) 。 2. 考虑作业方便首先除去所要替换的电动机或皮带相应的头部空气管。 3. 对 Z 轴执行 Home 。 4. 正常关闭 PC 后，关闭设备前面的 Main Switch 。空气管 Main Switch 的 OFF 方向 ( 逆时针方向 )

Samsung Component Placer SM421 Service Manual

4-52

4.8. Z-Axis Motor/Timing belt/AMP

4.8.1. Z-axis Motor/Timing Belt 替换代表事例

 Z 轴电动机异常

 同步齿型带张力异常(噪音发生)

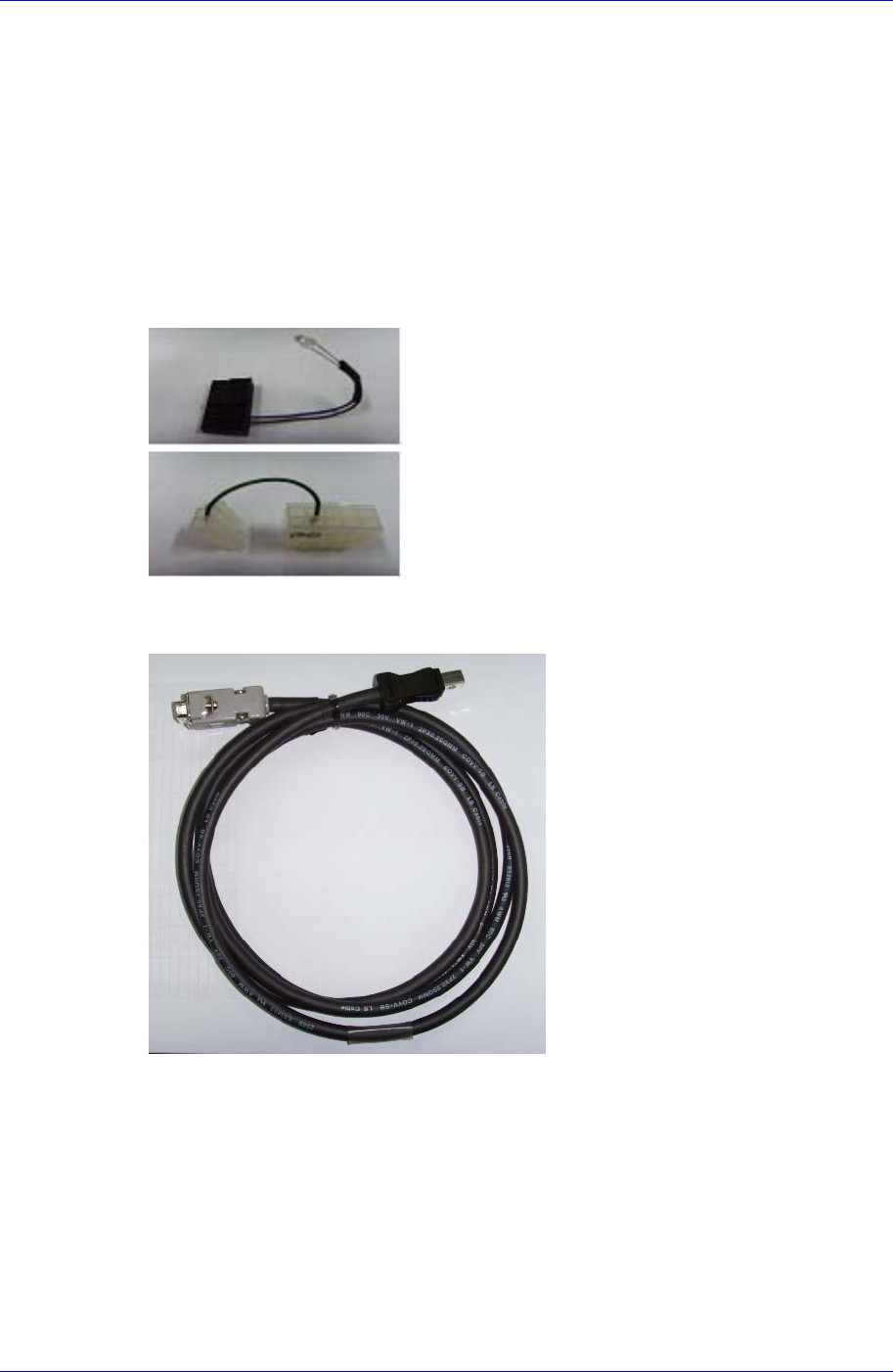

4.8.2. 必要工具

 Tension gage

 寻找 Z 相的齿垢 (P-AMP)

 T Wrench (其他提供工具) or Hex Wrench

 Z AMP Parameter Download Cable

Head Module

4-53

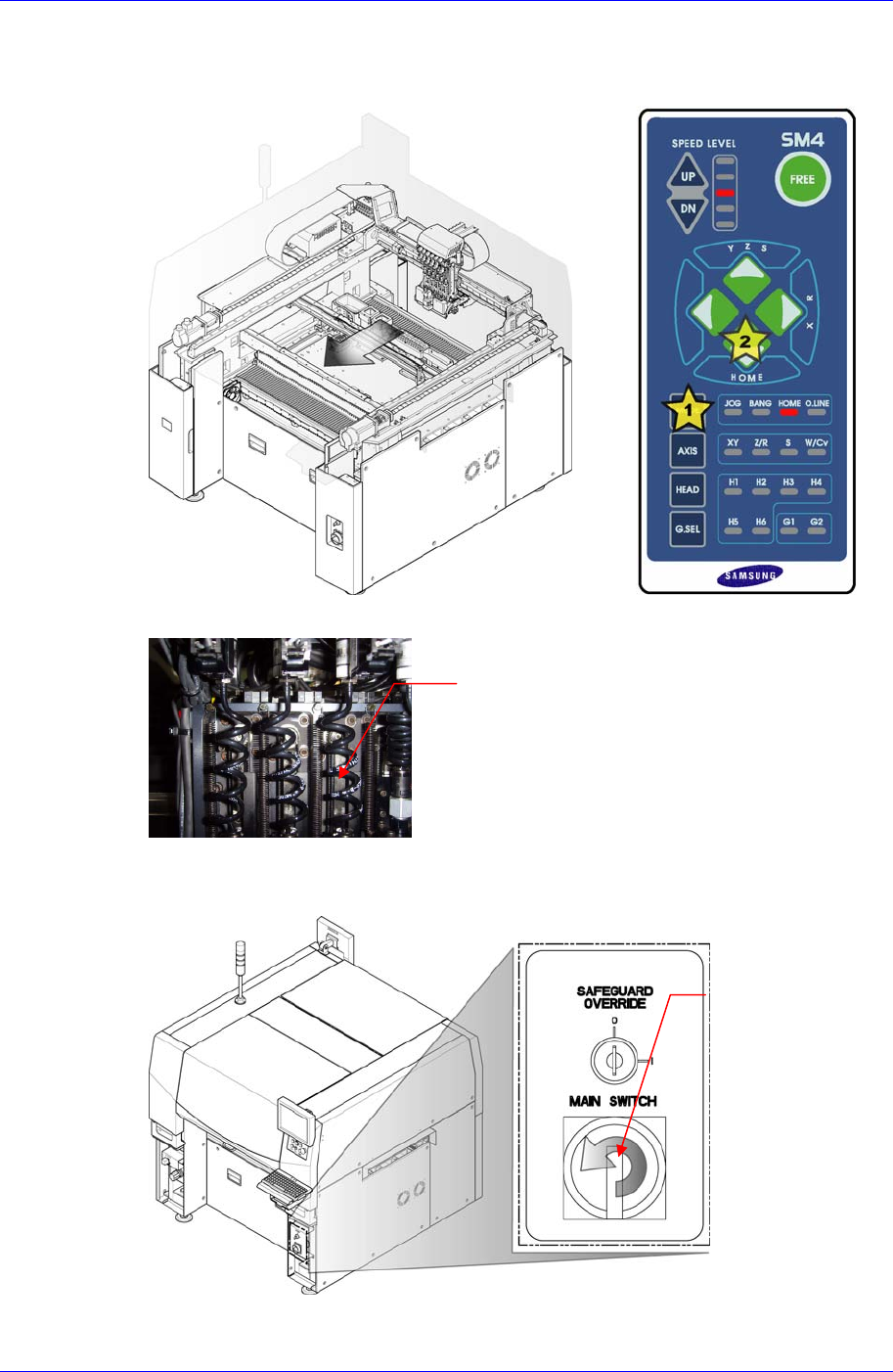

4.8.3. Timing Belt 替换次序

1. 操作示教框设备执行初始化(Homing)。

2. 考虑作业方便首先除去所要替换的电动机或皮带相应的头部空气管。

3. 对Z轴执行Home。

4. 正常关闭PC后，关闭设备前面的Main Switch。

空气管

Main Switch 的 OFF

方向 (逆时针方向)

Samsung Component Placer SM421 Service Manual

4-54

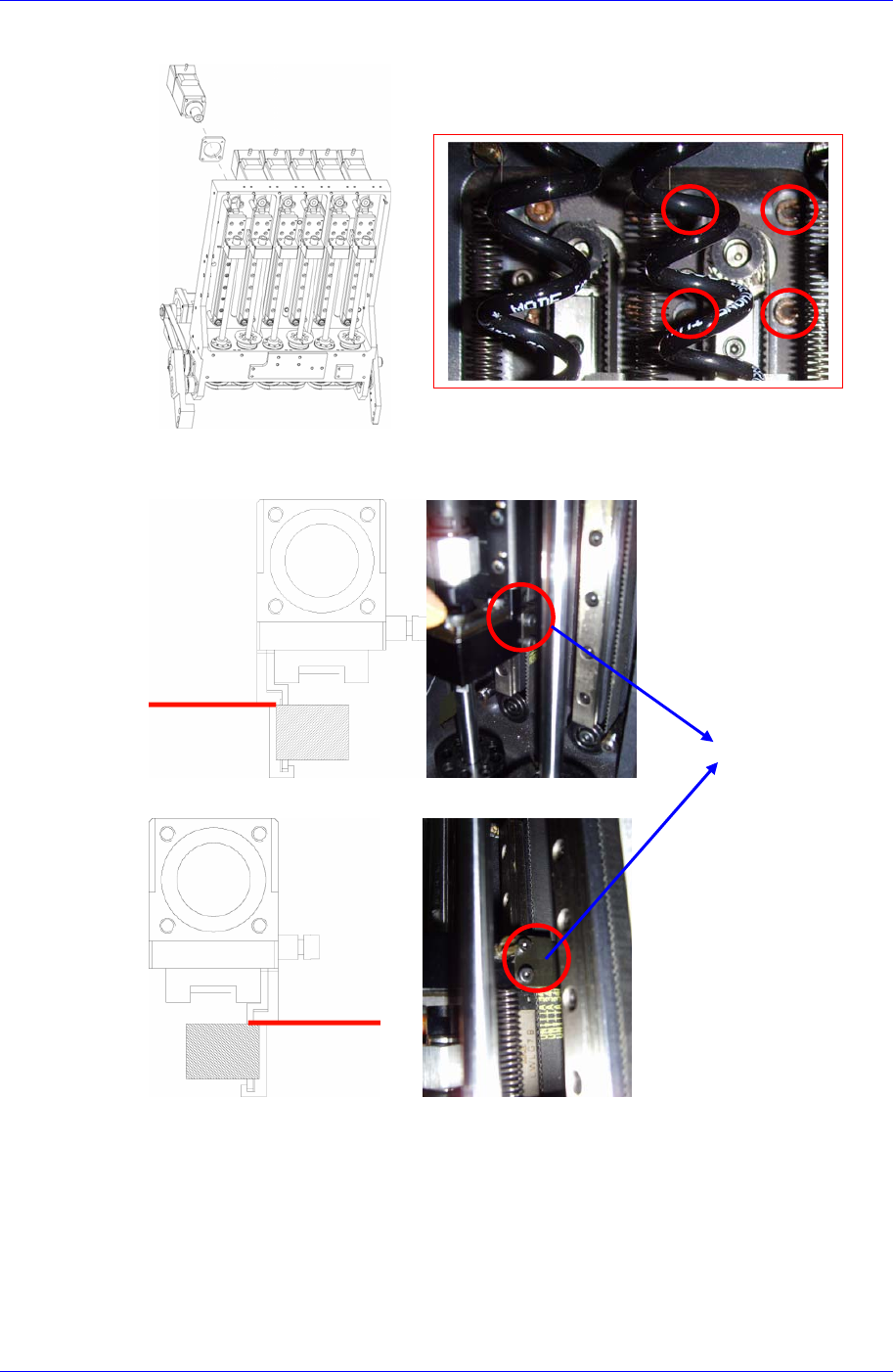

5. 利用扳手拧松把电动机固定到头部本体的固定螺丝(M3-4个)。

6. 在Slide Body拧开固定Belt Clamp 1,2的固定螺丝(M2-2个)进行分离后，替换同

步齿型带，再按照拆卸的倒序进行组装。

Head 1,3,5 Slide ass’y

Head 2,4,6 Slide ass’y

连接螺丝
