Head Module
4-55
7. 按照以下顺序执行查找Z相的方法。
① 请准备下图中的电缆。
Z Phase Indicator Cable
② 请同下面的照片在 MINI AMP 上连接可确认 Z Phase(+, -)的 1 号电缆。
（但，要关闭设备的总电源，组装好 HEAD AMP BOX，连接 Z Motor Pow
er 和 Encoder 电缆。）
→ LED 亮灯可确认 Z Motor 的 Z Phase。
③ 同以下照片在 Safety Control Board 上把 2 号电缆与 CN13，CN12 号进行连
接。
→ 即使设备中不打开 READY 开关也可把+24V 供应到 MINI AMP 中。
④ 利用总开关（ON）供应设备的电源。
No.1 Cable
No.2 Cable
CN13CN12
Samsung Component Placer SM421 Service Manual
4-56
⑤ 请确认 MINI AMP 中 LED1 是否亮灯。通过 LED1 可确认 MNI AMP 中是
否供应+24V。转动马达确认电缆上的 LED 是否亮灯。
替换皮带时，应如下设置皮带张力。适当地拧紧把电动机固定到本体的固
定螺丝(M3-4 个)，调节张力。测定皮带张力时，请在最大限度降低 Z 轴的
状态下进行测定。
没有张力标准规格的情况下，请参照邻近头部的 Z 轴张力调节皮带张力。
作业完成后，请打开设备前面的 Main Switch，启动 PC，对 Z 轴执行
Home。

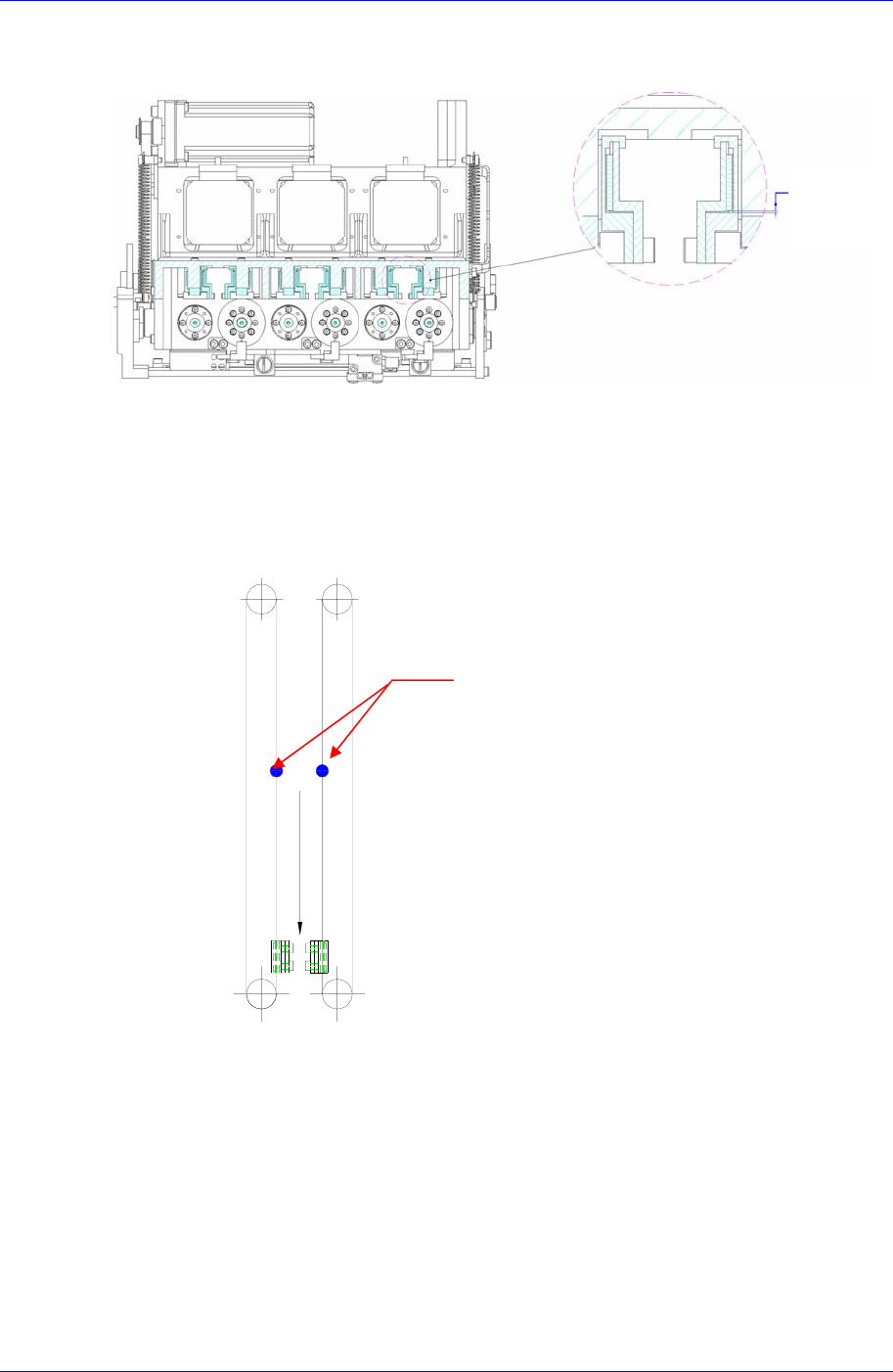

组装皮带时，使 Z 相标记部分位置在 12 时方向。
保持
0~0.3
mm
皮带张力检查基准
136~175 Hz (11~18 N)
测定位置
单数 双数
Head Module
4-57
4.8.4. 电动机替换次序
1. 请执行同步齿型带替换次序(No.1~No.6)。
2. 分离连接在 Z 轴电动机的电缆。残照下图，请分离所要替换的电动机有关的电
缆。
3. 分离同步齿型带后，拧开 4 个把电动机固定到头部本体的固定螺丝(M3)，分离
电动机。
4. 利用扳手除去 Set Screw 后分离电动机皮带轮。
5. 如下图把皮带轮组装到电动机上，重新连接电动机电缆。
Set Screw
