Samsung Component Placer SM421 Service Manual 4-60 4.8.5. AMP 替换次序 1. 请正常关闭 PC 后，关闭 设备前面的 Main Switch 。 2. 如同下图打开 Cover Main Switch 的 OFF 方向 ( 逆时针方向 )
Head Module
4-59
首先点击此按钮选择要反应结果的 Map 文件。
从保存为 Mapping 结果的 File 中接受 Data 改变 Light Level 值。
必须在选择<Import All> 校验框的状态下点击<Import>按钮。
<更新> 按钮
给设备传送变更事项后关闭对话框。
<取消> 按钮
忽略变更事项关闭对话框。
Head Offset Calibration (3-34
页
)”)
Fly-Camera Sacle Calibration 执行 (请参照 “3.2.7.6 Fly Camera Scale
Calibration (3-39
页
)”)
Fly-Camera Offset Calibration 执行 (请参照 “3.2.7.7 Fly Camera Offset
Calibration (3-42
页
)”)
11. 为确认是否正常贴装部件，请执行测试。
Samsung Component Placer SM421 Service Manual
4-60
4.8.5. AMP 替换次序

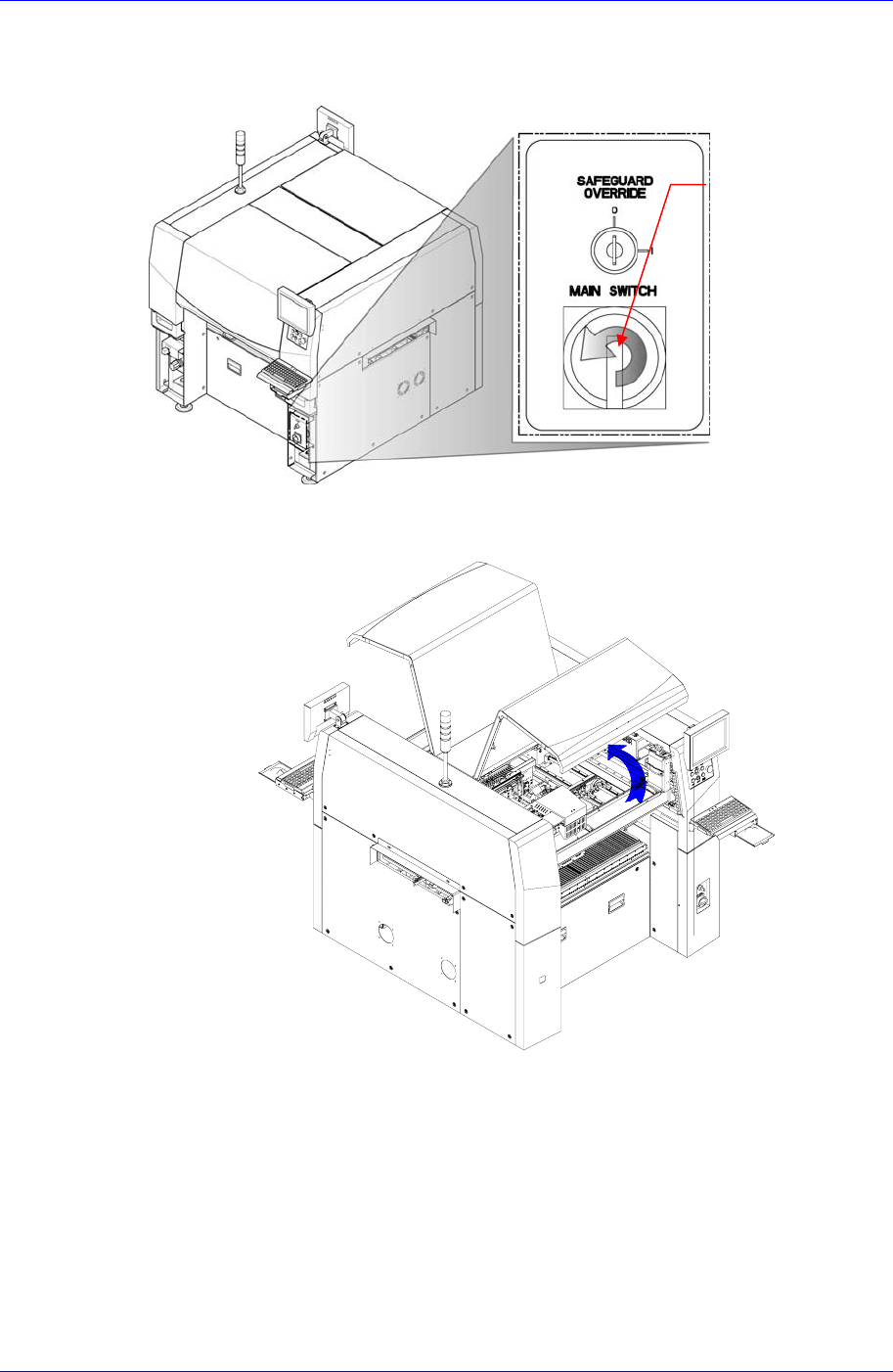

1. 请正常关闭 PC 后，关闭设备前面的 Main Switch。
2. 如同下图打开 Cover
Main Switch 的 OFF
方向 (逆时针方向)
Head Module
4-61

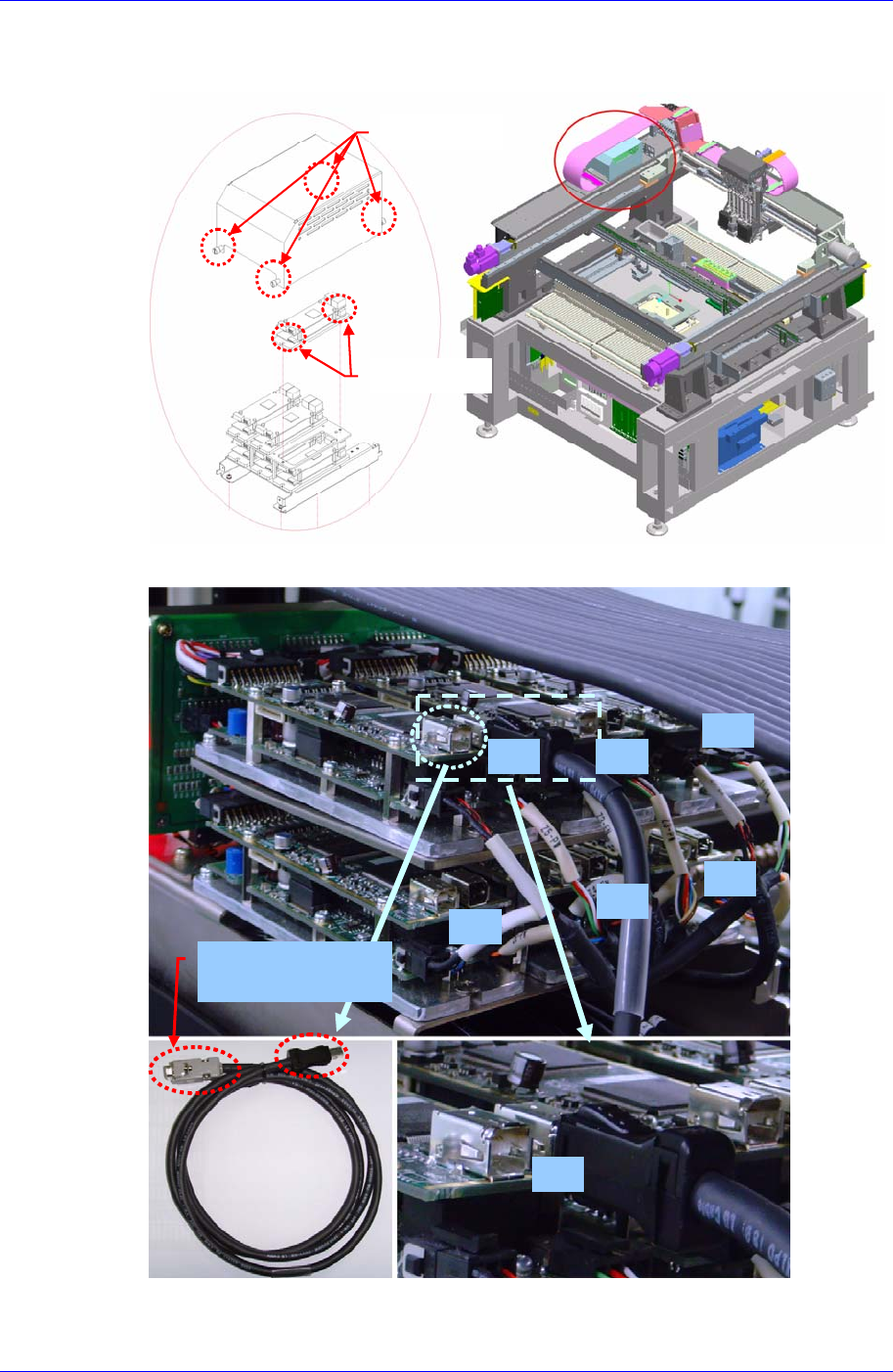

3. 为了分离 AMP Cover 首先用一字型螺丝刀(-)拧开固定 Cover 的固定螺丝 A 后
，拧开固定 AMP 的固定螺丝 B 进行分离。
4. 请在 PC 的串行口和对应 USB 端口中连 Z AMP Parameter Download Cable。
5. 请输入参数值。
Connect the serial
port of the PC
Z5
Z6
Z5
Z4
Z3
Z1
Z2
固定螺丝 A
固定螺丝 B
