Samsung Component Placer SM421 Service Manual 4-64 4. 从 Slide Body 分离弹簧后，用扳手 (7mm) 夹紧 home(A), 利用扳手 (7mm) 从 Ball S pline 分离出接头。 Groove(A) 接头 (B) 弹簧 Slide Body

Head Module

4-63

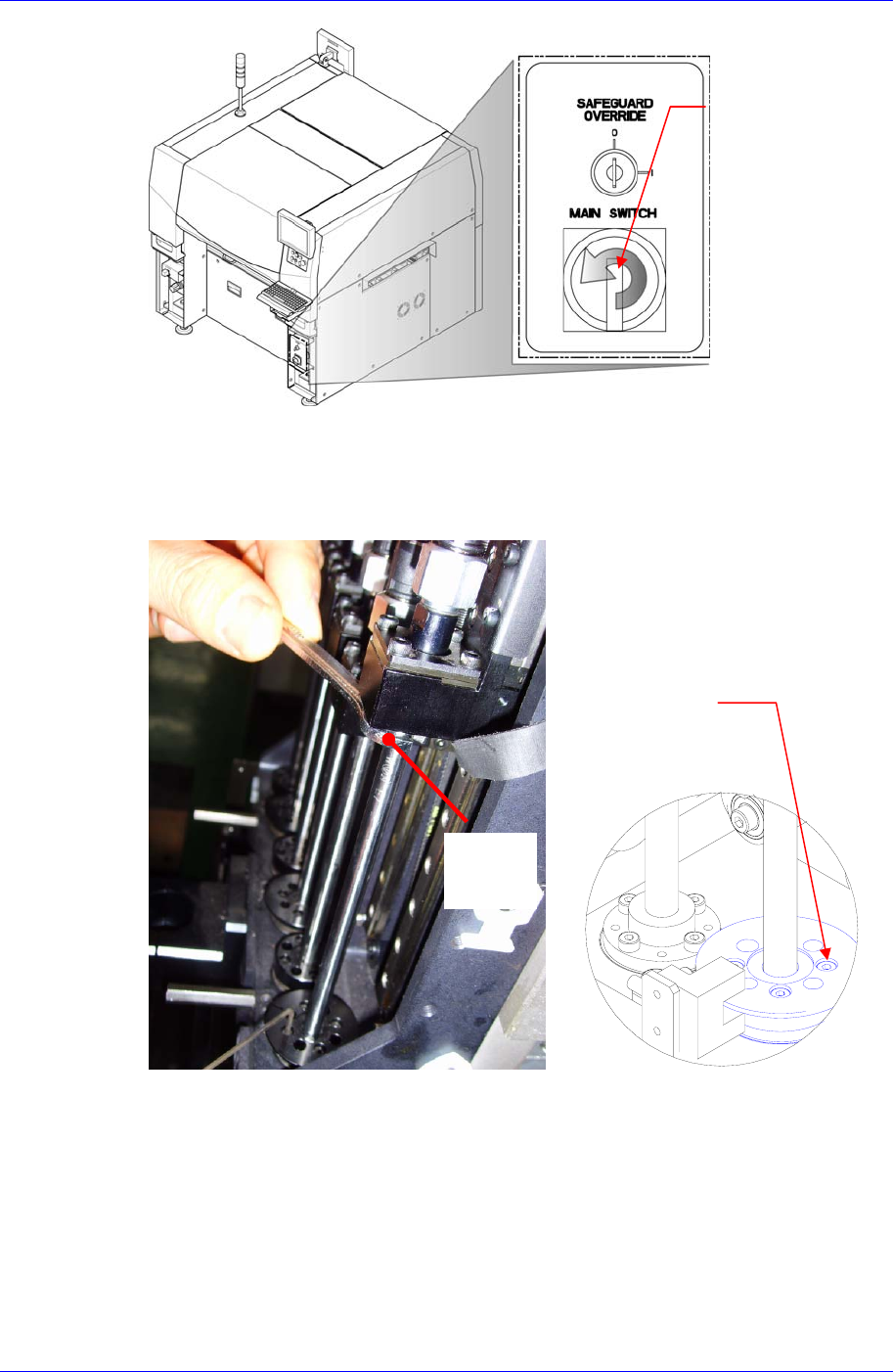

3. 分离R轴sensor dog时，用扳手(7mm)夹紧home(A)，利用扳手除去下图的固定

螺丝(M2–4个)。

然后，利用扳手除去连接Ball Spline Nut和Spline Housing Ass’y的下图中1号

固定螺丝(M2–4个)。

固定螺丝

(M2 - 4 个)

Groove

(A)

Main Switch 的 OFF

方向 (逆时针方向)

Samsung Component Placer SM421 Service Manual

4-64

4. 从Slide Body分离弹簧后，用扳手(7mm)夹紧home(A), 利用扳手(7mm)从Ball S

pline分离出接头。

Groove(A)

接头 (B)

弹簧

Slide

Body

Head Module

4-65

5. 向下推动Ball Spline进行分离后(A), 利用扳手分离Ball Spline和喷嘴座。然后

向上拉动Ball Spline Nut分离后替换成新的Ball Spline和Ball Spline Nut。

6. 把喷嘴座组装在Ball spline，插入Ball spline Nut。

组装喷嘴座时，请利用力矩扳手进行组装。连接力矩为 18 kgf.cm。.

7. 插入Ball spline Nut后利用固定螺丝(M2–4个)，把Ball spline Nut组装在Spline

Ball Spline

Ball Spline Nut

Spline Housing

Ass’y
