Head Module 4-65 5. 向下推动 Ball Spline 进行分离后 (A), 利用扳手分离 Ball Spline 和喷嘴座。然后 向上拉动 Ball Spline Nut 分离后替换成新的 Ball Spline 和 Ball Spline Nut 。 6. 把喷嘴座组装在 Ball spline ，插入 Ball spline Nut 。 组装喷嘴座时，请利用力矩扳手 进行组装。连接力矩为 18 kgf.cm 。 …
Samsung Component Placer SM421 Service Manual
4-64

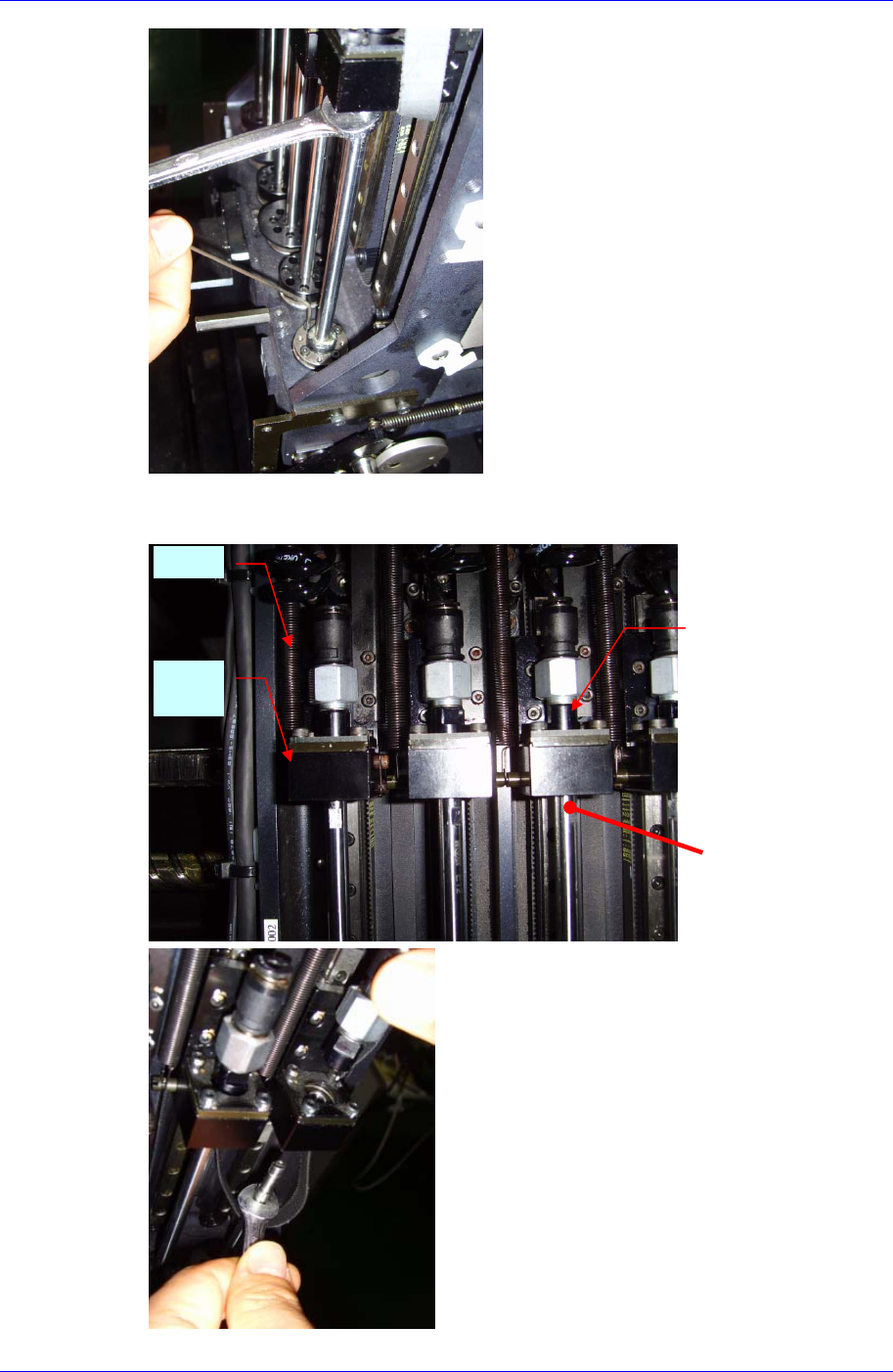

4. 从Slide Body分离弹簧后，用扳手(7mm)夹紧home(A), 利用扳手(7mm)从Ball S
pline分离出接头。
Groove(A)
接头 (B)
弹簧
Slide
Body
Head Module
4-65

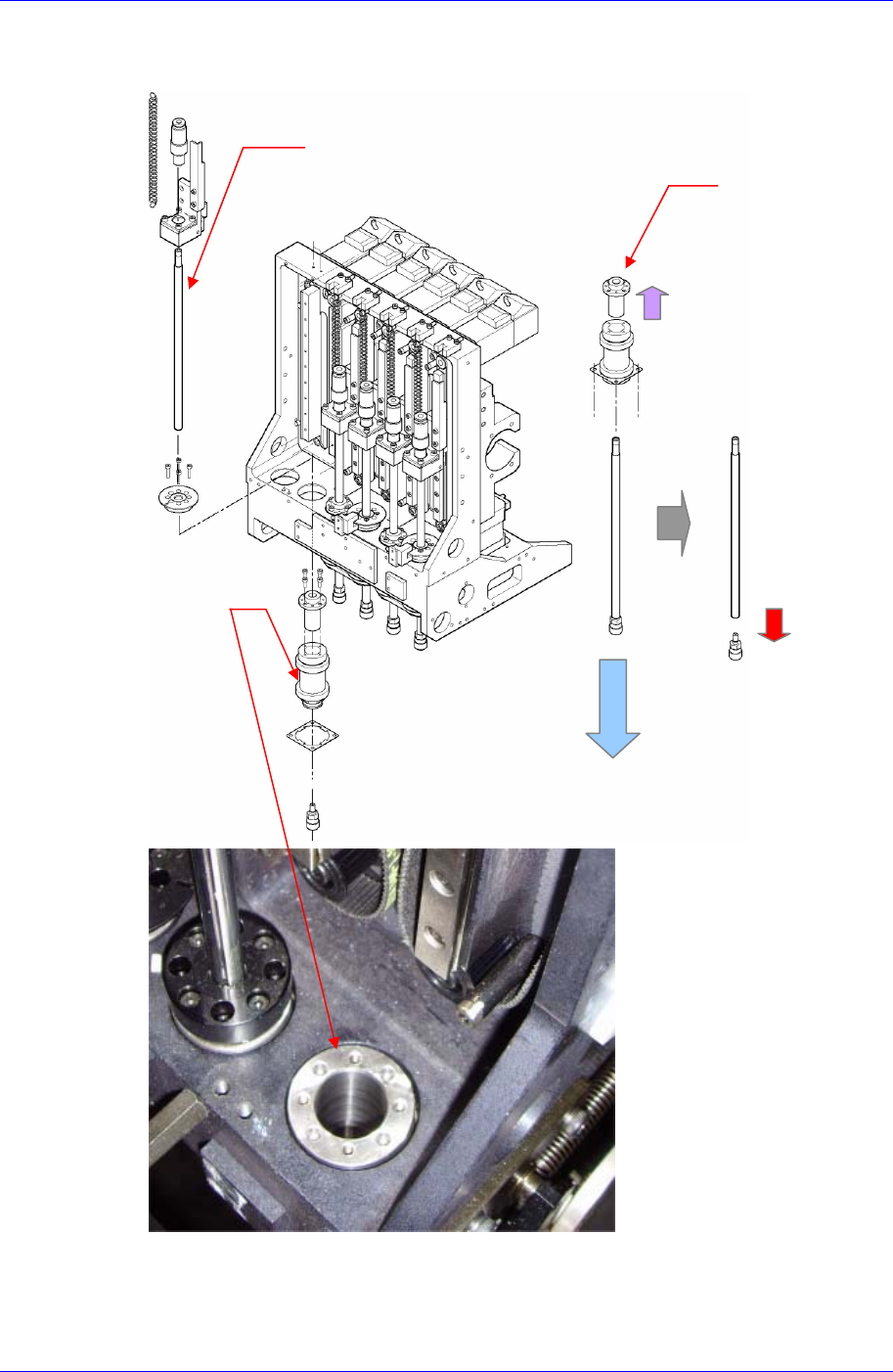

5. 向下推动Ball Spline进行分离后(A), 利用扳手分离Ball Spline和喷嘴座。然后
向上拉动Ball Spline Nut分离后替换成新的Ball Spline和Ball Spline Nut。
6. 把喷嘴座组装在Ball spline，插入Ball spline Nut。
组装喷嘴座时，请利用力矩扳手进行组装。连接力矩为 18 kgf.cm。.
7. 插入Ball spline Nut后利用固定螺丝(M2–4个)，把Ball spline Nut组装在Spline
Ball Spline
Ball Spline Nut
A
C
B
Spline Housing
Ass’y
Samsung Component Placer SM421 Service Manual
4-66

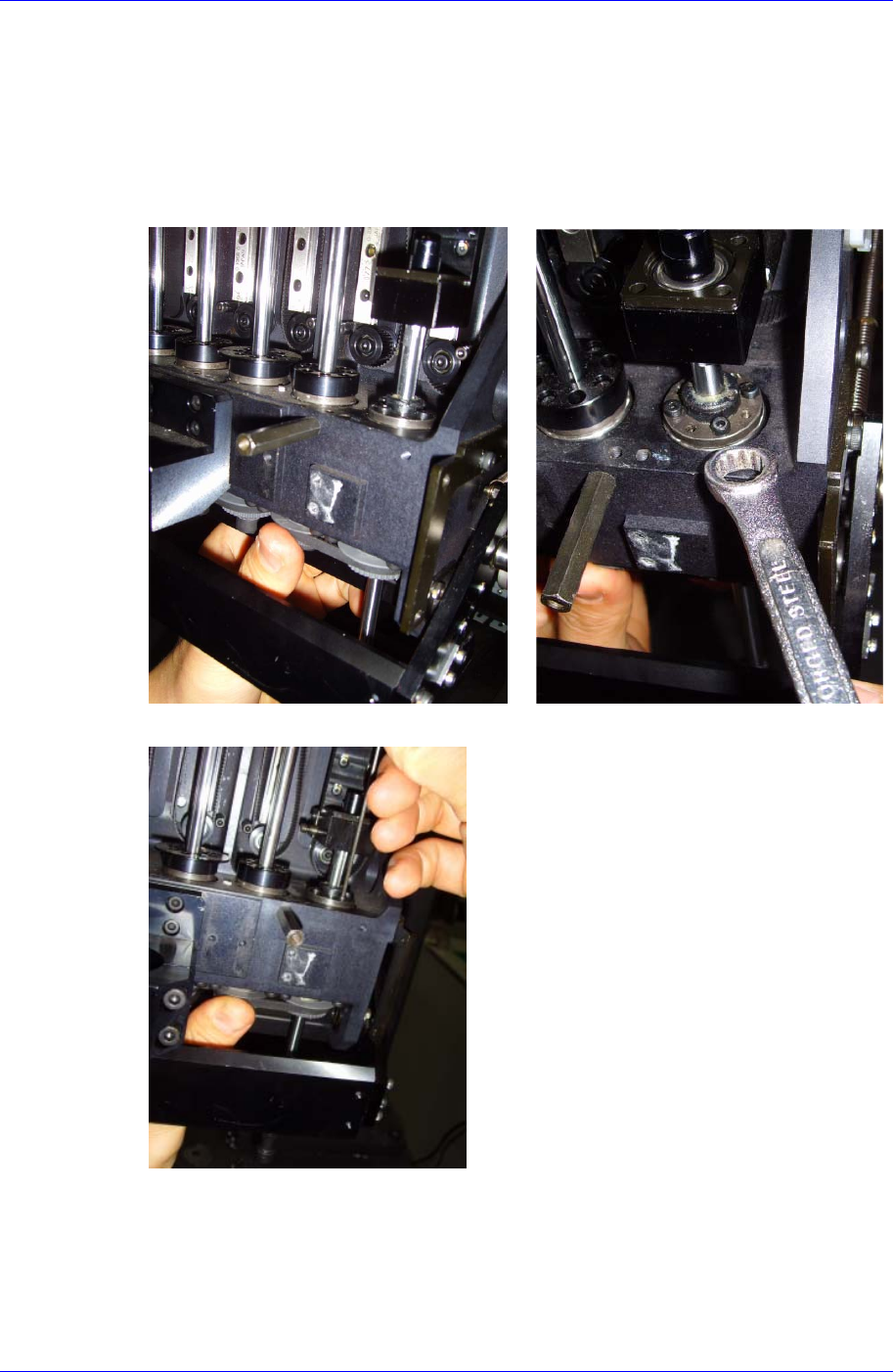

Housing Ass’y。
8. 从下往上插入Ball spline，Ball spline上组装接头后把弹簧连接到slidu body。
9. 打开设备前面的Main Switch，启动PC。
10. 利用示教框，慢慢旋转替换的头部，通过fly camera确认喷嘴座的偏心旋转程
度。 微调假组装的Ball splineNut直到喷嘴座不偏心旋转为止。 (可以如下图
手动旋转，肉眼确认偏心程度，但不建议这么做。)
11. 完成微细调整，请固定好固定螺丝。
