Head Module

4-73

 为了分离 Head Side 照明 Board 连接器，用(+)螺丝刀如下图拧开固定 Head Co

ver 的固定螺丝(M2.5-4 个)后分离 Head Cover。

拧松

Samsung Component Placer SM421 Service Manual

4-74

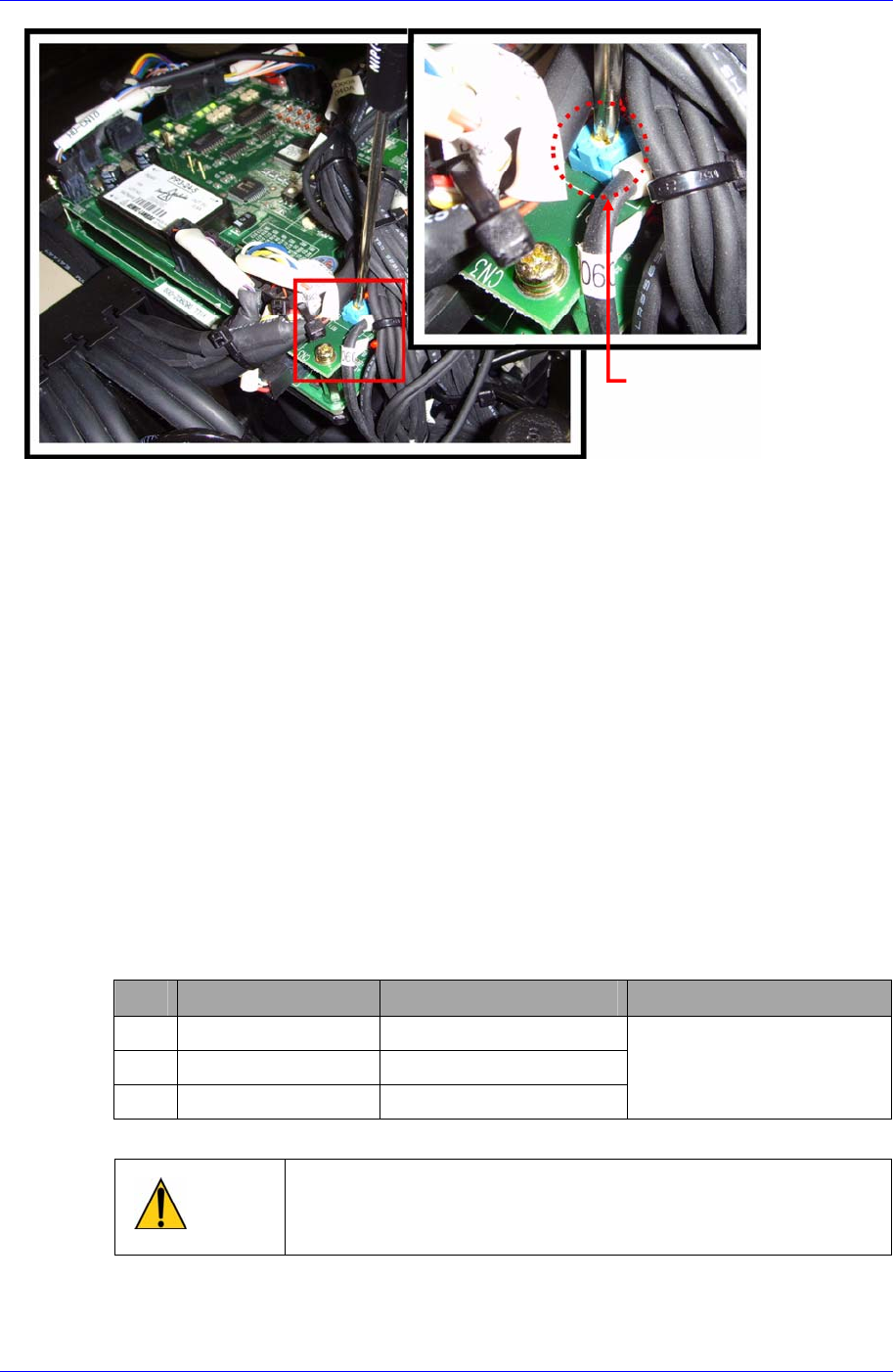

4.10.3.3. Head Vacuum Level 检点

为执行头部真空度检查，依次执行以下过程。

 过滤器 / 管道堵塞检查

在未贴装喷嘴的状态下按各个 Head 打开 Vacuum（真空装置）使 Vacuum Level

维持 200 mmHg 以下。如果 200 mmHg 以上，可能会引起过滤器

或管道堵塞现象，请参照 “4.10.3.4 Vacuum/Blow

管道清扫方法

” 。

 实作业真空度检查

各 Head 的喷嘴座上插入 blow master nozzle 或干净的 CN040 喷嘴后,打开个别

Head Vacuum Vacuum Level 要处于 480(mmHg)以上。

 真空发生器真空度检查

各 Head 贴装 CN040 喷嘴，打开个别 Head 的 Vacuum 后堵塞喷嘴末端时， Vac

uum Level 应达到 600 mmHg 以上。

各 Head 别打开 Vacuum，确认是否满足下表的 Vacuum Level。

顺序 Head 状态 Vacuum Level (正常状态)

措施方法

不使用 Nozzle 200 以下 (mmHg)

CN040 贴装 480 以上 (mmHg)

封闭喷嘴末端 600~700 (mmHg)

Vacuum Sensor Board

Head I/F Board

注意

使用 CN040 喷嘴以外的其它喷嘴进行测定时, 显示不同的 Va

cuum Level，因此请务必把 CN040 喷嘴贴装到各 HEAD 后

进行测定。

调整可变电阻 Current

Level 设置为‘0’

Head Module

4-75

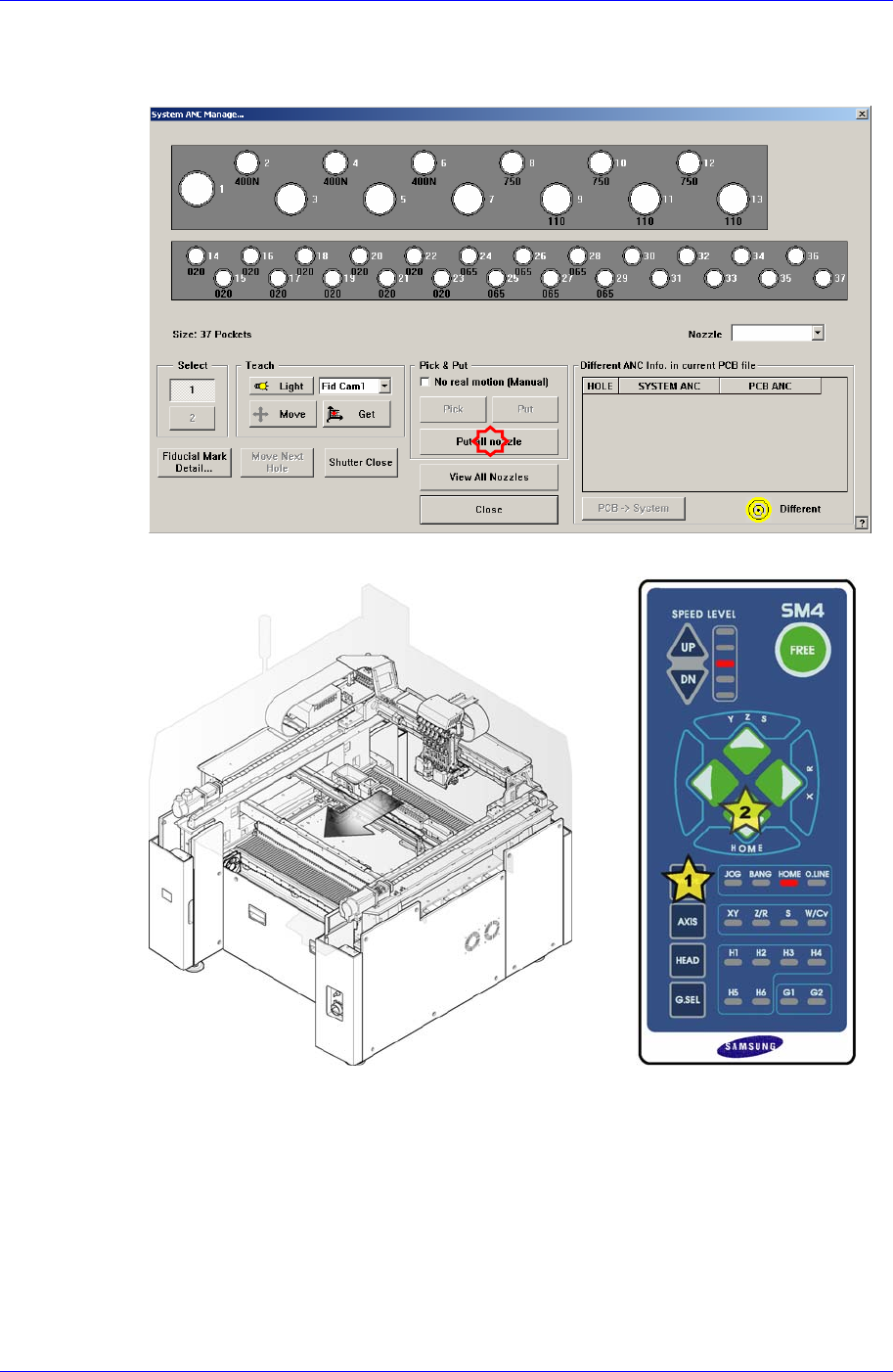

4.10.3.4. Vacuum/Blow 管道清扫方法

1. 贴装在 Head Assembly 转轴上的喷嘴点击<Put All Nozzle>按钮。
