Samsung Component Placer SM421 Service Manual 4-78 3. 分离摄像机电缆。 4. 分离 Fiducial Camera 程序时，拧开 1 号固定螺丝 (M4) 4 个，分离夹具。然后替换摄像机或镜头或照明。替换摄像机时，请纪录摄像机设置开关的设定，替换成同样设置的摄像机。 5. 按照拆卸的倒序进行组装。组装时，利用固定螺丝，把摄像机夹具和摄像机组装在一起，固定在摄像机 B…

Head Module

4-77

4.11. Fiducial Camera

4.11.1. Fiducial Camera 替换代表事例

 摄像机镜头或照明异常(Fiducial 识别不良, 影响暗淡)

4.11.2. 必要工具

 T Wrench (其他提供工具) or Hex Wrench

4.11.3. Fiducial Camera 替换次序

1. 操作示教框，执行设备初始化(Homing)。

2. 请正常关闭 PC 后，关闭设备前面的 Main Switch。

Main Switch 的 OFF

方向 (逆时针方向)

Samsung Component Placer SM421 Service Manual

4-78

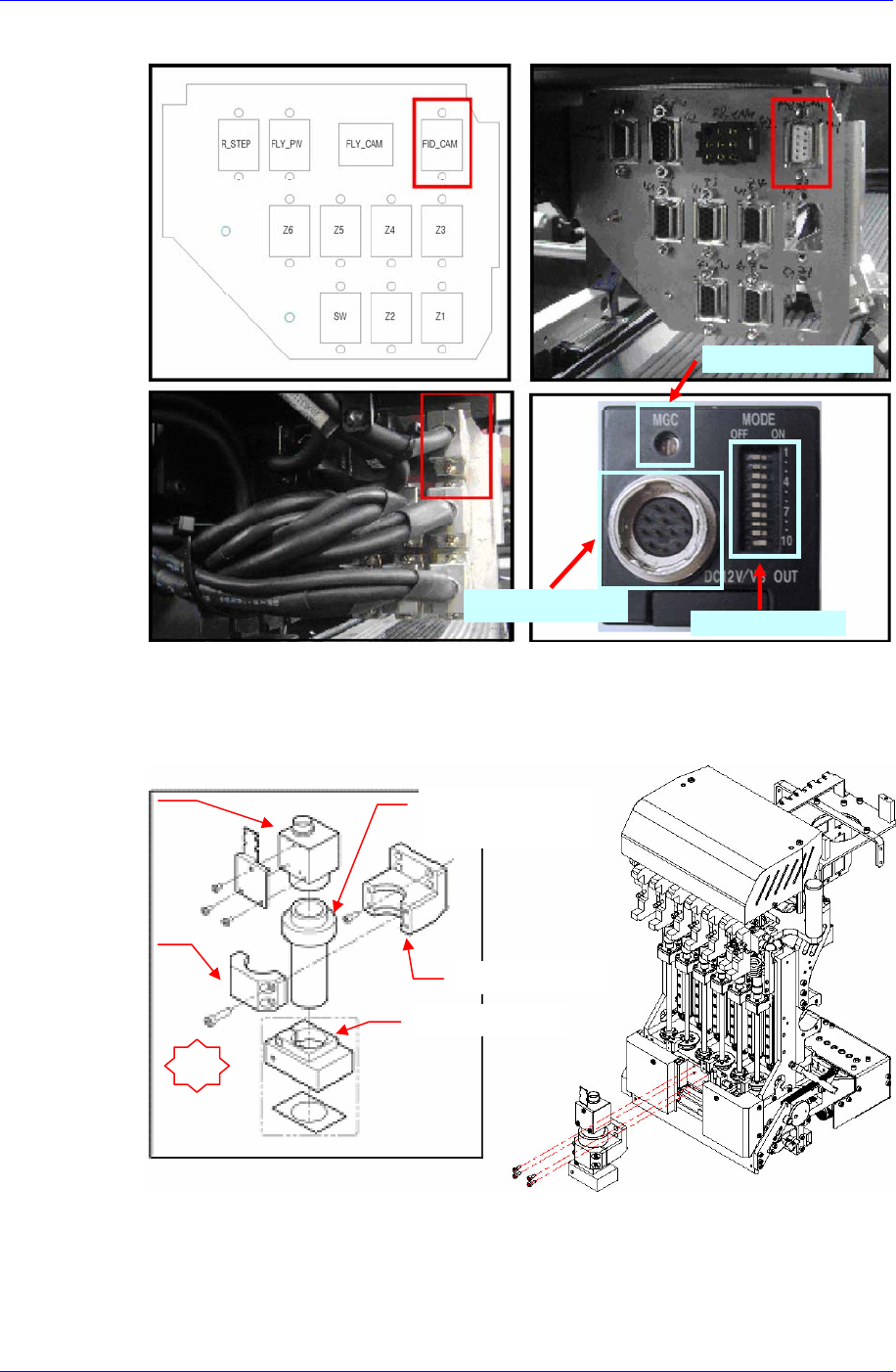

3. 分离摄像机电缆。

4. 分离 Fiducial Camera 程序时，拧开 1 号固定螺丝(M4) 4 个，分离夹具。然后

替换摄像机或镜头或照明。替换摄像机时，请纪录摄像机设置开关的设定，替

换成同样设置的摄像机。

5. 按照拆卸的倒序进行组装。组装时，利用固定螺丝，把摄像机夹具和摄像机组

装在一起，固定在摄像机 Bracket。此时，拧松固定螺丝，连接影像电缆。

6. 作业完成后，打开设备前面的 Main Switch，启动 PC。然后边看 ‘SMVision’

窗利用夹具或,者与前面固定输送机架子平行，对准摄像机十字线。

摄像机夹具

摄像机

镜头

(Inner 包括照明)

Outer 照明

摄像机 Bracket

影象电缆连接器

摄像机设置开关

照相机 gain 设置

Head Module

4-79

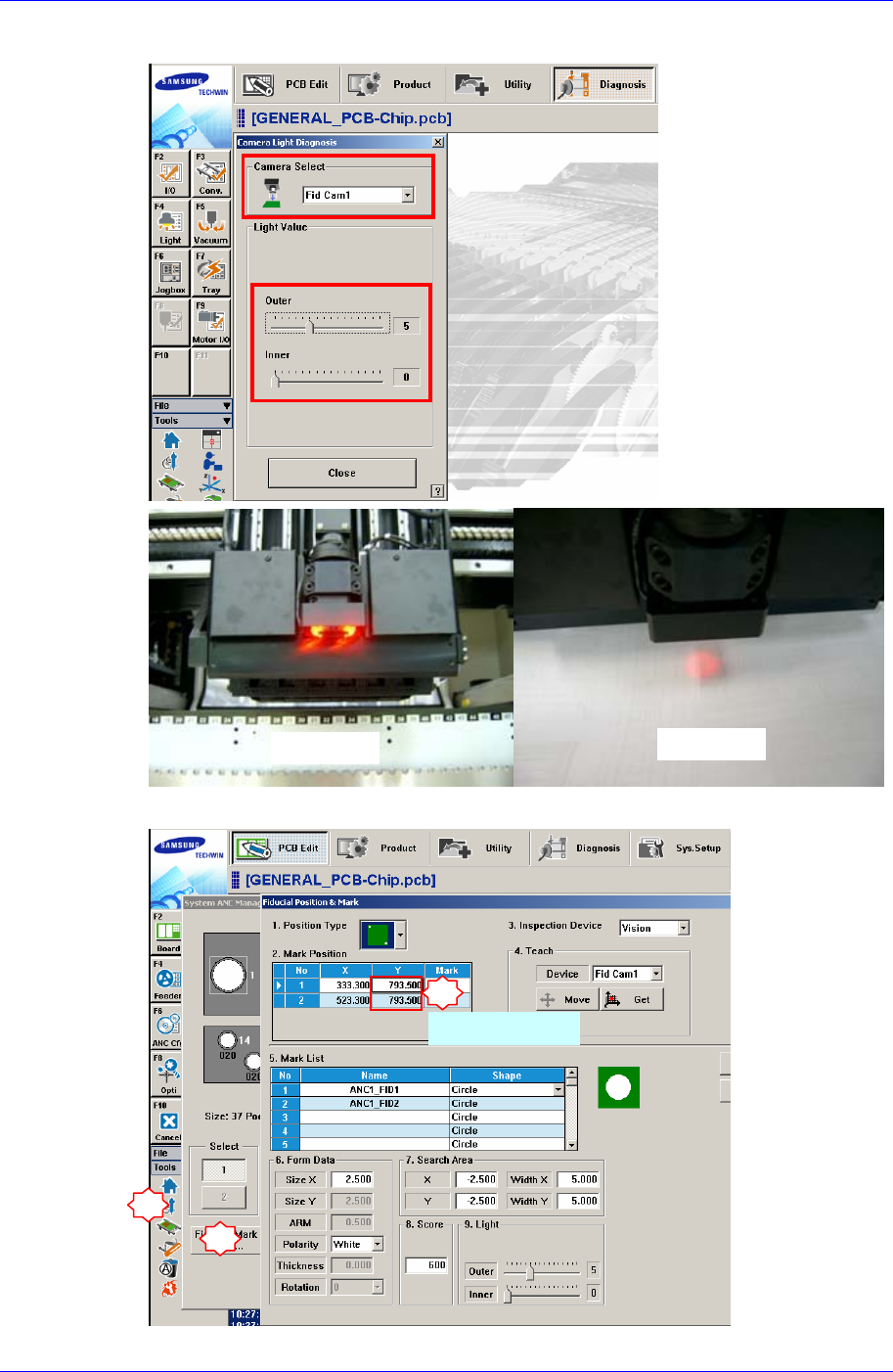

7. 请确认摄像机照明状态。 (Inner, Outer 照明)

8. 设置 ANC Fiducial Mark 1,2 号坐标，确认 Fiducial Data。

OUTER

INNER

确认 Y1, Y2 值
