Samsung Component Placer SM421 Service Manual 5-12 5.3.3.1. 更换 Entry Sensor 1. 请执行 “5.3.3 更换传感器时的共同作业 ” 的 # 一阶段和 #2 阶段。 2. 拧开下图的固定螺丝（ M3-2 个）从 Bracket 中分离传感器。 3. 按拆卸的逆序组装传感器 后，如照片所示进行配 线。然后用 Cable T ie 进行固定 。 4. 请执行 “5.3…
Conveyor & BUT
5-11

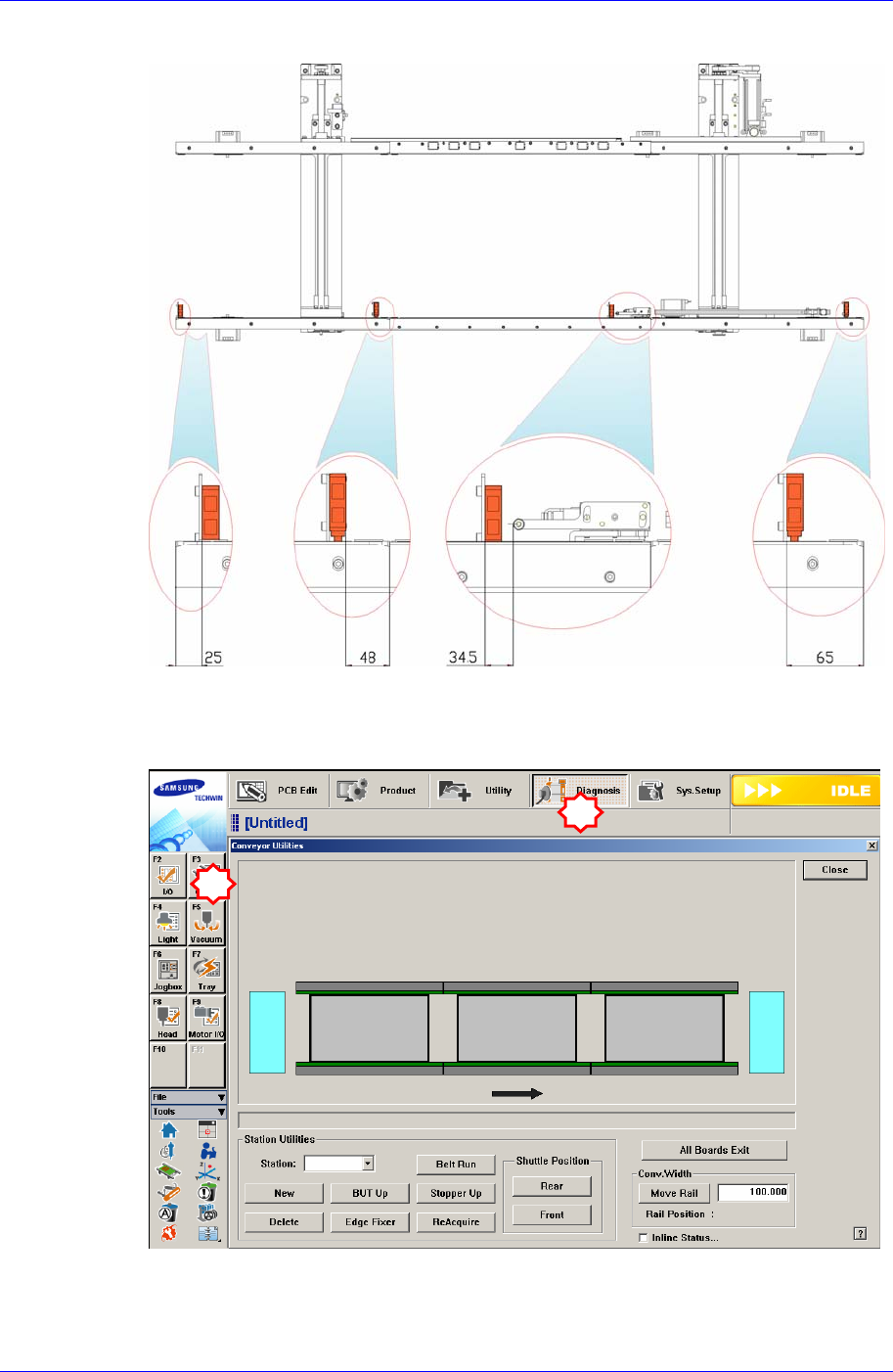

3. 如下图设置对应传感器后,执行宽度调整。
4. 为了确认传感器工作与否，请执行 “Conveyor Utilities” 对话框。 投入PCB确
认各Station的基板检查传感器及其他的输入是否正常运行。
1
2
Samsung Component Placer SM421 Service Manual
5-12

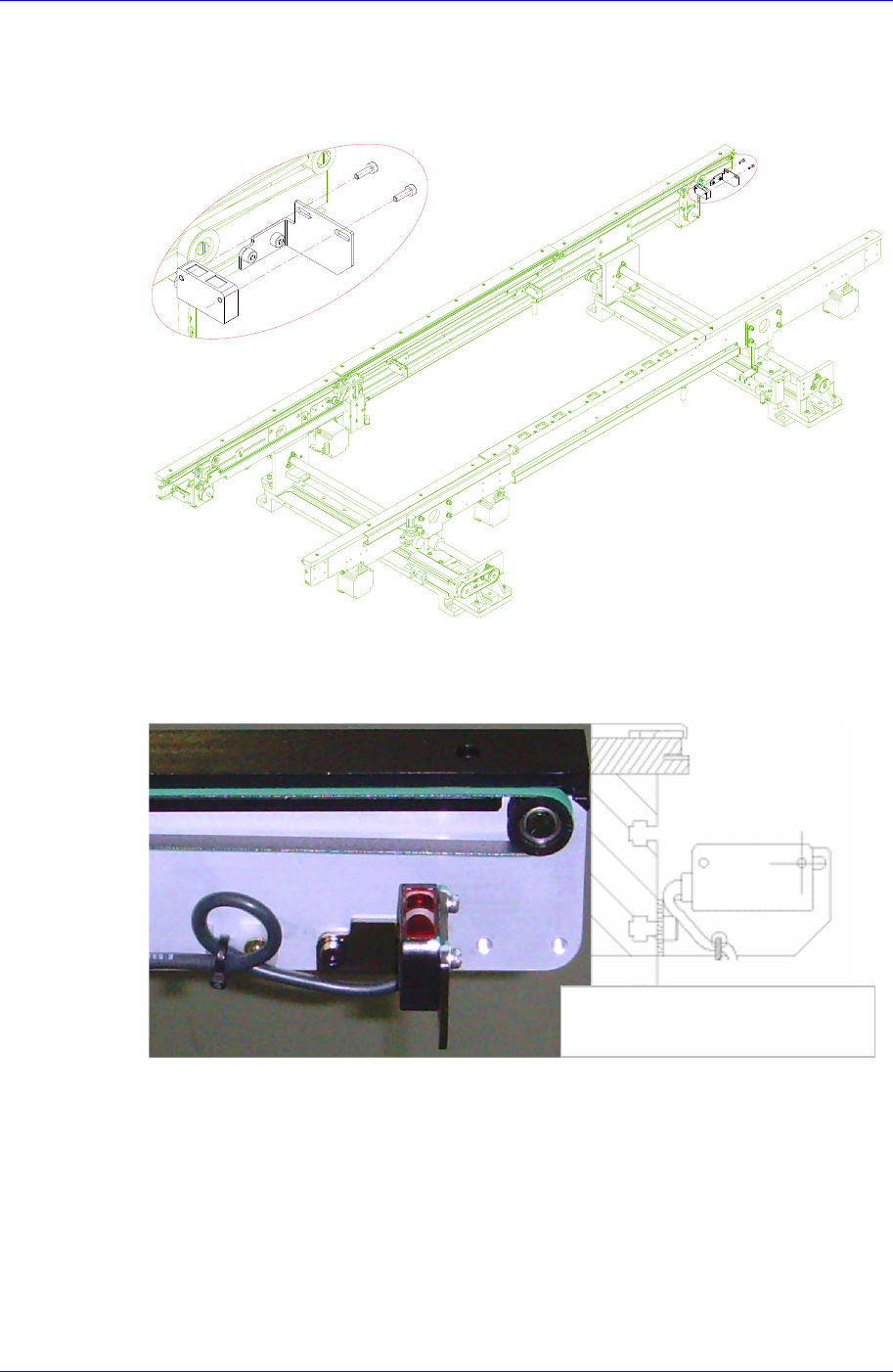

5.3.3.1. 更换 Entry Sensor
1. 请执行 “5.3.3 更换传感器时的共同作业” 的#一阶段和#2阶段。
2. 拧开下图的固定螺丝（M3-2个）从Bracket中分离传感器。
3. 按拆卸的逆序组装传感器后，如照片所示进行配线。然后用Cable Tie进行固定
。
4. 请执行 “5.3.3 更换传感器时的共同作业” 的#3阶段和#4阶段。
确保传感器电缆的余裕后, 用
连接电缆固定
Conveyor & BUT
5-13

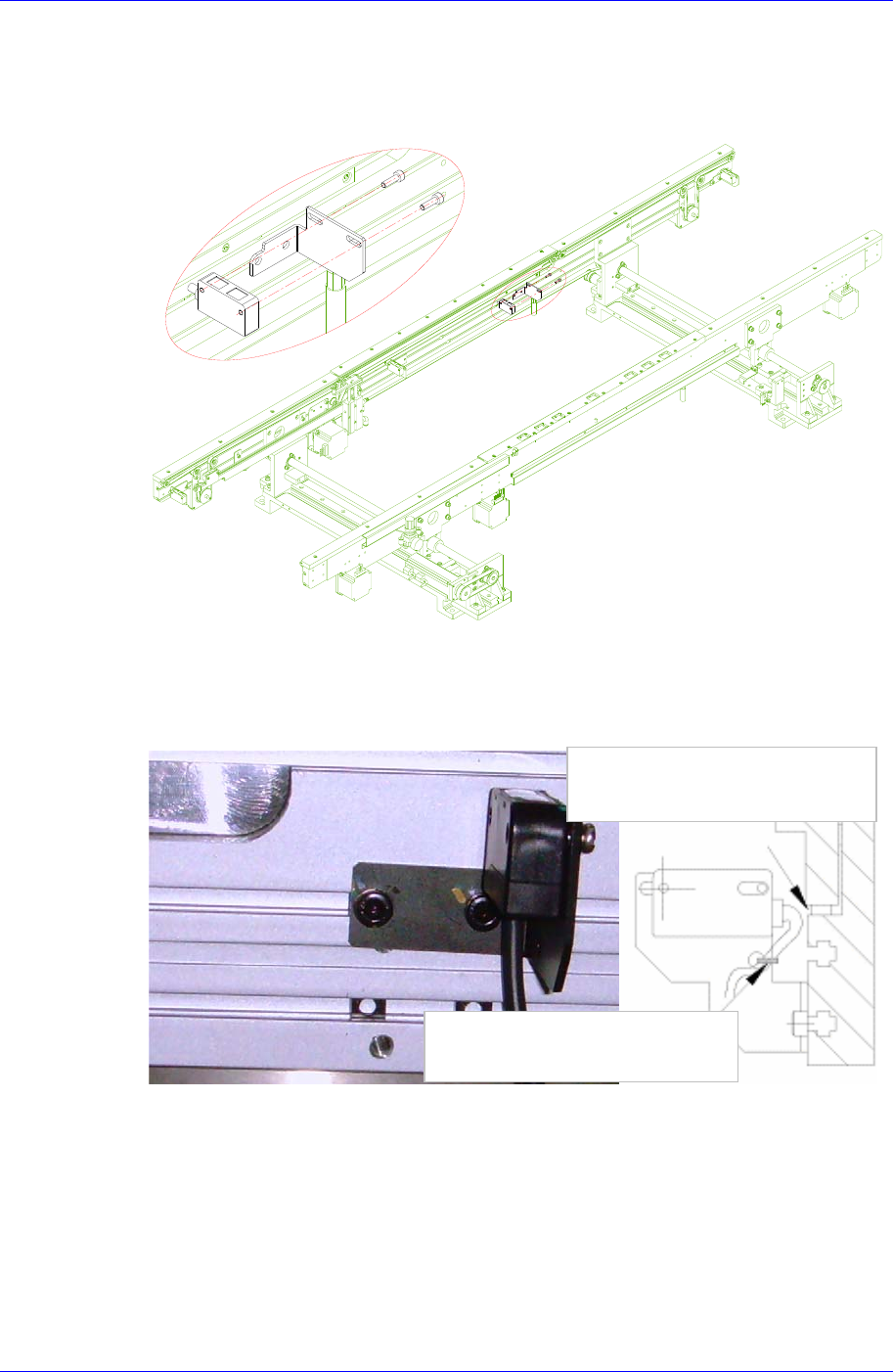

5.3.3.2. 更换 Wait Sensor
1. 请执行 “5.3.3 更换传感器时的共同作业” 的#一阶段和#2阶段。
2. 拧开下图的固定螺丝（M3-2个）从Bracket中分离传感器。
3. 按拆卸的逆序组装传感器后，如照片所示进行配线。然后用Cable Tie进行固定
。
4. 请执行 “5.3.3 更换传感器时的共同作业” 的#3阶段和#4阶段。
确保传感器电缆的余裕后, 用
连接电缆固定
Clamp Unit 的 Up/Down 时,
防止传感器电缆被夹住
